دستگاه ساخت لوله فولادی با فرکانس بالا 12-60mm

Name: دستگاه ساخت لوله فولادی با فرکانس بالا 12-60mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: SS60
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	Tengtian
گواهی:	CE, ISO9001, BV
شماره مدل:	SS60

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

Tengtian

گواهی:

CE, ISO9001, BV

شماره مدل:

SS60

قدرت عملکرد مواد اولیه:

σs≤235Mpa

استحکام کششی مواد اولیه:

σb≤500 MPa

دامنه اندازه لوله:

φ12-φ60 میلی متر

ضخامت:

0.4-1.8 میلی متر

حداکثر سرعت تولید:

20-120 متر در دقیقه

طول برش ثابت:

6-8 متر

گارانتی:

یک سال

نوع جوشکاری:

جوش فرکانس بالا

برجسته کردن:

High Light

برجسته کردن:

دستگاه لوله فولادی با فرکانس بالا,دستگاه ساخت لوله های فولادی 12-60mm,دستگاه لوله فولاد جوشیده با گارانتی

steel pipe making machine 12-60mm

welded steel pipe machine with warranty

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات ضد آب و بسته بندی دریا.

زمان تحویل:

60 روز کاری

شرایط پرداخت:

L/C، T/T

قابلیت ارائه:

50 مجموعه / سال

توضیح محصول

دستگاه ساخت لوله فولادی با فرکانس بالا 12-60mm

مشخصات کلیدی

ویژگی	ارزش
قدرت تولید مواد اولیه	σs≤235Mpa
مقاومت کششی مواد اولیه	σb≤500 Mpa
محدوده اندازه لوله	φ12-φ60mm
ضخامت	0.4 تا 1.8 ميلي متر
حداکثر سرعت تولید	20 تا 120 متر/دقیقه
طول قطع ثابت	۶ تا ۸ متر
تضمین	یک سال
نوع جوش	جوش با فرکانس بالا

توضیحات محصول

این خط تولید لوله های با فرکانس بالا برای تولید لوله های فولاد کربن با قطر از Φ12-Φ60mm و ضخامت دیواره 0.4-1.8mm طراحی شده است.تجهیزات دارای دقت بالا و ثبات عالی است، با اجزای اصلی که توسط مراکز ماشینکاری CNC پردازش می شوند تا دقت ماشین و کیفیت محصول برتر را تضمین کنند.

مشخصات مواد

مواد

فولاد کربن

خواص مکانیکی

δs≤500Mpa δb≤235Mpa

عرض نوار

36-190 میلی متر

ضخامت نوار

0.4 تا 1.8 ميلي متر

قطر داخلی کویل ها

Φ460-Φ520mm

قطر بیرونی کویل ها

Φ1200-Φ1800mm

وزن کویل

2.5T

مشخصات لوله

قطر لوله

لوله گرد: φ12-φ60mm

ضخامت

0.4 تا 1.8 ميلي متر

طول

۶ تا ۸ متر

دقت برش لوله

±1.5mm

سرعت شکل گیری

20 تا 120 متر/دقیقه

اجزای سیستم

پاک کننده

ویژگی های گسترش دوگانه و mandrels cantilever با سیستم پنوماتیک برای گسترش، انقباض و عملکرد ترمز.

مشخصات	ارزش
OD از کویل	Φ1000-1800mm
شناسه کویل	Φ460-520mm
ضخامت نوار	0.4 تا 1.8 ميلي متر
عرض نوار	36-190 میلی متر
وزن نوار تک	حداکثر 2.5T
نوع گسترش	گسترش هیدرولیکی
استراحت کن	رانندگي پنوماتيک

ماشین تراش و جوشکاری خودکار

برای برش انتهای نوار نامنظم و جوشکاری کویل برای تغذیه مداوم استفاده می شود.

مشخصات	ارزش
عرض نوار	36-190 میلی متر
ضخامت جوش	0.4 تا 1.8 ميلي متر
نوع برش	پنوماتیک
حالت جوش	اتوماتيك
فشار هیدرولیکی	8MPa
چرخه کار	حداکثر 300 ثانیه

آمپر عمودی

تولید مستمر را با ذخیره سازی فولاد نوار در طول تغییر کویل تضمین می کند.

مشخصات	ارزش
سبک کار	دایره تغییر
سرعت حرکت مواد حمل	Vmax=240m/min
مزیت	مواد بيشتري، بدون اعتصاب
شکل چسباندن	پنوماتیک، 6Mpa
قطر آمپول	4.0 M
قدرت موتور الکتریکی فشار و حمل	15KW
موتور الکتریکی قاب آمپولیشن	۲۲ کیلو وات

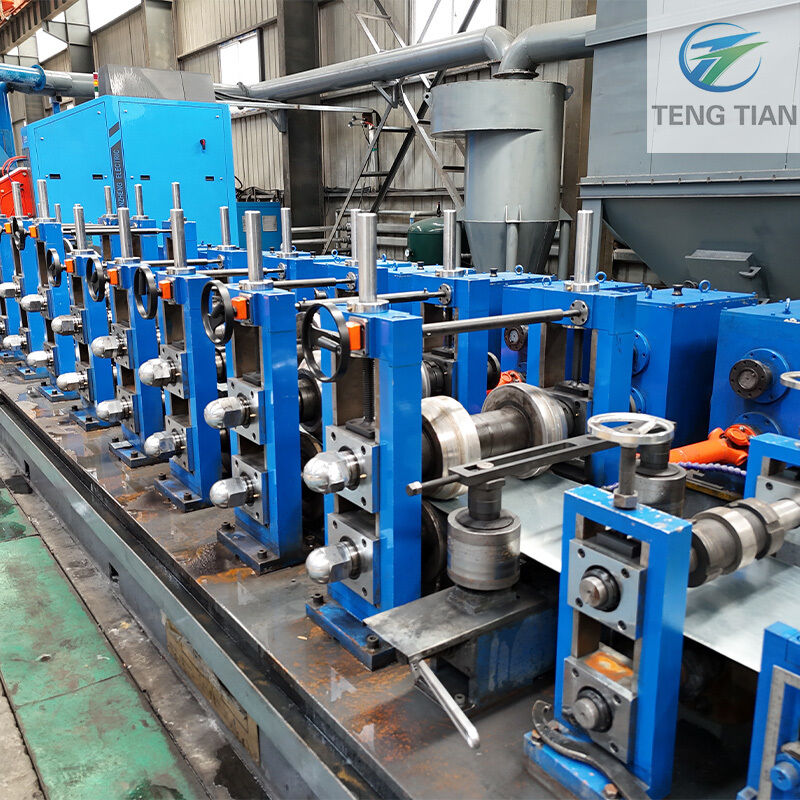

واحد شکل دهی و اندازه گیری

سیستم کامل برای شکل دادن، جوشکاری، پولیش کردن، گرم کردن و اندازه گیری لوله ها به مشخصات نهایی.

اجزا	مشخصات
شکل دادن لوله OD	دور: Φ12-60mm
شکل دادن ضخامت دیواره لوله	0.4 تا 1.8 ميلي متر
سرعت شکل گیری	حداکثر 120 متر در دقیقه
تعداد استانداردهای شکل گیری، افقی	8
تعداد استانداردهای شکل گیری، عمودی	9
استند رول راهنما	1
استند رول فشرده	1
سد آهن	1
پولیش کردن	4 مجموعه
شستشو	15M
تعداد استانداردهای اندازه گیری، افقی	6
تعداد استانداردهای اندازه گیری، عمودی	6
سر ترک ها	2 مجموعه
قطب گره و مواد استند رول افقی	Φ60mm، ماده 40Cr
دی آمپر و مواد پایه ی عمودی رول	Φ35mm، ماده 40Cr
موتور اصلی	90kW+45kW+45kW

ماشین سوراخ و تراش

مشخصات	ارزش
محدوده طول برش	۶ تا ۸ متر
حداکثر سرعت خطی	120 متر/دقیقه
دقت طول برش	±1.5mm
موتور راننده	15KW سرو
حالت قطع	هیدرولیک
موتور هیدرولیک ایستگاه	موتور AC 11KW

رولر حمل و نقل

حمل و نقل لوله های تمام شده برای بسته بندی و پالتیزاسیون

مشخصات	ارزش
موتور	3kW
طول	18 متر

رولر

ماده: Cr12moV

الزامات خریدار

کارگاه

80x6m، H>5m (کران به زمین)

قدرت

حدود 450KW 380V / 50Hz / 3 فاز

آب خنک کننده گردش

جریان: 20T/h30 T/h
حجم استخر: 40m3

هوا فشرده

جریان: 5m3/min 5-7kg/cm2

دستگاه ساخت لوله فولادی با فرکانس بالا 12-60mm 0

سوال1: آیا شما سازنده یا شرکت تجاری هستید؟
A1: ما تولید کننده هستیم، بیش از 20 سال تجربه داریم.
س2: حداکثر اندازه لوله ای که تولید می کنید چقدر است؟
A2: حداکثر φ630mm
Q3:آیا می توانم از خط ماشین مشتری شما دیدن کنم؟
پاسخ: بله، اما من باید اول از مشتری ام موافقت کنم.
Q4: مزایای ماشین شما چیست؟
A4: حاوی اتوماتیک کامل، مربع شکل گیری مستقیم، رول های مشترک.
Q5:چطور می توانم نقل قول را بدست آورم؟
A5:لطفاً نیازهای اندازه لوله و ضخامت را به ما بفرستید.
