خط آسیاب لوله ای ERW فولاد کربن با چرخ چرخ کرم

Name: خط آسیاب لوله ای ERW فولاد کربن با چرخ چرخ کرم
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی، چین
نام تجاری:	Tengtian
گواهی:	CE, ISO9001, BV
شماره مدل:	HG60

اطلاعات دقیق

محل منبع:

هبی، چین

نام تجاری:

Tengtian

گواهی:

CE, ISO9001, BV

شماره مدل:

HG60

نام محصول:

خط آسیاب لوله ای ERW فولاد کربن با چرخ چرخ کرم

تنظیم کننده:

چرخ دنده کرم

چرخ دنده کرم:

حداکثر 80 متر در دقیقه

ضخامت لوله:

4.0-10.0mm

MAX.Thickness برای لوله مربع:

0.8-3.0mm

سرعت محصول:

حداکثر 50 متر در دقیقه

مواد:

فولاد کربن ، استیل ضد زنگ ، فولاد آلیاژ کم

کلمات کلیدی:

آسیاب لوله ERW

برجسته کردن:

High Light

برجسته کردن:

کارخانه فولاد کربن ERW لوله,کارخانه لوله ERW با چرخ دنده کرمی,خط آسیاب لوله

ERW Tube Mill with Worm Gearing

ERW Pipe Mill Line

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات ضد آب و بسته بندی دریا.

زمان تحویل:

2.5 ماه

شرایط پرداخت:

L/C، T/T، وسترن یونیون

قابلیت ارائه:

50 مجموعه در سال

توضیح محصول

خط آسیاب لوله ERW فولاد کربن با چرخ دنده کرم

مشخصات محصول

مکانیسم تنظیم	چرخ دنده کرم
سرعت چرخ دنده کرم	حداکثر 80 متر در دقیقه
محدوده ضخامت لوله	4.0-10.0 میلی متر
حداکثر ضخامت برای لوله مربع	0.8-3.0 میلی متر
سرعت تولید	حداکثر 50 متر در دقیقه
مواد سازگار	فولاد کربن، فولاد ضد زنگ، فولاد کم آلیاژ

بررسی اجمالی محصول

آسیاب لوله ERW با جوشکاری جامد با فرکانس بالا، لوله های گرد، مربع و مستطیل شکل را با سرعت های بالا تولید می کند، از جمله لوله های L، T و Z شکل. این سیستم هزینه های غلتک را کاهش می دهد و در عین حال کیفیت لوله نهایی را تضمین می کند.

فرآیند تولید

جنس (کویل فولادی)
لحاف کننده
برش و جوشکار
آکومولاتور افقی (یا قفس).
آسیاب تشکیل دهنده
جوشکار جامد HF
آسیاب اندازه
صاف کردن خشن (سر بوقلمون)
دستگاه قطع کن
میز تمام شده

مشخصات فنی

این خط آسیاب لوله جوشی با فرکانس بالا، لوله های گرد با قطرهای 25.4-114 میلی متر و ضخامت دیواره 0.8-4.0 میلی متر تولید می کند. از رول شکل دهی برای پردازش نوار فولادی به اشکال مختلف، با گرمایش القایی فرکانس بالا برای ایجاد اشکال بسته با فشردن درزهای جوش به یکدیگر استفاده می کند.

مدل های موجود

مدل	محدوده قطر	ضخامت لوله	سرعت خط (متر/دقیقه)
HG20	8-25.4 میلی متر	0.3-1.2 میلی متر	120
HG32	10-32 میلی متر	1.4-1.5 میلی متر	120
HG50	16-76 میلی متر	0.7-2.5 میلی متر	30-120
HG76	25-76 میلی متر	1-4 میلی متر	30-100
HG89	32-89 میلی متر	1-4.5 میلی متر	30-80
HG114	45-114 میلی متر	1.5-5.0 میلی متر	30-60
HG165	60-165 میلی متر	3-7 میلی متر	30-50
HG219	114-219 میلی متر	4-8 میلی متر	20-40
HG273	114-273 میلی متر	4-10 میلی متر	15-30
HG325	165-325 میلی متر	4-10 میلی متر	10-30
HG426	165-426 میلی متر	4-12.7 میلی متر	8-25
HG508	219-508 میلی متر	4-16 میلی متر	8-20

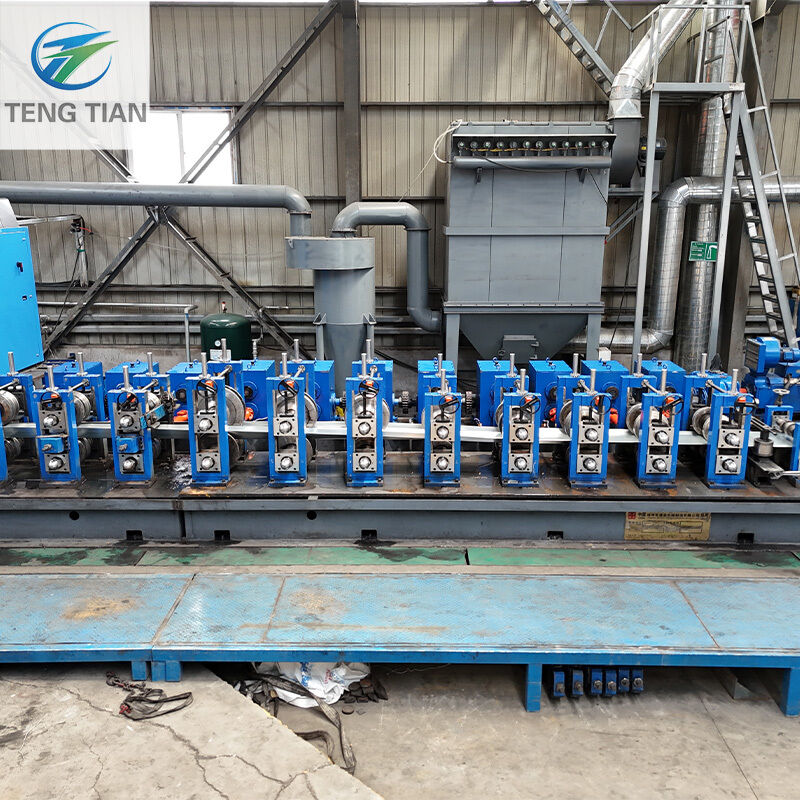

خط آسیاب لوله ای ERW فولاد کربن با چرخ چرخ کرم 1

خلاصه تجهیزات

این تجهیزات در تولید لوله های جوش داده شده درز مستقیم با فرکانس بالا Φ20-Φ80 میلی متر (ضخامت دیواره: 1-4.0 میلی متر) و لوله های مربع مربوطه (17*17-62*62 میلی متر، 1.2-3.0 میلی متر) تخصص دارد. سیستم کامل شامل اجزایی از uncoiler تا اره برش با طول ثابت، با سرعت نورد قابل تنظیم بر اساس قطر لوله و ضخامت دیواره است.

الف. مواد قابل اجرا

مواد اولیه: فولاد کم کربن
ضخامت: 1.0-3.5mm
عرض: 60-240 میلی متر
شناسه سیم پیچ: Φ450-Φ550mm
سیم پیچ OD: Φ800-Φ1200mm
حداکثر وزن: 2500 کیلوگرم

ب. محدوده ابعاد

OD لوله: Φ20-Φ80mm
ضخامت دیوار: 1.0-3.5mm (لوله مربع: 1.2-3.0mm)
طول: 4-8 متر
سرعت فرز: 60-70 متر در دقیقه
قدرت تجهیزات فرکانس بالا: 250 کیلو وات (حالت جامد)
ولتاژ: 380V/440V، 50HZ

ج. اجزای اصلی

Uncoiler: 1 ست
قیچی و جوشکار: 1 ست
آکومولاتور: 1 مجموعه
واحد شکل دهی، جوشکاری و اندازه: 1 مجموعه
اره برش ردیاب کنترل شده توسط کامپیوتر: 1 مجموعه
میز خالی: 1 ست
جوشکار فرکانس بالا حالت جامد: 1 مجموعه

خدمات ما

مهندس در محل برای آموزش نصب و اپراتور
یک سال ضمانت کیفیت با ضمانت تعمیر مادام العمر
خدمات پیش فروش شامل طراحی خروجی کارگاه و تولید
خدمات پس از فروش شامل نصب، آموزش و پشتیبانی فنی
گزینه ای برای پشتیبانی مهندسی طولانی مدت (چند ماه تا یک سال)
طراحی پروژه کامل برای تولید لوله فولادی ضد زنگ/کربن
مسئولیت بارگیری و حمل و نقل

خط آسیاب لوله ای ERW فولاد کربن با چرخ چرخ کرم 2

سوالات متداول

انواع تجهیزات جوش لوله فولادی ضد زنگ چیست؟

طبقه بندی بر اساس استفاده: دستگاه تولید لوله فولادی ضد زنگ صنعتی و دستگاه ساخت لوله فولادی ضد زنگ تزئینی.

قطعات پشتیبان تجهیزات فولاد ضد زنگ چیست؟

Decoiler: نوار فولادی را در قسمت شکل دهنده نگه می دارد و تغذیه می کند
قسمت شکل دهی: از قالب های لوله جوش داده شده استفاده می کند
جوشکار: جوشکاری را انجام می دهد
قسمت سنگ زنی: درزهای جوش را پردازش می کند
قسمت صاف و اندازه: قطر لوله را به خوبی تنظیم می کند
قسمت برش: برش هیدرولیک فلز یا برش چرخ سنگ زنی
طول ثابت: اندازه خودکار مواد

تجهیزات جوش لوله فولادی ضد زنگ FOSHAN YXH چه ویژگی هایی دارد؟

ساخت و ساز محکم و بادوام، دقت بالا، اتوماسیون کامل، عملیات آسان، تولید مداوم، راندمان بالا، حداقل ضایعات مواد، نرخ بالای محصول نهایی و هزینه تولید پایین.

چرا جوشکاری نشتی لوله فولادی اتفاق می افتد؟

موقعیت مشعل جوشکاری خیلی بالاست
ناهماهنگی مشعل جوش
جریان بیش از حد بالا باعث ذوب شدن بیش از حد می شود
جریان برای جوشکاری مناسب بسیار کم است
آرگون ناکافی باعث جوشکاری غیر متمرکز می شود
آلودگی (آب یا روغن) روی قالب یا نوار فولادی

الزامات تولید تجهیزات جوش لوله فولادی ضد زنگ چیست؟

مجموعه کامل شامل دستگاه لوله سازی، جوشکار، قالب/ قالب/ غلتک، ماشین های پولیش (گرد و مربع)، مواد پولیش و نوار فولادی می باشد.
