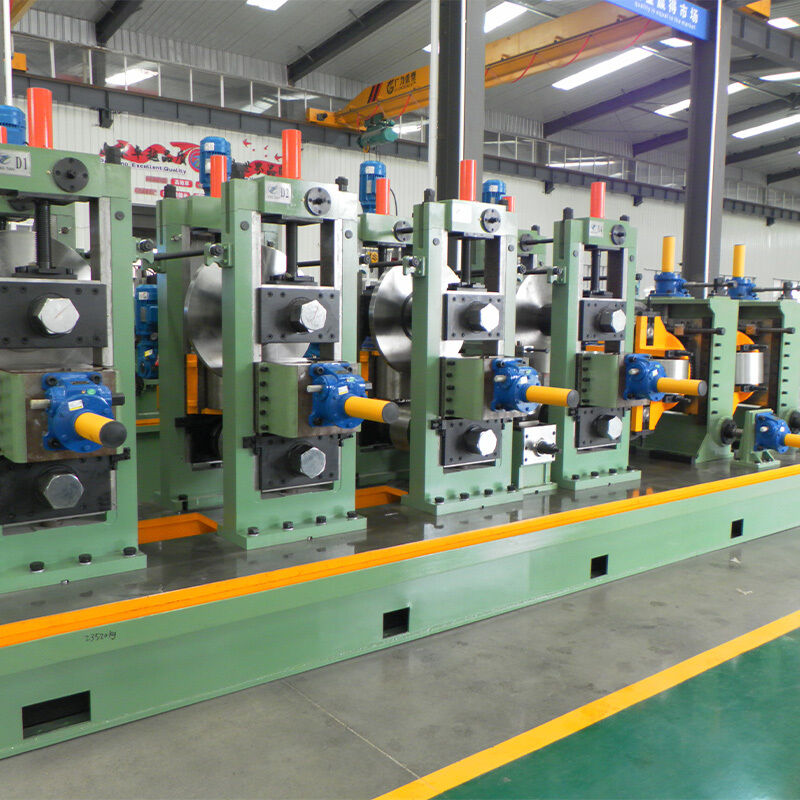

خط تولید لوله مربع جوش داده شده با فرکانس بالا 30 متر در دقیقه
خط تولید لوله مربع 150 کیلووات جوش داده شده با فرکانس بالا 30 متر در دقیقه برای تولید لوله های جوش داده شده با لوله گرد 25 میلی متر تا 50 میلی متر، ضخامت 0.4 تا 1.5 میلی متر، لوله مربع: 20*20 میلی متر تا 40*40 میلی متر 0.4 تا 1.5 میلی متر و لوله های تغییر شکل یافته با اندازه مربوطه طراحی شده است. با اتخاذ طراحی عبور رول، خط تولید می تواند لوله های فولادی جوش داده شده را با ماشینکاری با کیفیت خوب و مونتاژ با دقت بالا تولید کند.
با توجه به دستورالعمل طراحی برای بهبود عملکرد و محیط عملیاتی و ایمنی و تولید، کاهش هزینه غلتک برای تضمین راندمان بالا، خط تولید HG50 سبک سوراخ با شعاع دوگانه را اتخاذ می کند.
- پارامترها و مشخصات اصلی:
- مواد مشخصات:
(1) مطابق با استاندارد YB189-64
(2) مواد: فولاد کم کربن و فولاد ساختاری کم آلیاژ
(3) خواص مکانیکی: σb≤520Mpa,σs≤365MPa
(4) عرض نوار: 100-160 میلی متر
(5) ضخامت نوار: 0.4-1.5 میلی متر
(6) قطر داخلی کویل ها:φ480～φ520mm
قطر بیرونی کویل ها:φ1000～φ1800mm
وزن کویل:≤1.5T
(二) مشخصات لوله جوش داده شده:
- لوله گرد: 25 میلی متر تا 50 میلی متر 0.4-1.5 میلی متر
- لوله مربع: 20*210 میلی متر تا 40*40 میلی متر 0.4-1.5 میلی متر
(2) طول برش ثابت: 4-12 متر
(3) دقت برش لوله: 0-3 میلی متر
- سرعت شکل دهی: 30-100 متر در دقیقه
بارگیری کویل → باز کردن کویل → برش و جوشکاری → انباشت کننده مارپیچ افقی → شکل دهی، جوشکاری HF، براده برداری، خنک کننده، اندازه گیری، صاف کردن → اره برش سرد STD → انتقال → بسته بندی → انبار
معرفی مختصر کارخانه نورد لوله با دقت بالا ERW
خط تولید لوله جوش داده شده با درز مستقیم با دقت بالا سری HG برای تولید لوله فولادی جوش داده شده از قطر 7 میلی متر تا 508 میلی متر و ضخامت دیواره 0.4 میلی متر تا 20 میلی متر استفاده می شود. همچنین می تواند لوله های با شکل خاص، مانند لوله های مربع، لوله های مستطیلی، لوله های بیضوی و غیره را در محدوده پردازش لوله های دایره ای تولید کند. خط تولید لوله ERW محصولی با ویژگی های فنی پیشرفته است. این واحد پیشرفته ترین سیستم شکل دهی FFX و FF را در جهان اتخاذ می کند و نرم افزار طراحی شکل دهی نورد آلمانی COPRA را به عنوان وسیله و تأیید نهایی رول راهنمای طراحی انتخاب می کند. این واحد مزایای سطح فولادی پایدار، با کیفیت بالا، سهولت در تغییر مشخصات، فناوری پیشرفته، تجهیزات قابل اعتماد و فرآیند تولید عالی را تشکیل داده است.
مدل های دیگر کارخانه لوله ERW
| مدل |
محدوده قطر |
ضخامت لوله |
سرعت قالب گیری (متر در دقیقه) |
توان موتور (کیلووات) |
مساحت مکانیکی
(m³) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
400 |
10×100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
1.) ما مهندس را برای نصب و آموزش به کارگران شما می فرستیم تا نحوه عملکرد صحیح این دستگاه را یاد بگیرند.
2.) تیم گارانتی
یک سال گارانتی کیفیت، تعمیر مادام العمر. در دوره گارانتی کیفیت، به جز خرابی های ناشی از خطای انسانی، قطعات تعمیر به صورت رایگان ارائه می شود. پس از دوره گارانتی کیفیت، فقط هزینه قطعات یدکی دریافت می شود.
3.) ما خدمات پیش فروش و پس از فروش را ارائه می دهیم.
خدمات پیش فروش: طراحی کارگاه و طراحی خروجی تولید
خدمات پس از فروش: نصب و آموزش و مهندس ماهر برای کار.
4.) ما همچنین می توانیم مهندس را برای شما به مدت چند ماه یا 1 سال بفرستیم. مهندس به شما کمک می کند تا خروجی را بهبود بخشید، ضایعات را کاهش دهید و هزینه را کاهش دهید.
5.) ما خدمات پیش فروش - طراحی برای کل پروژه برای ساخت لوله فولادی ضد زنگ / ساخت لوله فولاد کربنی را ارائه می دهیم.
6.) ما مسئول بارگیری و حمل و نقل خواهیم بود
Q1: آیا شما تولید کننده هستید یا شرکت بازرگانی؟
A1: ما تولید کننده هستیم، بیش از 20 سال تجربه داریم.
Q2: حداکثر اندازه لوله ای که تا به حال تولید کرده اید چقدر است؟
A2: حداکثر φ630mm
Q3: آیا می توانم از خط دستگاه مشتری شما بازدید کنم؟
A3: بله، اما ابتدا باید از مشتری خود موافقت بگیرم.
Q4: مزایای دستگاه شما چیست؟
A4: شامل اتوماتیک کامل، شکل دهی مستقیم مربع، به اشتراک گذاشتن غلتک ها. سیستم تعویض سریع
Q5: چگونه می توانم قیمت را دریافت کنم؟
A5: لطفاً نیازهای خود را در مورد اندازه لوله، ضخامت برای ما ارسال کنید.
