استیل های کربن فرکانس بالا لوله های جوشکاری دور و لوله های مربع

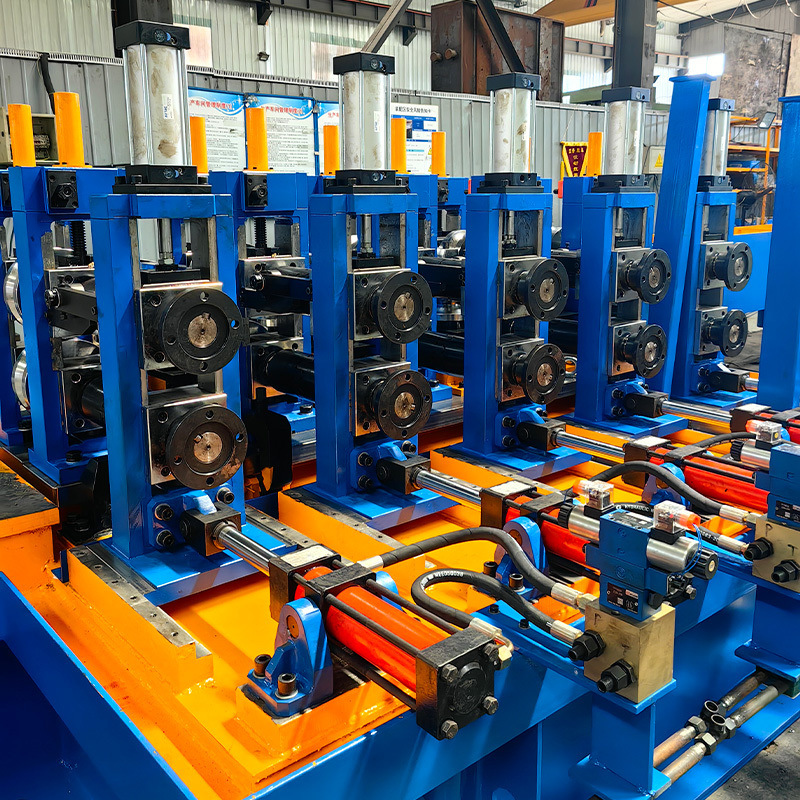

خط تولید لوله های جوشی با فرکانس بالا با دقت بالا HG 165.2x9 برای تولید لوله های ساختاری طراحی شده است که قادر به ساخت است:

• لوله های گرد: φ76-203 میلی متر با ضخامت 1.5-8.0 میلی متر
• لوله های مربع: 60x60-160x160mm با ضخامت 1.5-8.0mm

این خط تولید دارای طراحی نوآورانه با کنترل کامل کامپیوتر/کامپیوتر، ارائه فناوری پیشرفته، بهره برداری و نگهداری راحت، مطابق با استانداردهای بین المللی است.

• نوار فولادی نورد گرم یا نورد سرد
• جنس: SRT355، SGT355 (STK490، SGH490، POSMAC)
• ضخامت نوار: 1.5-8.0mm
• عرض نوار: 240-640 میلی متر
• قطر داخلی کویل: Φ508mm
• قطر بیرونی کویل: Φ1200-Φ2000mm (تایید نهایی توسط خریدار)
• حداکثر وزن کویل: 10 تن
• سرعت آسیاب: حداکثر 60 متر در دقیقه
• وضعیت لبه نوار: اسلیتر
• جهت خط: راست به چپ (تایید نهایی توسط خریدار)

• لوله گرد: φ76-φ203 میلی متر
• لوله مربع: 60x60-160x160mm
• ضخامت محصول: 1.5-8.0mm
• طول: 4-7M
• سرعت: حداکثر 60 متر در دقیقه

Uncoiler → سر مستقیم → برش و جوش → آکومولاتور → شکل دهی → جوشکار HF → برش مهره → خنک کننده → سایزبندی → سر بوقلمون → اره → میز تمام شده → دستگاه صاف کننده (اختیاری) → انت فیسر → بسته بندی → فروشگاه

• قطر بیرونی کویل: Φ1200-2000mm (تایید نهایی توسط خریدار)
• عرض نوار: 240-640 میلی متر
• حداکثر وزن نوار: 10 تن
• سرعت: 5 متر در دقیقه
• نوع بالابر: هیدرولیک
• مدل سیلندر روغن: Y-HG1-E200/120x860LF3-L1o

• ساختار: یونکلید هیدرولیک یک سنبه
• قطر بیرونی کویل: Φ1200-2000 میلی متر
• قطر داخلی کویل: Φ508mm
• عرض نوار: 240-640 میلی متر
• ضخامت نوار: 1.5-8.0mm
• حداکثر وزن نوار: 10.0 تن
• نوع گسترش: گسترش هیدرولیک
• موتور محرک: 4 کیلو وات، 380 ولت
• سرعت چرخش سنبه: Nmin=1r/min

این تجهیزات برای هدایت نوار فولادی به صاف کننده به صورت هموار، متشکل از ترکیب بازوی فشار و سر بیل استفاده می شود.

• موتور تراز: 15 کیلو وات
• قطر رول پینچ: Φ210x900mm (مواد: 40Cr)
• قطر رول تراز: Φ160x900mm (مواد: 40Cr)
• عرض تراز: 240-640 میلی متر
• ضخامت خرج کردن / تراز: 1.5-8.0 میلی متر
• سرعت خرج کردن/تراز کردن: 0-11M/min

• ضخامت نوار فولادی: 1.5-8.0 میلی متر
• عرض نوار فولادی: 240-640 میلی متر
• نوع برش: هیدرولیک
• نوع کمپرس: هیدرولیک
• نوع جوش: حرکت موتوری
• نام تجاری: جوشکار CO2 شانگهای
• فشار کاری هیدرولیک: 10 مگاپاسکال
• جنس تیغه: H13

• قطر: 10000 میلی متر
• ضخامت کویل فولادی: 1.5-8.0mm
• عرض نوار: 240-640 میلی متر
• سرعت حرکت مواد: Vmax=100-180m/min
• قدرت موتور تغذیه: DC 90kw Z4-200-31 (سازنده: WANGPAI)
• قدرت موتور بدنه آکومولاتور: AC 15KWX16
• طول ذخیره سازی: 500-1000M

• نوع معمولی: خمش W
• نوع محرک گروه کاهنده: چرخ دنده حلزونی (کربور کننده)
• سیستم تعویض سریع U-Joint (شفت های یدکی برای تعویض رول و جعبه B/R 1 مجموعه)
• راهنمای سمت ورودی و سیستم Pinch Roll

• مواد لوله: SRT355، SGT355 (STK490، SGH490، POSMAC)
• لوله گرد: 76-203 میلی متر، ضخامت: 1.5-8.0 میلی متر
• لوله مربع: 75x75-150x150 میلی متر، ضخامت: 1.5-8.0 میلی متر
• حداکثر سرعت خط: 60 متر در دقیقه
• طول برش لوله: 4000 تا 15000 میلی متر
• دقت برش: ± 2 میلی متر

• طول کل: تقریبا 25 متر
• گام رول: 600 میلی متر
• درایو: موتور AC (3EA) با زنجیر و کنترل سرعت توسط اینورتر
• شامل اسکیت بازرسی و جیب لوله های خراب

• قطر لوله: Φ76-Φ203mm
• فاصله رول غلطک اصلاح: 650 میلی متر
• سرعت تصحیح: 20-60 متر در دقیقه
• قدرت موتور: 55kw×2 مجموعه

Q1: آیا سازنده یا شرکت تجاری هستید؟
A1: ما تولید کننده هستیم، بیش از 20 سال تجربه.

Q2: حداکثر اندازه لوله ای که حتی تولید می کنید چقدر است؟
A2: حداکثر φ630 میلی متر

Q3: آیا می توانم از خط ماشین مشتری شما بازدید کنم؟
A3: بله، اما من باید ابتدا از مشتری خود موافقت کنم.

Q4: مزایای دستگاه شما چیست؟
A4: حاوی تمام اتوماتیک، مربع شکل دهی مستقیم، غلطک های اشتراکی. سیستم تغییر سریع

Q5: چگونه می توانم نقل قول را دریافت کنم؟
A5: لطفا نیازهای خود را از اندازه لوله، ضخامت برای ما ارسال کنید.
