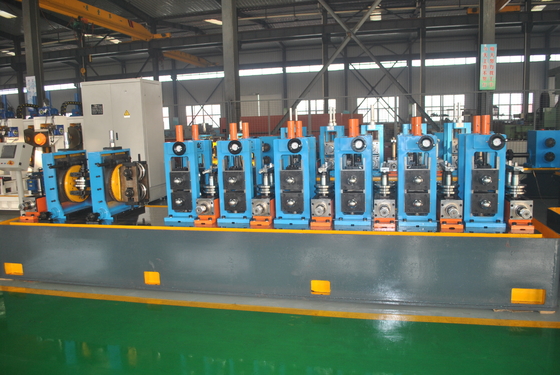

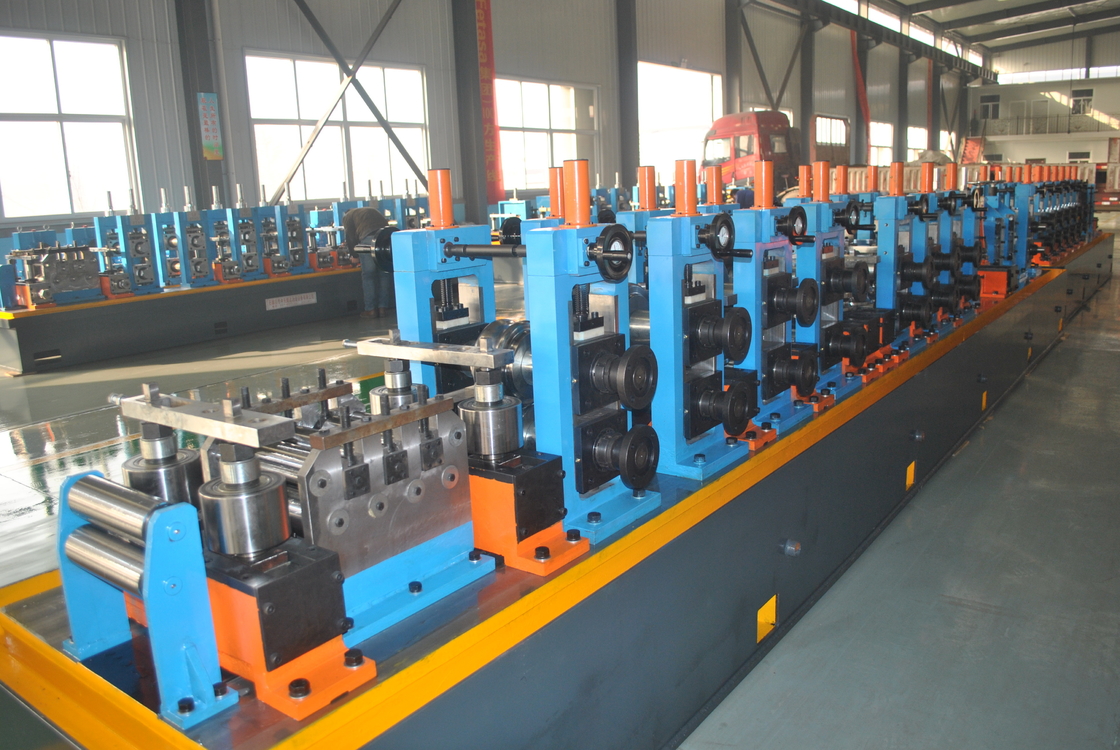

ماشین آسیاب لوله فولاد کم کربن 50mm برای ساخت لوله
1مقدمه کلی ماشین
.
معرفی کلی ماشین1معرفی کلی ماشین2مقدمه کلی ماشینمعرفی کلی ماشین4معرفی کلی ماشین5
之关机، یه خریدار خیلی پولداره، محصولاتش می تونن تولید کنن: لوله های دایره ای، لوله های مربع، لوله های مربع، این محصولات همشون توی صنعت خیلی رایج هستن، ما یه سازنده خیلی حرفه ای هستیم
مهمترين دستگاه، مهمترين نقطه فروش اينه:
列阵
- معرفی کلی ماشین1
- معرفی کلی ماشین2
- مقدمه کلی ماشین
- معرفی کلی ماشین4
- معرفی کلی ماشین5
表格:1
| 1 |
4677 |
| 2 |
88000 |
| 3 |
678900000 |
| (1)مواد مشخصات: |
| استاندارد |
SPHC،SPHT-2،SS 400،SS440،SS490 |
| مواد |
فولاد کم کربن و فولاد کم آلیاژ ساختمانی |
| خواص مکانیکی |
σb≤520Mpa،σs≤365MPa |
| عرض نوار |
۳۹ تا ۱۶۰ میلی متر |
| ضخامت نوار: |
0.5 تا 2.5 میلی متر |
| قطر داخلی کویل ها |
Φ508mm |
| قطر بیرونی کویل ها |
Φ1300 φ1760mm |
| وزن کویل |
≤5T |
| (2)مشخصات لوله |
| قطر لوله |
لوله گرد:φ12.7-50 میلی متر
ضخامت:0.5 تا 2.5 میلی متر
|
| طول |
6 متر |
| دقت برش لوله |
0-6mm |
| سرعت شکل گیری |
حداکثر 80m/min (حجم و ضخامت حداکثر نمی تواند به حداکثر سرعت برسد) |
| (3) خریدار باید خود عرضه کند |
| کارگاه |
60x6m، H>5m ((کران به زمین) |
| قدرت |
حدود 450KW 380V / 50Hz / 3 فاز |
| گردش آب خنک کننده ((تمام سیستم) |
جریان:20T/h30 T/h
حجم استخر: 30 متر
|
|
هوا فشرده
(تمام سیستم)
|
جریان: 5 متر در دقیقه
فشار: 5-7kg/cm2
|
| کابل |
تمام کابل هاي خارج از دستگاهم رو بعد از تعمیر دستگاه مي خريدي |
IIپارامترها و مشخصات اصلی:
برای تولید لوله های فولادی جوش شده طراحی شده است، شامل لوله های گرد، لوله های مربع و لوله های تغییر شکل.
با استفاده از طراحی رول پاس، خط تولید می تواند لوله های فولادی جوشیده را با ماشینکاری با کیفیت خوب و مونتاژ دقیق تولید کند.
IIIهر پارامترهای ماشین و مشخصات:
(1) پاک کننده
|
دو برابرلوله های توسعه و لوله های کنتیلیور
|
1.دو برابردستگاه های توسعه و کنتلی ویور
2شامل دو قسمت اصلی است: بدن اصلی و پایه ثابت.
3مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز mandrels.
4. ماندرل متشکل از ربط چهار بار است که می تواند به صورت شعاعی در همان زمان حرکت کند.
5اتصال چهار میله در دو گروه بر روی دو شاخه نصب شده است. به وسیله سیلندر هوا، آنها را گسترش می دهند و به صورت شعاعی کاهش می دهند.
|
| OD از کویل |
Φ1300-1760mm |
| شناسه کویل |
Φ508mm |
| عرض نوار |
۳۹ تا ۱۶۰ میلی متر |
| ضخامت نوار |
0.5 تا 2.5 میلی متر |
| وزن نوار |
حداکثر5.0T |
| نوع گسترش |
هیدرولیک |
| استراحت کن |
رانندگي پنوماتيک |
| چرخش |
راهنما |
|
(2) تراش و جوش
عملکرد:
از آن برای قطع موازی دم نوار فولادی استفاده می شود، که به تازگی به انبوه کننده رفته است، و سر نوار خارج از uncoiler، و سپس آنها را با هم جوش می دهد.
ساختار:
تراش هیدرولیک و جوش دستی عرض فولاد نوار: 39mm-160mm ضخامت فولاد نوار: 0.5-2.5mm روش مرکز: دستی
(3) آمپولیسر مارپیچی
|
|
- این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.
- این شامل اصلی فریم، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت از سرعت کاهش، فشار و حمل رول، سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی؛آن را می تواند قطعه فولاد را به آمپولیاتور و زمان متوسط آن را به انتقال انتقال سرعت حمل اطلاعات به سیستم کنترل الکتریکی، زمانی که ما درخواست توقف حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه،و همچنین می تواند سرعت را تنظیم کند تا موتور الکتریکی را حمل کند و واحد سرعت مواد را حمل کند.
- مجموعه فریم آمپولیتر: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.
- دستگاه مواد ارسال: شامل قاب، رول های جهت هدایت، رول های هدایت از مکان بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی
|
| سبک کار: |
دایره تغییر |
سرعت حرکت مواد حمل |
Vmax=240m/min |
| مزیت: |
مطالب بیشتر
هيچ اعتصابي
|
شکل چسباندن |
پنوماتیک
6Mpa
|
| ضخامت کویل فولادی |
0.5 تا 2.5 میلی متر |
قطر |
4.2 متر |
| عرض |
۳۹ تا ۱۶۰ میلی متر |
منطقه ذخیره سازی |
3.5 متر |
| قدرت موتور الکتریکی فشار & حمل |
AC 11KW |
| موتور الکتریکی فریم آمپولیشن |
AC 15KW |
|
(4) ماشین شکل دهی و اندازه گیری
|
|
| مولد شکل گیری و اندازه گیری از اصل شکل گیری نوع رول و جوش دادن با فرکانس بالا استفاده می کند.نوار توسط دستگاه تغذیه در آسیاب به ماشین شکل دهی تغذیه می شود و رول شکل دهی به طور مداوم می چرخد و نوار را به شکل مورد نیاز فشار می دهدبه دلیل پوست و اثر مشابه، جریان فرکانس بالا بر روی مفصل جوش متمرکز می شود که به سرعت گرم می شود و به دمای جوش می رسد.بخیه لوله تحت فشار رول های فشرده جوش داده می شودلوله های جوشیده شده با اندازه مورد نیاز پس از خنک شدن، اندازه گیری و راست کردن اولیه می توانند به دست آیند. |
| در حال شکل دادن به "پايپ او دي". |
لوله گرد:φ12.7-50 میلی متر
ضخامت:0.5 تا 2.5 میلی متر
|
| سرعت شکل گیری |
30-80 متر/دقیقه |
| تعداد استانداردهای شکل گیری، افقی |
7 |
| تعداد استانداردهای شکل گیری، عمودی |
9 |
| تعداد استانداردهای اندازه گیری، افقی |
5 |
| تعداد استانداردهای اندازه گیری، عمودی |
5 |
| سر ترک ها |
دو مجموعه |
| قطب گره و مواد استند رول افقی |
Φ60mm، ماده 40Cr |
| دی آمپر و مواد پایه ی عمودی رول |
Φ35mm، ماده 40Cr |
| دستگاه برش بر |
2 مجموعه |
| موتور اصلی |
۱۳۲ کیلو وات |
|
(5) اره سرد
|
اره سرد که برای برش دقیق انواع لوله های فریم به طور خودکار استفاده می شود.این واحد دارای مزیت اندازه دقیق خوب است.، و انتقال ماشین آلات بهترین مزیت، بنابراین توانایی سریع و پردازش دقیق،بدون بور این مزیت واحد است.
|
| اندازه لوله مربع |
φ12.7-50 میلی متر |
| مواد |
Q235. |
| سرعت |
حداکثر 80 متر در دقیقه |
| طول برش |
7 متر |
| دقت |
±3mm |
| موتور محرک |
موتور سرو 15KW (YASKAWA ژاپن) |
| موتور تغذیه |
4.4kW سرو موتور (یاسکاوا ژاپن) |
| موتور برش |
موتور فرکانس متغیر 11KW |
(6) جدول خارج شده
1لوله های آماده در امتداد جدول رول حرکت می کنند و به طور خودکار به روی بنچ منتقل می شوند. سپس دستگاه بسته بندی ساده لوله ها را به شکل شش گوشه بسته بندی می کند.
2دستگاه ساده بسته بندی حاوی کانتینر و تجهیزات جهت دهی با نیروی پنوماتیک است.
3. موتور صندلی رول: 3KW
4. دو جهت لوله بار پایین
5. با فرکانس کنورتر برای کنترل سرعت اجرا
(7) رولر
(8)200KW جوشگر فرکانس بالا آب به آب سرد نوع
1. تکنیک داده های sبدون رنگsتولهمه در يکیکپارچهجوشکاری
1.1پارامترهای طراحی
(1) قدرت خروجی نامی: 200kW
(2) ولتاژ نامی DC: UdN=235V
(3) جریان ثابت نامی: 1000A
(4) فرکانس خروجی: f=350-420kHz
(5) کل کارایی: η≈90٪
(6) شکل رزونانس: رزونانس ترکیبی
(7) شکل خروجی مخزن: بدون خروجی ترانسفورماتور جوش.
(8) ضریب ریپل: 0.5%
(9) حالت جوشکاری: جوشکاری اندوکسی
(10) ظرفیت توزیع برق: 260kVA
(11) ولتاژ ورودی: سه فاز 380V / 50Hz,3 فاز 4 سیستم سیم
(12) جریان ورودی نامی: I=379A
1.2 سیستم خنک کننده آب نرم (هواسیستم خنک کننده آب)
(1) فشار آب کار: 0.32Mpa
(2) جریان آب خنک کننده: 25m3
(3) ظرفیت خنک کننده مرجع: 60kW
(4) پیکربندی استاندارد (ملی متر): 2200×1250×2100
