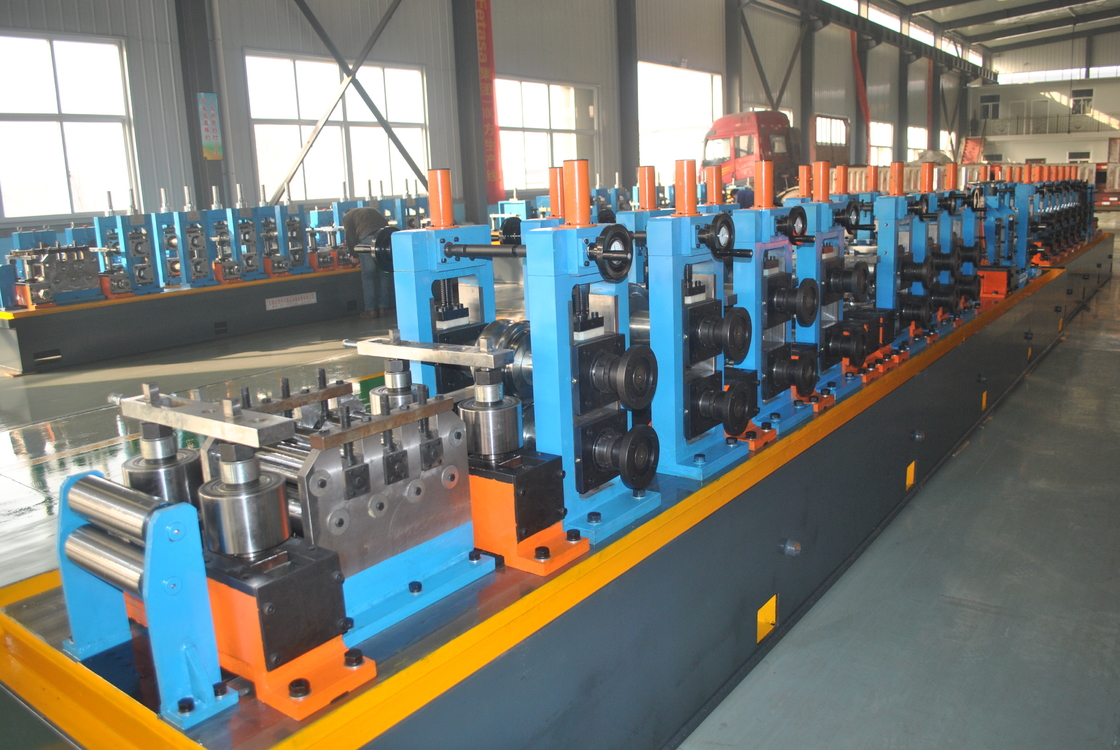

خط تولید لوله جوش داده شده با فرکانس بالا 50 میلی متری برای لوله های فولادی کم کربن

Name: خط تولید لوله جوش داده شده با فرکانس بالا 50 میلی متری برای لوله های فولادی کم کربن
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	Tengtian
گواهی:	CE, ISO9001, BV
شماره مدل:	HG50

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

Tengtian

گواهی:

CE, ISO9001, BV

شماره مدل:

HG50

نام محصول:

آسیاب لوله با فرکانس بالا 50mm آسیاب لوله با فرکانس بالا آسیاب لوله با فرکانس بالا ماشین فولاد کم کر

استحکام کششی مواد خام:

σb≤500 Mpa

ضخامت:

1.7 میلی متر و غیره

حداکثر سرعت تولید:

20 تا 80 متر در دقیقه

طول برش ثابت:

6 متري، 7 متري، 8 متري 12 متري

دامنه اندازه لوله:

φ12.7-50 میلی متر

ضمانت:

یک سال

نوع جوشکاری:

جوش فرکانس بالا

کلمات کلیدی:

آسیاب لوله جوش داده شده با فرکانس بالا

برجسته کردن:

High Light

برجسته کردن:

آسیاب لوله 50mm hf,آسیاب لوله های hf فولاد کم کربن,آسیاب لوله 50 میلی متری با فرکانس بالا

Low Carbon Steel hf tube mill

50mm high frequency tube mill

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات بسته بندی ضد آب و دریا.

زمان تحویل:

60 روز کاری

شرایط پرداخت:

L/C ، T/T

قابلیت ارائه:

50 مجموعه / سال

توضیح محصول

دستگاه تولید لوله فولادی کم کربن 50 میلی‌متری HF

مشخصات محصول

نام محصول	دستگاه تولید لوله جوش داده شده با فرکانس بالا 50 میلی‌متری
مقاومت کششی	σb≤500 مگاپاسکال
محدوده ضخامت	1.7 میلی‌متر و غیره
سرعت تولید	20-80 متر در دقیقه
طول برش	6 متر، 7 متر، 8 متر...12 متر
محدوده اندازه لوله	φ12.7-50 میلی‌متر
گارانتی	یک سال
نوع جوش	جوشکاری با فرکانس بالا

بررسی اجمالی دستگاه

این دستگاه تولید لوله جوش داده شده با فرکانس بالا برای تولید لوله‌های فولادی دقیق از جمله پروفیل‌های گرد، مربع و مستطیل برای کاربردهای صنعتی طراحی شده است. این سیستم دارای طراحی پیشرفته عبور رول برای کیفیت برتر و دقت ابعادی است.

ویژگی های کلیدی

تولید لوله‌های گرد، مربع و مستطیل
شکل‌دهی و اندازه‌گیری با دقت بالا
فناوری جوشکاری با فرکانس بالا پیشرفته
ساخت و ساز مستحکم برای دوام صنعتی
سرعت تولید کارآمد تا 80 متر در دقیقه

مشخصات فنی

مشخصات مواد

استاندارد	SPHC, SPHT-2, SS 400, SS440, SS490
مواد	فولاد کم کربن و فولاد ساختاری کم آلیاژ
خواص مکانیکی	σb≤520 مگاپاسکال، σs≤365 مگاپاسکال
عرض نوار	39-160 میلی‌متر
ضخامت نوار	0.5-2.5 میلی‌متر

مشخصات لوله

قطر لوله	لوله گرد: φ12.7-50 میلی‌متر
ضخامت	0.5-2.5 میلی‌متر
طول	6 متر استاندارد (طول‌های سفارشی موجود است)
دقت برش	0-6 میلی‌متر
سرعت شکل‌دهی	حداکثر 80 متر در دقیقه

اجزای سیستم

1. بازکننده کویل

دو مندرل انبساطی و کنسولی
سیستم پنوماتیک برای انبساط، انقباض و ترمز
مکانیسم اتصال چهار میله‌ای برای حرکت شعاعی
OD کویل: Φ1300-1760 میلی‌متر
ID کویل: Φ508 میلی‌متر
حداکثر وزن نوار: 5.0 تن

2. برش و جوش

برش هیدرولیک با قابلیت جوشکاری دستی برای اتصال انتهای نوار. دارای مرکز دستی برای نوارهای با عرض 39-160 میلی‌متر و ضخامت 0.5-2.5 میلی‌متر.

3. انباشتگر مارپیچی

حداکثر سرعت کار: 240 متر در دقیقه
ظرفیت ذخیره‌سازی: 3.5 متر مربع
موتور پرس و حمل: AC 11KW
موتور قاب انباشتگر: AC 15KW

4. دستگاه شکل‌دهی و اندازه‌گیری

OD لوله شکل‌دهی	φ12.7-50 میلی‌متر
سرعت شکل‌دهی	30-80 متر در دقیقه
استندهای شکل‌دهی (افقی)	7
استندهای شکل‌دهی (عمودی)	9
موتور اصلی	132 کیلووات

5. اره سرد

دقت برش: ±3 میلی‌متر
حداکثر سرعت: 80 متر در دقیقه
موتور درایو: موتور سروو 15 کیلووات (یاسکاوا ژاپن)
موتور برش: موتور فرکانس متغیر 11 کیلووات

6. میز خروجی

دارای حرکت خودکار لوله با موتور 3 کیلووات و مبدل فرکانس برای کنترل سرعت. شامل دستگاه بسته‌بندی ساده با تراز پنوماتیکی.

7. جوشکار فرکانس بالا 200 کیلووات

توان خروجی نامی	200 کیلووات
فرکانس خروجی	350-420 کیلوهرتز
سیستم خنک‌کننده	خنک‌کننده هوا-آب (جریان 25 متر مکعب)
ولتاژ ورودی	سه فاز 380 ولت/50 هرتز

الزامات تأسیسات

کارگاه: 60x6 متر، H＞5 متر (با جرثقیل)
برق: تقریباً 450 کیلووات 380 ولت/50 هرتز/3 فاز
آب خنک‌کننده: جریان 20-30 تن در ساعت، حجم استخر 30 متر مکعب
هوای فشرده: جریان 5 متر مکعب در دقیقه، فشار 5-7 کیلوگرم بر سانتی‌متر مربع
