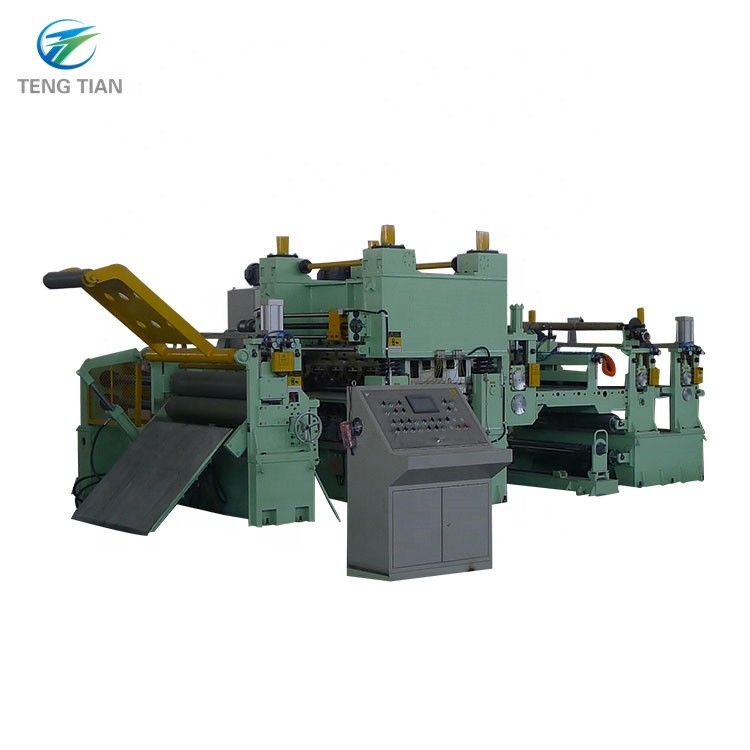

دستگاه برش فولاد ZTL-13x1600 برای کویل های HRC با ضخامت 4-13 میلی متر

Name: دستگاه برش فولاد ZTL-13x1600 برای کویل های HRC با ضخامت 4-13 میلی متر
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: ZTL-4X160013
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	Tengtian
گواهی:	CE, ISO9001, BV
شماره مدل:	ZTL-4X160013

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

Tengtian

گواهی:

CE, ISO9001, BV

شماره مدل:

ZTL-4X160013

نام:

دستگاه برش فولادی بسیار ضخیم Ztl-13x1600 Metal Low Carbon Hrc

قطر داخلی:

φ610/φ760mm

قطر بیرونی:

Φ2200mm

دقت عرض:

± 0.20 میلی متر (ضخامت 4-13)

دقت سوراخ کردن:

5 ٪

سرعت اسلیتر:

10-40 متر در دقیقه

ضمانت:

یک سال

مادی:

Q235، σs=250Mpa،σb=500Mpa

برجسته کردن:

High Light

برجسته کردن:

خط دستگاه برش کویل فولادی hr

برش فلزی hrc

شکافنده فلزی ورق فولادی فوق العاده ضخیم

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات بسته بندی ضد آب و دریا.

زمان تحویل:

60 روز کاری

شرایط پرداخت:

L/C ، T/T

قابلیت ارائه:

50 مجموعه / سال

توضیح محصول

ZTL-13X1600 ماشین برش فلز با کربن پایین HRC فولاد ضخیم

مشخصات کلیدی

ویژگی	ارزش
قطر داخلی	Φ610/Φ760mm
قطر بیرونی	Φ2200mm
دقت عرض	±0.20 میلی متر (ضخامت 4-13)
دقت بور	≤5٪
سرعت برش	10-40 متر/دقیقه
تضمین	یک سال
مواد	Q235، σs=250Mpa، σb=500Mpa

پارامترهای فنی

مشخصات مواد: HRC کربن پایین (Q235، σs=250Mpa، σb=500Mpa)

ضخامت کویل: 4 تا 13 میلی متر

عرض کویل: 600 تا 1600 میلی متر

وزن کویل: ≤35 تن

قطر داخلی: Φ610/Φ760mm

قطر بیرونی: Φ1500-Φ2200mm

ترکیب تجهیزات

نه، نه	نام	مقدار	یادداشت ها
1	ماشين بارگيري اسپيل	1	تنظیم شده
2	پاک کننده	1	تنظیم شده
3	دستگاه هدایت فشار	1	تنظیم شده
4	کلیمپ و نایلر	1	تنظیم شده
5	کراس کاتر	1	تنظیم شده
6	رولر عمودی مرکز	1	تنظیم شده
7	دستگاه برش دیسک	1	تنظیم شده
8	بازگيرنده حاشيه	1	تنظیم شده
9	پانل گردآوری آمپول	-	-
10	دستگاه تمدید کننده	-	-
11	کویلر	1	تنظیم شده
12	اتوبوس تخلیه	1	تنظیم شده
13	سیستم هیدرولیک	1	تنظیم شده
14	سیستم الکتریکی	1	تنظیم شده
15	پیچ و لوازم لنگر	1	تنظیم شده

توضیحات ساختار تجهیزات

1ماشين بارگيري

قفسه نگهداري:به طور موقت نوار و کویل را برای ورود مداوم به واحد ذخیره می کند. کویل با یک جرثقیل بر روی قفسه آماده سازی مواد قرار داده می شود و با یک واگن به uncoiler منتقل می شود.

ماشین بارگیری:استفاده می شود برای آماده سازی کویل های نوار و ارسال کویل ها به مرکز decoller. متشکل از بدن ماشین، دستگاه راه رفتن، دستگاه بلند کردن و دستگاه انتقال.

2. پاک کننده

برای حمل کویل فولادی استفاده می شود، چرخش کویل فولادی با رول فشار مستقیم و بیل برای جدا کردن کویل فولادی همکاری می کند.هماهنگی مرکز کویل فولاد با خط مرکز واحد.

3. دستگاه صاف کردن برش

دستگاه سر راست:برای جدا کردن سر کمربند فولادی و ارسال کمربند فولادی به ماشین صاف سر

دستگاه صاف کردن چسب:فشار هیدرولیکی برای کلیمپ کمربند فولادی و سطح سر نوار قبل از ارسال آن به ماشین جوشکاری برش.

4ماشین برش متقاطع (شیر هیدرولیک)

برای برش سر کمربند فولادی استفاده می شود، مجهز به یک دستگاه تنظیم سریع برای فضای خالی جانبی تیغه های برش بالا و پایین است.

5. رولر خنثی

مانع از خارج شدن نوار می شود، با عملکرد مرکز و تنظیم عرض.

6دستگاه برش دیسک

یکی از تجهیزات اصلی در واحد برش، کویل های فولادی باند گسترده را به کویل های فولادی نوار باریک با عرض های مختلف برش می دهد.

7. ماشين چرخاندن لبه هاي زباله

نصب شده در هر دو طرف پشت برش دیسک، استفاده می شود تا لبه های زباله را پس از برش دیسک به نوارها تقسیم کند.

8. آمپول فلاپ

برای ذخیره کمربند فولادی و تنظیم تفاوت سرعت بین برش دیسک و کویل استفاده می شود.

9دستگاه کشش دهنده

استفاده می شود برای جدا کردن نوار برش و تحقق تنظیم تنش، و بلند کردن پالت تغذیه coiler.

10. کالر

یکی از تجهیزات اصلی در واحد برش، نوار را پس از برش به یک کویل می چرخاند.

11. بارگذاری ماشین

نصب شده زیر رول کویلر، رول فولاد برش را از رول جدا می کند و آن را برای بلند کردن توسط جرثقیل کارگاه ارسال می کند.

12سیستم برق و کنترل

کنترل و تنظیم فرآیند کل واحد را تکمیل می کند و اقدامات منظم را مطابق با الزامات تولید و فرآیند تضمین می کند.

13سیستم هیدرولیک

از ایستگاه هیدرولیک، بلوک شیر، خط لوله و غیره تشکیل شده است. فشار کار سیستم: 10-12 MPa.
