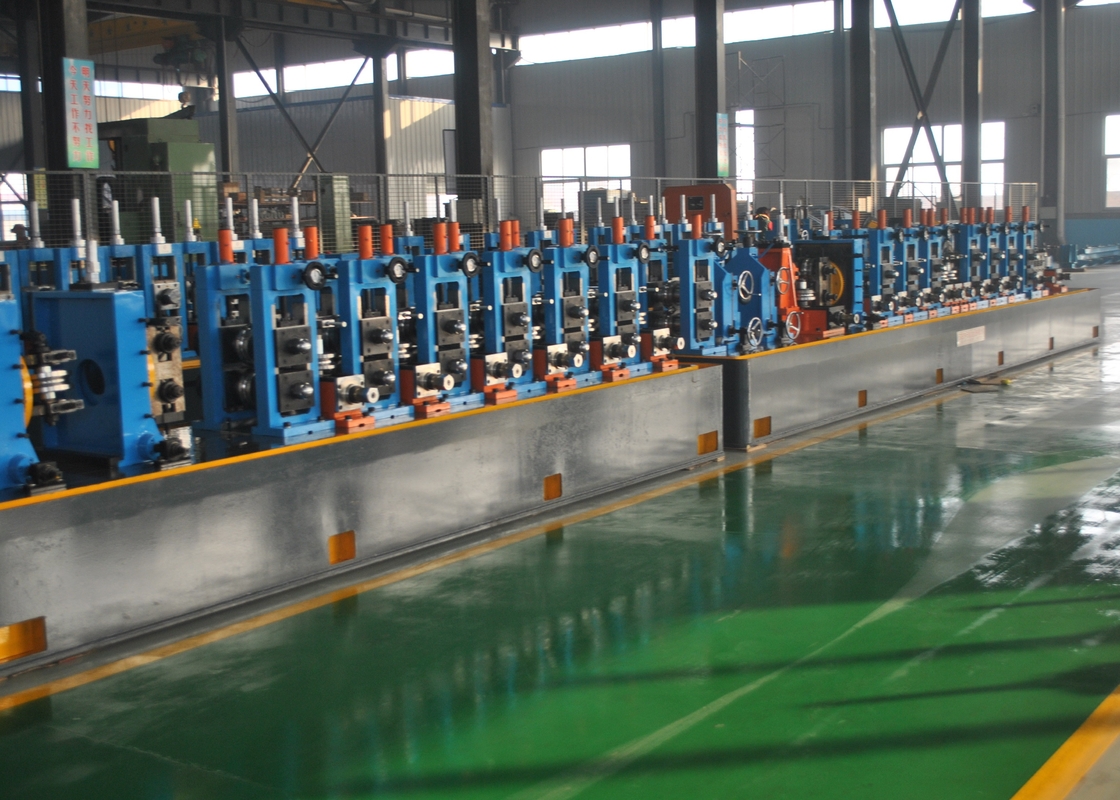

آسیاب لوله با فرکانس بالا 1-4mm ضخامت 50-101.6mm قطر

خط تولید لوله جوش داده شده با فرکانس بالای HG114 برای تولید لوله های جوش داده شده با قطر 50 تا 101.6 میلی متر با ضخامت دیواره 1.0 تا 4.0 میلی متر، از جمله لوله های مربع، مستطیل و تغییر شکل یافته با اندازه های مربوطه طراحی شده است. این خط تولید با طراحی عبور رول، لوله های فولادی جوش داده شده با کیفیت ماشینکاری عالی و مونتاژ با دقت بالا را ارائه می دهد.

خط تولید HG114 که برای بهبود ویژگی های عملیاتی، افزایش ایمنی و کاهش هزینه های غلتک طراحی شده است، از طراحی سوراخ با شعاع دوگانه برای حداکثر راندمان استفاده می کند.

• مشخصات مواد:مطابق با استاندارد YB189-64 (فولاد کم کربن و فولاد ساختاری کم آلیاژ)
• خواص مکانیکی:σb≤520Mpa, σs≤340MPa
• عرض نوار:160～320mm
• ضخامت نوار:1.0～4.0mm
• قطر لوله:φ50～φ101.6mm
• طول برش:4～6 متر (دقت ±0～3 میلی متر)
• سرعت شکل دهی:20～60 متر در دقیقه

الزامات کارگاه: عرض 8 متر × طول 100 متر × حداقل ارتفاع سقف 5 متر

جریان کار کامل از کویل تا محصول نهایی:

بارگیری کویل → برش/جوش → انباشتگر → شکل دهی → جوشکاری HF → براده برداری → خنک کننده → اندازه گیری → صاف کردن → برش سرد → انتقال → بسته بندی → انبار

• طراحی مندریل کنسولی با انبساط دوگانه
• سیستم پنوماتیک برای انبساط/انقباض/ترمز
• ظرفیت کویل: φ1000-1600mm OD, φ480-510mm ID
• حداکثر وزن نوار: 5T

• غلتک فشار بالایی که توسط سیلندر هیدرولیک کنترل می شود
• درایو موتور AC 3KW
• قابل انطباق با اندازه های مختلف کویل

• برش قیچی هیدرولیک
• حالت جوشکاری خودکار
• عرض 160-320 میلی متر، ضخامت 1.0-4.0 میلی متر را مدیریت می کند

• حداکثر سرعت مواد: 180 متر در دقیقه
• موتور قاب انباشتگر 37 کیلووات
• بدون آسیب سطحی به فولاد نواری

• ناحیه جوش را تا 900-950 درجه سانتیگراد (عرض 15 میلی متر) گرم می کند
• منبع تغذیه فرکانس متوسط 500 کیلووات
• کنترل حلقه بسته دما/سرعت

• برش با سرعت بالا و دقیق
• موتور درایو سروو 22 کیلووات
• موتور تغذیه 5.5 کیلووات با ترمز

• عملکرد خودکار کنترل شده توسط PLC
• 8-12 قطعه در دقیقه را پردازش می کند
• لوله هایی تا طول 6 متر را مدیریت می کند

• پرس هیدرولیک 4 ایستگاهی
• حداکثر فشار تست: 5MPa (50bar)
• طراحی مهر و موم شعاعی
• 4 لوله را به طور همزمان آزمایش می کند

یک سال گارانتی که شامل تعویض رایگان قطعات آسیب دیده در شرایط عملیاتی عادی می شود. پشتیبانی فنی در عرض 48 ساعت پس از اطلاع رسانی در طول دوره گارانتی در دسترس است. خدمات تعمیر پس از گارانتی در دسترس است (هزینه قطعات بر عهده خریدار است).
