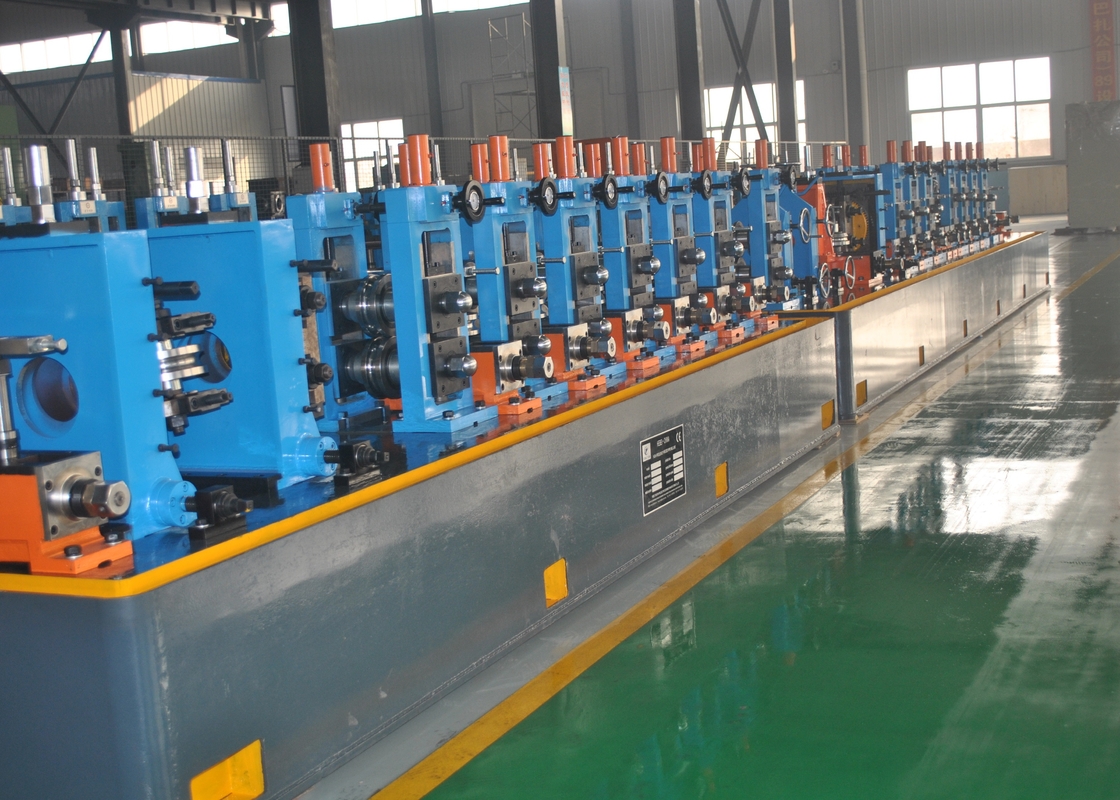

کارخانه لوله جوش داده شده با فرکانس بالا HG63x3.0mm برای لوله های فولادی

Name: کارخانه لوله جوش داده شده با فرکانس بالا HG63x3.0mm برای لوله های فولادی
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	TengTian
گواهی:	CE, ISO9001, BV
شماره مدل:	HG63

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

TengTian

گواهی:

CE, ISO9001, BV

شماره مدل:

HG63

نام محصول:

دستگاه آسیاب لوله جوشی با فرکانس بالا HG63x3.0mm دستگاه آسیاب لوله جوش داده شده مستقیم الکتریک

ضخامت کویل:

1.5-3 میلی متر

عرض سیم پیچ:

80-200 میلی متر

قطر داخلی:

φ550 φ610mm

قطر بیرونی:

φ1000 × φ1800 میلی متر

سرعت:

حداکثر 90 متر در دقیقه

ضمانت:

یک سال

مادی:

HRC کم کربن

Keywords:

High Frequency Welded Pipe Mill

برجسته کردن:

High Light

برجسته کردن:

دستگاه آسیاب لوله جوش داده شده 63 میلی متر

دستگاه آسیاب لوله جوش داده شده برقی مستقیم

آسیاب لوله جوشی با فرکانس بالا 3.0 میلی متر

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

بسته بندی ضد آب و دریانوردی را صادر کنید.

زمان تحویل:

60 روز کاری

شرایط پرداخت:

L/C ، T/T

قابلیت ارائه:

50 مجموعه/سال

توضیح محصول

آسیاب لوله های با فرکانس بالا HG63x3.0mm

مشخصات محصول

ویژگی	ارزش
ضخامت کویل	1.5 تا 3 میلی متر
عرض کویل	80 تا 200 میلی متر
قطر داخلی	φ550 φ610mm
قطر بیرونی	φ1000 φ1800mm
حداکثر سرعت	90 متر/دقیقه
تضمین	یک سال
مواد	HRC با کربن پایین

خلاصه ی محصول

خط تولید لوله های جوشکاری مستقیم با فرکانس بالا HG63x3 لوله های فولادی جوشکاری Φ25mm-Φ63mm با ضخامت دیواره 1.5mm-3.0mm را تولید می کند که قادر به تولید لوله های پروفایل شده 20X20-50X50mm است.استفاده از تکنولوژی پیشرفته تولید لوله داخلی و بین المللی، این خط تولید نوآورانه راه حل های اقتصادی و عملی را ارائه می دهد.

مشخصات فنی

مشخصات لوله های گرد	φ25-φ63mm، ضخامت: 1.5-3.0mm
مشخصات لوله مربع	20x20-50x50mm ضخامت: 1.5 تا 3.0mm
عرض فولاد نوار	80mm-200mm
ضخامت فولاد نوار	1.5mm-3.0mm
ظرفیت نصب شده برق	حدود 400KW
سرعت شکل گیری	حداکثر 90 متر در دقیقه
اندازه خط تولید	حدود 60×6 متري

جریان فنی خط تولید

به سمت بالا بکشید
باز کردن طناب
برش سر، دم
جوش دادن پشت سر و دم از فولاد
آمپولیسر مارپیچی
شکل دادن
جوش دادن با فرکانس بالا
از بین بردن خارجه
اندازه گیری
برش
بررسی و جمع آوری
وزن کردن
علامت گذاری
دسترسی به انبار

اجزای کلیدی

هيدرولیک دو مخروط Uncoiler:ویژگی های دو مخروط هیدرولیک کلیمپ با عملکرد سیلندر حرکت مخروط. قطر داخلی: Φ550-610mm، قطر بیرونی: Φ max=1800mm.

تراش و جوشکاری:موازي تکه ها را برش مي دهد و آنها را با هم جوش مي دهد. دستگير ها پهناي تکه: 80mm-200mm، ضخامت: 1.5mm-3.0mm.

آمپول مارپیچی:ارائه می دهد نوار فولادی پیوسته به واحد تشکیل طول ذخیره: 400-1000mm، قطر: 4.2m

کارخانه شکل دهی و اندازه گیری:7 استند رول افقی، 9 استند رول عمودی. موتورهای اصلی DC: 75Kw هر یک برای شکل دادن و اندازه گیری بخش ها.

جوشگر فرکانس بالا 200Kw:نوع خنک کننده آب به آب، مدل همه در یک، نوع موازی.

جزئیات ساختار تجهیزات

مجموعه تغذیه:کنترل خطوط فولادی حدود بالا و پایین برای عملکرد بدون مشکل
پنج رولی مساوی کننده غیرفعال:نوار فولادی سطح با استفاده از ساختار بالینی 2/پایینی 3 رول
استند رول افقی:قطعات کلیدی برای تشکیل لوله های لوله ای با شاخه های Φ65mm
استند رول عمودی:تنظیم یک پیچ با میله های Φ40mm
استند راهنمای بخیه جوش:کنترل زاویه باز کردن و جهت جوش (±20 درجه تنظیم)
استند رول فشرده:لوله ها با شاخه های Φ45 میلی متر
دستگاه خارجي برر را حذف کنيد:سیستم برش دوگانه برای پاک کردن بخیه جوش
خنک کننده آب:ترکیب پاشیدن و حمام آب برای صاف کردن دقیق
دستگاه صاف کننده خشن:دو مجموعه از صاف کردن چهار رول با روش سه نقطه ای

سیستم انتقال

مجموعه محور کاردان:جعبه گیربکس را به پایه های رول افقی با عملکرد حفاظت از بیش از حد متصل می کند.

جعبه گیربکس کاهش:کاهش دهنده دنده های پیچ دوم با مواد دنده های منحنی 20CrMnTi برای دوام
