خط تولید لوله های جوشکاری با فرکانس بالا HG127 برای تولید لوله های گرد جوشکاری با قطر F40 ≈ 127mm و 1.5 ≈ 4 طراحی شده است.5mm در ضخامت دیوار و همچنین 40×40--100×100mm لوله های مربع با ضخامت از 1.5-4.5mm و لوله های تغییر شکل در اندازه های مربوطه. اتخاذ طراحی رول عبور، خط تولید می تواند لوله های فولادی جوش با ماشینکاری با کیفیت خوب و مونتاژ دقت بالا را تولید کند.
- پارامترهای اصلی و مشخصات:
مطابق با استاندارد YB189-64
ماده: فولاد کم کربن و فولاد کم آلیاژ ساختمانی
خواص مکانیکی: σb≤520Mpa,σs≤365MPa
پهنای نوار: 160×400mm
ضخامت نوار:1.5 ٫4.5mm
径قطر داخلی کویل:φ508φ610mm
قطر بیرونی کویل ها:φ1500φ2000mm
وزن کویل:≤10.0T
- مشخصات لوله های جوشیده شده
اندازه لوله مربع: 40×40-100×100mm
- ضخامت لوله گرد:1.5 ٫4.5mm
ضخامت لوله مربع:1.5 تا 4.5 ميلي متر
- طول لوله نهایی: 4×12 متری
- دقت برش: ± 1.5mm
- سرعت شکل دهی:75X45 80m/min؛100X100 60m/min
- تامین برق، آب و هوا
| 1 |
قدرت |
حجم قدرت خط |
حدود 900 کيلووايت |
| منبع برق |
380 ولت/60 هرتز/3 فاز |
| 2 |
آب خنک کننده گردش
|
جریان |
20 تن/ساعت 30 تن/ساعت |
| حجم استخر |
30 متر3 |
| 3 |
هوا فشرده
|
جریان |
5 متر3/دقيقه |
| فشار |
۵٫۱۱ کیلوگرم/ سانتی متر2 |
6 متر عرض، 100 متر طول، حداقل 5 متر ارتفاع از ريل سقف تا زمين
بارگیری کپسول → جدا کردن → برش و جوش → انبوه کننده مارپیچی افقی → شکل دهی، جوش HF، خنک سازی، خنک سازی، اندازه گیری، راست کردن → میخ برش → بسته بندی → ذخیره سازی
- دو مخروط هیدرولیکبازکننده
آن است که از ساخت یک مخروط است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است. بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش،فشرده سازی و ترمز کردن لوله ها.هيدرولیک گسترش و رانش پنوماتیک
| قطر پیچ |
Φ1600-2000mm |
| قطر داخلی کویل |
Φ508-610mm |
| عرض نوار |
160 تا 400 میلی متر |
| عرض نوار |
1.5-4.5mm |
| وزن نوار |
حداکثر 7.0T |
| نوع گسترش |
هیدرولیک گسترش،ساخت بلوک کششی
|
| شکستن |
درایو پنوماتیک، دو عدد شکستن دیسک
|
| مواد لوله |
40Cr،HB220-260 |
| مرکز بالاتر |
1100 میلی متر |
- دستگاه تراز سر راست و چنگال
این واحد به طور عمده برای هدایت سر فولادی ورودی کویل جدید به واحد صاف کننده استفاده می شود.
قدرت موتور سر مستقیم: AC1.5KW
فشار پردازش:7Mpa
واحد تراز با 2 پیچ رول و تراز 5 رول.
قطر رول چسب:Ф180mm
قطر رول تراز:Ф120mm
موتور چسباندن و تراز کردن:15kW
ماشین تراش و جوشبرای برش انتهای نامنظم نوارها و سپس اتصال نوارها با جوش استفاده می شود.
| عرض برش |
160 تا 400 میلی متر |
| ضخامت جوش |
1.5-4.5mm |
| نوع برش |
برش هیدرولیکی |
| روش فشرده سازی |
هیدرولیک |
| راه جوش |
جوشگر CO2TIG |
| نوع جوش |
جوش خودکار |
| مواد تیغه |
H13 |
| فشار هیدرولیکی |
10MPA |
| فشار هوا |
0.5MPa |
| چرخه کار |
حداکثر.300 ثانیه |
این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.
دستگاه تغذیه
این شامل اصلی فریم، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت از سرعت کاهش، فشار و حمل رول، سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی؛آن را می تواند قطعه فولاد را به آمپولیاتور و زمان متوسط آن را به انتقال انتقال سرعت حمل اطلاعات به سیستم کنترل الکتریکی، زمانی که ما درخواست توقف حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه،و همچنین می تواند سرعت را تنظیم کند تا موتور الکتریکی را حمل کند و واحد سرعت مواد را حمل کند.
مجموعه فریم آمپولیتر: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.
دستگاه مواد ارسال: شامل قاب، رول های جهت هدایت، رول های هدایت از مکان بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی.
پارامترهای فنی
سبک کار: دایره ثابت
قطر:5.0M
مزیت: ذخیره سازی مواد بیشتر، بدون ضربه به سطح فولاد
ضخامت کویل فولادی:1.5 تا 4.5 میلی متر
عرض:160-400mm
سرعت حرکت مواد حمل کننده: Vmax=120m/min
قدرت موتور الکتریکی مستقیم فشار و حمل: 30KW
موتور الکتریکی قاب آمپولیشن: 55KW

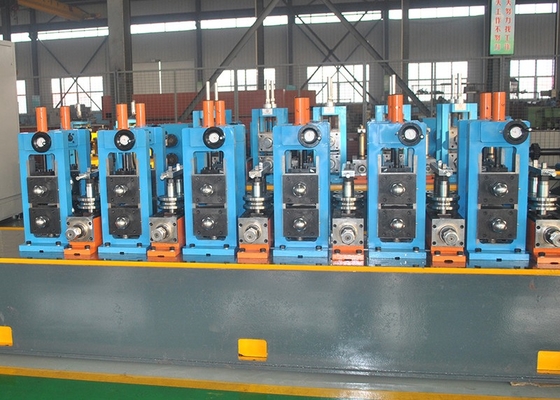

- آسیاب شکل دهی و اندازه گیری

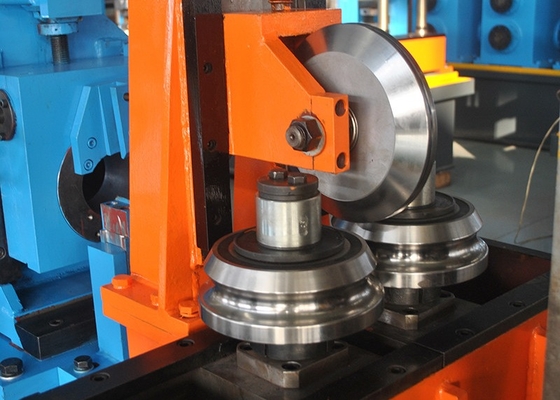

مولد شکل گیری و اندازه گیری از اصل شکل گیری نوع رول و جوش دادن با فرکانس بالا استفاده می کند.نوار توسط دستگاه تغذیه در آسیاب به ماشین شکل دهی تغذیه می شود و رول شکل دهی به طور مداوم می چرخد و نوار را به شکل مورد نیاز فشار می دهدبه دلیل پوست و اثر مشابه، جریان فرکانس بالا بر روی مفصل جوش متمرکز می شود که به سرعت گرم می شود و به دمای جوش می رسد.
سرعت شکل گیری:75X4580m/min؛100X10060m/min
قطر لوله گرد: 40 تا 127 میلی متر
ضخامت لوله گرد:1.5-4.5mm
اندازه لوله مربع: 40*40-100*100 میلی متر
ضخامت لوله مربع پایان:1.5-4.5mm
موتور اصلی: DC 160KW + 160KW
برای برش دقیق لوله به طول به طور خودکار در شرایطی استفاده می شود که لوله به طور مداوم از آسیاب با سرعت بالا تحویل داده شود.
قطر لوله گرد:Φ40-130mm، ضخامت:1.2-5.0mm،Q235 OR زیر درجه.
موتور راننده۲۲ کیلو وات(15 SERVO(یاسکاوا)
موتور تغذیه:5.5KW 4.4 SERVO(یاسکاوا)
موتور برش تیغه:22KW18.5 سرو(ساخته شده در چین)
نوع تغذیه:تغذیه چند بخش سرو،
حداکثر سرعت 60m/min
ابزار کلیمپ: گروه 3"
قدرت تنگ:هیدرولیک
زنجیر کشش:فولاد
تیغه:فولاد یا آلیاژ سرعت بالا,روز550 میلی متر
مدل دستگاه کاهش دهنده برش:150
طول قفسه:4.5 متر
دیمانس:5600*1800*1400 میلی متر
بعد از برش، لوله ي پاياني که روي ميز حمل و نقل کار ميکنه، بعد از استفاده از دستگاه اتوماتيك
