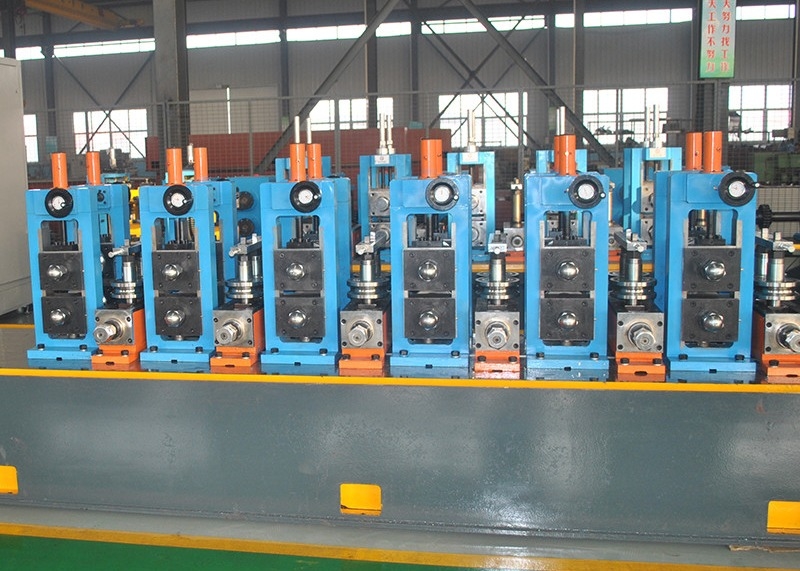

کارخانه لوله جوشکاری با فرکانس بالا HG127 برای لوله های 40-127 میلی متری

کارخانه لوله جوش داده شده با فرکانس بالا برای تولید فولاد ساختمانی کم کربن و کم آلیاژ.

خط تولید لوله جوش داده شده با فرکانس بالای HG127 لوله های گرد جوش داده شده (Ф40～127mm قطر، 1.5～4.5mm ضخامت دیواره) و لوله های مربع (40×40--100×100mm) را تولید می کند. با طراحی دقیق عبور رول، لوله های فولادی جوش داده شده با کیفیت بالا را با کیفیت ماشینکاری عالی و دقت مونتاژ تولید می کند.

• مطابق با استاندارد YB189-64
• جنس: فولاد کم کربن و فولاد ساختمانی کم آلیاژ
• خواص مکانیکی: σb≤520Mpa, σs≤365MPa
• عرض نوار: 160～400mm
• ضخامت نوار: 1.5～4.5mm
• قطر داخلی کویل: φ508～φ610mm
• قطر بیرونی کویل: φ1500～φ2000mm
• وزن کویل: ≤10.0T

6 متر عرض، 100 متر طول، حداقل 5 متر ارتفاع از ریل های سقف تا زمین.

بارگیری کویل → باز کردن کویل → برش و جوشکاری → انباشتگر مارپیچ افقی → شکل دهی، جوشکاری HF، براده برداری، خنک کننده، اندازه گیری، صاف کردن → اره برش → بسته بندی → انبار

• قطر بیرونی کویل: Φ1600-2000mm
• قطر داخلی کویل: Φ508-610mm
• عرض نوار: 160-400mm
• ضخامت نوار: 1.5-4.5mm
• وزن نوار: حداکثر 7.0T
• نوع گسترش: گسترش هیدرولیک، ساختار بلوک کشویی
• ترمز: درایو پنوماتیک، 2 عدد ترمز دیسکی

• توان موتور سر صاف: AC1.5KW
• فشار پردازش: 7Mpa
• واحد تراز با 2 رول نیشگون و 5 رول تراز
• قطر رول نیشگون: Ф180mm
• قطر رول تراز: Ф120mm

• عرض برش: 160-400mm
• ضخامت جوش: 1.5-4.5mm
• نوع برش: برش هیدرولیک
• روش جوشکاری: جوشکار CO2TIG
• جنس تیغه: H13

• سرعت شکل دهی: 75X45--80m/min; 100X100--60m/min
• موتور اصلی: DC 160KW+160KW

• قطر لوله گرد: Φ40-130mm، ضخامت: 1.2-5.0mm
• موتور محرک: 22KW (15 SERVO YASKAVA)
• موتور تغذیه: 5.5KW 4.4 SERVO YASKAVA
• موتور برش تیغه: 22KW 18.5servo
• حداکثر سرعت: 60m/min
