خط تولید لوله های جوش داده شده با فرکانس بالا HG32 برای تولید لوله های جوش داده شده با قطر F16 ≈ 45mm و 0.7 ≈ 1 طراحی شده است.با ضخامت دیواره 5 میلی متر و همچنین لوله های مربع و مستطیل و لوله های تغییر شکل با اندازه مناسببا اتخاذ طرح عبور رول، خط تولید می تواند لوله های فولادی جوشیده را با ماشینکاری با کیفیت خوب و مونتاژ دقیق تولید کند.
با توجه به دستورالعمل طراحی برای بهبود شخصیت عملیاتی و محیط زیست و ایمنی و شخصیت تولید ، کاهش هزینه رولر برای تضمین بهره وری بالا ،خط توليد HG32 از سبک سوراخ دو قطر استفاده ميکنه.
پارامترهای اصلی و مشخصات:
1.مواد مشخصات:
مطابق با استاندارد YB189-64
ماده: فولاد کم کربن و فولاد کم آلیاژ ساختمانی
- خواص مکانیکی: σب≤520Mpa,σs≤365MPa
- عرض نوار: 50 ∼ 140 میلی متر
- ضخامت نوار:0.7 ٫1.5 میلی متر
- قطر داخلی کویل ها:φ480φ520mm
قطر بیرونی کویل ها:φ1000·φ1500mm
وزن کویل: ≤2T
2مشخصات لوله های جوشیده شده:
(1) قطر لوله گرد:φ16 φ45mm
(2) ضخامت دیوار لوله:0.7 ٫1.5 میلی متر
(3) طول قطع ثابت: 49 متر
(4) دقت برش لوله: 0 ≈ 3mm
3. سرعت شکل دادن: 30 ≈ 90m / min
4برق، آب و هوا
| 1 |
قدرت |
حجم قدرت خط |
حدود 250 کيلو وات |
| منبع برق |
۴۱۵ ولت/۵۰ هرتز/۳ فاز |
| 2 |
آب خنک کننده گردش
|
جریان |
15 تن/ساعت 20 تن/ساعت |
| حجم استخر |
20 متري3 |
| 3 |
هوا فشرده
|
جریان |
5 متر3/دقيقه |
| فشار |
3-5kg/cm2 |
1.بازکننده
بازکنندهاز ساختاری از دو تکه گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است.بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن mandrels.
در بدن اصلی دو لوله وجود دارد. هر لوله از چهار لوله تشکیل شده است که می تواند به صورت شعاعی در همان زمان حرکت کند.اتصال چهار استار در دو گروه در دو شاخه نصب می شود. با استفاده از سیلندر هوا ، آنها را گسترش و انقباض شعاعی. هنگامی که یک mandrel است uncoiling, دیگری در پایان دیگر قرارداد برای بار یک کویل جدید و حفظ آن را با گسترش,که پس از آن با بازوی محافظ بر روی mandrel مجهز شده است تا مانع از گشودن کویل در طول uncoiling شود. هنگامی که کار باز کردن لوله در حال کار به پایان می رسد ، می توانید درایو موقعیت را به پایین بکشید و لوله را به صورت دستی 180 ° بچرخانید. سپس لوله را به سوراخ موقعیت خود برگردانید.حالا کویل جدید در موقعیت کاری استچرخه ها به این شکل تکرار می شوند.
| OD از کویل |
Φ1000-1500 میلی متر |
| شناسه کویل |
Φ480-520mm |
| عرض نوار |
50 تا 140 میلی متر |
| ضخامت نوار |
0.7-1,5 میلی متر |
| وزن نوار |
Max2T |
| نوع گسترش |
بطور مکانیکی گسترش می یابد |
| استراحت کن |
رانندگي پنوماتيک |
2.ماشین برش و جوش
ماشین برش و جوشبرای برش انتهای نامنظم نوارها و سپس اتصال نوارها با جوش استفاده می شود.
| عرض نوار |
50 تا 140 میلی متر |
| ضخامت جوش |
0.7-1,5 میلی متر |
| نوع برش |
برش دستی |
| حالت جوش |
دستي |
| فشار پنوماتیک |
0.5MPa |
| چرخه کار |
حداکثر 300 ثانیه |
3.واحد انبوه افقی
این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.
(1) دستگاه مواد فشار و حمل: این شامل چارچوب، موتور الکتریکی، واحد ترمز، محور قدرت انتقال جهت چرخش سرعت کاهش، فشار و حمل رول،سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی شده؛ آن را می تواند فولاد نوار را به آمپولیاتور و زمان های متوسط آن را به انتقال اطلاعات سرعت حمل به سیستم کنترل الکتریکی،وقتي که ما خواستار متوقف کردن حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه، و همچنین می تواند سرعت را تنظیم برای حمل موتور الکتریکی و واحد سرعت مواد حمل.
(2) مجموعه فریم آمپولی: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.
(3) دستگاه مواد فرستنده: شامل قاب، رول های جهت گیری، رول های هدایت کننده از مکان بالا یا پایین است.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی.
(4) پارامترهای فنی:
سبک کار: تغییر دایره
مزیت: مواد ذخیره سازی بیشتر، بدون ضربه به سطح فولادی.
ضخامت کویل فولادی:0.7-1,5 میلی متر
عرض:50-140mm
منطقه ذخیره سازی:3.0 متر
سرعت حرکت مواد حمل کننده: Vmax=240m/min
شکل چسبندگی: پنوماتیک 6Mpa
قدرت موتور الکتریکی فشار و حمل:11KW
موتور الکتریکی قاب آمپولیشن: 15KW

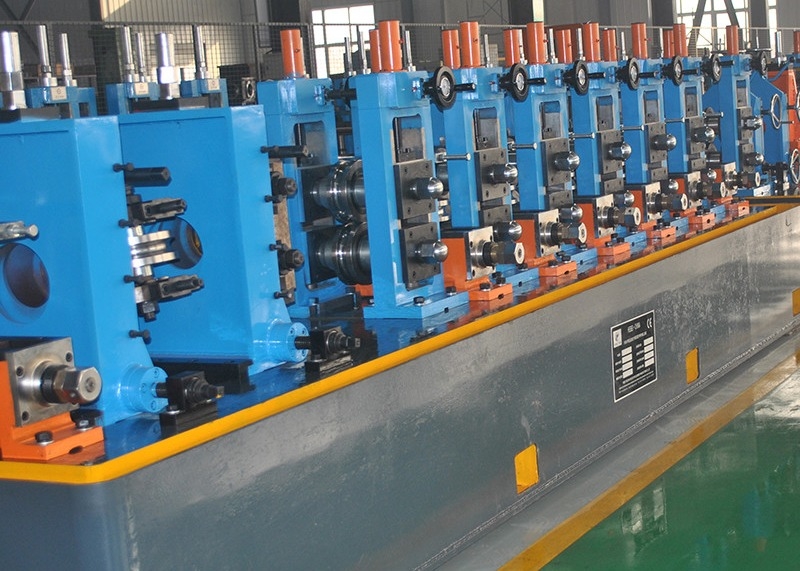

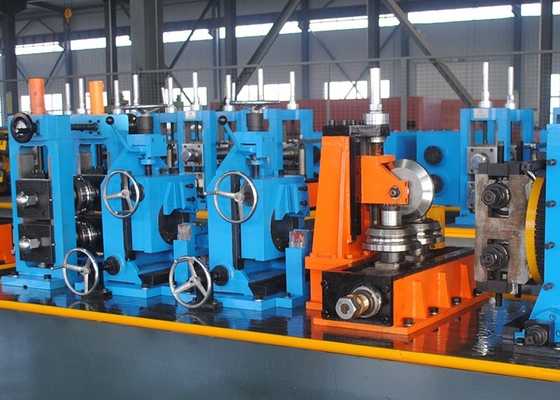

4.آسیاب شکل دهی و اندازه گیری
مولد شکل گیری و اندازه گیری از اصل شکل گیری نوع رول و جوش دادن با فرکانس بالا استفاده می کند.نوار توسط دستگاه تغذیه در آسیاب به ماشین شکل دهی تغذیه می شود و رول شکل دهی به طور مداوم می چرخد و نوار را به شکل مورد نیاز فشار می دهدبه دلیل پوست و اثر مشابه، جریان فرکانس بالا بر روی مفصل جوش متمرکز می شود که به سرعت گرم می شود و به دمای جوش می رسد.بخیه لوله تحت فشار رول های فشرده جوش داده می شودلوله های جوشیده شده با اندازه مورد نیاز پس از خنک شدن، اندازه گیری و راست کردن اولیه می توانند به دست آیند.
| در حال شکل دادن به "پايپ او دي". |
گردΦ16mm ≈ φ45mm
مربع 15x15mm-36x36mm
مستطیل 10x20mm-30x40mm
|
| شکل دادن ضخامت دیواره لوله |
گرد0.7-1.5mm
مربع 0.7-1.0mm
|
| سرعت شکل گیری |
30-90 متر/دقیقه |
| تعداد استانداردهای شکل گیری، افقی |
8 |
| تعداد استانداردهای شکل گیری، عمودی |
8 |
| تعداد استانداردهای اندازه گیری، افقی |
6 |
| تعداد استانداردهای اندازه گیری، عمودی |
6 |
| سر ترک ها |
1 مجموعه
1套
|
| قطب گره و مواد استند رول افقی |
Φ40mm، ماده 40Cr |
| دی آمپر و مواد پایه ی عمودی رول |
Φ25mm، ماده 40Cr |
| دستگاه برش بر |
2 مجموعه 2套 |
| موتور اصلی |
55 کیلووات |
5.دستگاه برش اره
دستگاه برش اره برای برش دقیق لوله به طول به طور خودکار تحت شرایطی که لوله به طور مداوم از آسیاب با سرعت بالا تحویل داده می شود استفاده می شود.
| قطر لوله |
Φ16-φ45mm |
| WT لوله |
0.7-1,5 میلی متر |
| طول قطع ثابت |
۴ تا ۱۲ متری |
| دقت برش |
۰ ۰۳ میلی متر |
| موتور برش تیغه نرد |
AC7.5kW |
| موتور راننده گاراژ |
DC11kW |
| سرعت برش |
حداکثر 90 متر در دقیقه |
6.میز رول، بنچ و دستگاه بسته بندی
لوله های آماده در امتداد جدول رول حرکت می کنند و به طور خودکار به روی بنچ منتقل می شوند. سپس دستگاه بسته بندی ساده لوله ها را به شکل شش گوشه بسته بندی می کند.
دستگاه ساده بسته بندی حاوی ظروف و تجهیزات جهت گیری با نیروی پنوماتیک است.
موتور صندلی رول: 3KW.
7.رولر:
ماده:Cr12
