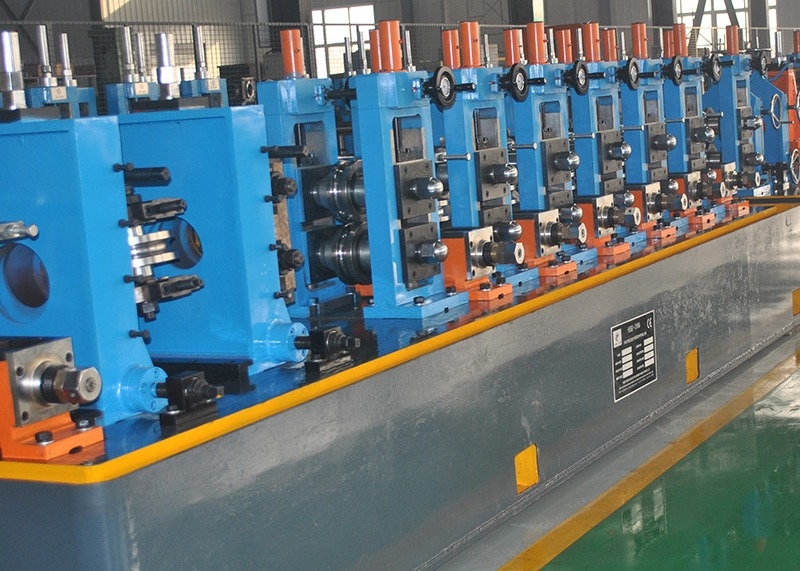

آسیاب لوله های با فرکانس بالا 16-45mm 0.7-1.5mm 90m/min

خط تولید لوله جوش داده شده با فرکانس بالا HG32 برای تولید لوله های جوش داده شده از قطر 45 میلی متر ф 16 و به ضخامت دیواره 1.5 میلی متر 0.7 ～ و همچنین لوله های مربع ، مستطیل و تغییر شکل در اندازه های مربوطه طراحی شده است. این خط تولید با طراحی Roll Pass ، لوله های فولادی جوش داده شده را با کیفیت ماشینکاری عالی و مونتاژ با دقت بالا ارائه می دهد.

خط تولید HG32 که با طراحی سوراخ دو حلقه ای طراحی شده است ، بازده عملیاتی ، بهبود محیط کار ، ایمنی و کاهش هزینه های غلتک را در حالی که بهره وری بالا را حفظ می کند ، در اولویت قرار می دهد.

• مطابق با استاندارد YB189-64
• مواد: فولاد کربن کم و فولاد ساختاری آلیاژ کم
• خصوصیات مکانیکی: σb≤520mpa ، σs≤365mpa
• عرض نوار: 50 ～ 140 میلی متر
• ضخامت نوار: 1.5 میلی متر 0.7 ～
• قطر داخلی کویل ها: φ480 ～ φ520mm
• قطر بیرونی کویل ها: φ1000 ～ φ1500mm
• وزن سیم پیچ: ≤2t

• قطر لوله گرد: φ16 ～ φ45mm
• ضخامت دیواره لوله ها: 1.5 میلی متر 0.7 ～
• طول برش ثابت: 4 ～ 9 متر
• دقت برش لوله: 3 میلی متر 0 ～

Uncoiler دارای یک ساختار مضاعف و ساختار ماندرل با سیستم پنوماتیک برای گسترش ، پیمانکاری و عملیات ترمز است. دو ماندار با پیوندهای چهار نوار با متناوب بین موقعیت های بارگذاری و عدم روغن کاری ، عملکرد مداوم را امکان پذیر می کنند.

این واحد نوار نامنظم را به پایان می رساند و نوارها را از طریق جوشکاری متصل می کند.

این واحد شامل دستگاه مواد مطبوعات و حمل ، مونتاژ باتری ، حمل واحد مواد و واحد کنترل الکتریکی برای کارآمد مواد است.

این آسیاب با استفاده از شکل گیری نوع غلتکی و جوشکاری القایی با فرکانس بالا ، از طریق چرخش مداوم و فشار مداوم به لوله هایی با ابعاد دقیق می چرخد.

این دستگاه دقیقاً لوله ها را به طول در طول تولید مداوم با سرعت بالا کاهش می دهد.

لوله های تمام شده در امتداد جدول رول به سمت نیمکت حرکت می کنند ، جایی که آنها به طور خودکار با استفاده از تجهیزات تراز پنوماتیک رانده شده به شکل شش ضلعی بسته بندی می شوند.

موتور نیمکت رول: 3 کیلو وات

مواد: CR12
