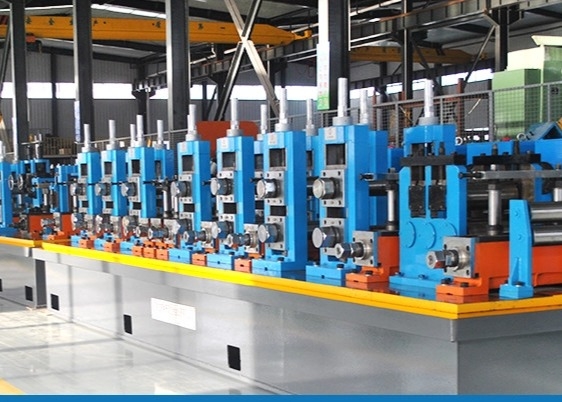

کارخانه لوله جوش داده شده با فرکانس بالا برای لوله های 20-60 میلی متری با سرعت 90 متر در دقیقه

Name: کارخانه لوله جوش داده شده با فرکانس بالا برای لوله های 20-60 میلی متری با سرعت 90 متر در دقیقه
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	TengTian
گواهی:	CE, ISO9001, BV
شماره مدل:	HG60

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

TengTian

گواهی:

CE, ISO9001, BV

شماره مدل:

HG60

Product name:

High Frequency Welded Pipe Mill Ff Ffx Forming Style Cold Roll

Coil Thickness:

1.0-3.5mm

Coil Width:

60-190mm

Inner diameter:

φ480～φ520mm

Outer diameter:

φ1000～φ1800mm

speed:

max 90m/min

Warranty:

One year

Material:

Low carbon HRC

Keywords:

High Frequency Welded Pipe Mill

برجسته کردن:

High Light

برجسته کردن:

آسیاب لوله جوش داده شده با فرکانس بالا 60 میلی متر

آسیاب لوله جوشی با فرکانس بالا

آسیاب لوله جوشی با فرکانس بالا 60 میلی متر

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 ست

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات بسته بندی ضد آب و دریایی.

زمان تحویل:

90 روز کار

شرایط پرداخت:

L / C ، T / T

قابلیت ارائه:

50 مجموعه در سال

توضیح محصول

فرکانس بالا ولساید لوله آسیاب FF FFX شکل گیری سبک رول سرد

مشخصات محصول

ویژگی	ارزش
ضخامت کویل	1.0 تا 3.5 میلی متر
عرض کویل	۶۰ تا ۱۹۰ میلی متر
قطر داخلی	φ480 φ520mm
قطر بیرونی	φ1000 φ1800mm
سرعت	حداکثر 90 متر/دقیقه
تضمین	یک سال
مواد	HRC با کربن پایین

توضیحات محصول

خط تولید HG60 دارای یک طراحی سوراخ دو قطر است که برای بهبود ویژگی های عملیاتی، ایمنی و بهره وری تولید در حالی که کاهش هزینه های رولر بهینه شده است.

مشخصات مواد

مطابق با استاندارد YB189-64:

مواد: فولاد کم کربن و فولاد ساختمانی کم آلیاژ
خواص مکانیکی: σb≤520Mpa، σs≤365MPa
عرض نوار: 60-190mm
ضخامت نوار: 1.0-3.5mm
قطر داخلی کویل ها: φ480·φ520mm
قطر بیرونی کویل ها: φ1000·φ1800mm
وزن کویل: ≤2.5T

مشخصات لوله های جوشیده

لوله گرد φ20-φ60mm، ضخامت 1.0-3.5mm
طول قطع ثابت: 4-9 متر
دقت برش لوله: 0-3mm
سرعت شکل گیری: 90m/min

تامین برق، آب و هوا

ماده	مشخصات
حجم قدرت	حدود 200KW (380V / 50Hz / 3phase)
آب خنک کننده گردش	جریان: 15T/h20 T/h، حجم استخر: 20m3
هوا فشرده	جریان: 5m3 / دقیقه، فشار: 3-5kg / cm2

الزامات کارگاه: عرض 6 متر، طول 80 متر، حداقل ارتفاع 5 متر از ریل های سقف تا زمین.

فرآیند تولید

بارگیری کپسول → جدا کردن → برش و جوش → انبوه کننده مارپیچ افقی → شکل دهی، جوش HF، خنک سازی، خنک سازی، اندازه گیری،راست کردن → STD: تراشه سرد برش → انتقال → بسته بندی → ذخیره سازی

اجزای کلیدی

بازکننده:

ساختار دو طرفه و چترهای کنتیلیور
سیستم پنوماتیک برای گسترش، انقباض و ترمز
دو ماندرل با اتصال چهار بار برای حرکت شعاعی
OD از کویل: Φ1000-1800mm
ID کویل: Φ480-520mm
نوع گسترش: گسترش مکانیکی
وقفه: رانندگی پنوماتیک

ماشین تراش و جوش خودکار:

عرض نوار: 60-190mm
ضخامت جوش: 1.0-3.5mm
نوع برش: برش خودکار
مدل جوش: جوش خودکار
فشار پنوماتیک: 0.5MPa
چرخه کار: حداکثر 300 ثانیه

کارخانه شکل دهی و اندازه گیری:

شکل گیری لوله OD: لوله گرد φ20-φ60mm
ضخامت دیوار: 1.0-3.5mm
سرعت شکل گیری: 90m/min
7 استند شکل گیری افقی و 8 استند شکل گیری عمودی
5 استند اندازه گیری افقی و 5 استند اندازه گیری عمودی
موتور اصلی: 75kW + 90kW

جوشگر حالت جامد 200KW با فرکانس بالا:

قدرت خروجی: پاوت>200 کیلو وات
فرکانس: 400 تا 450KHZ
قدرت اسمی: 100kW
منبع برق: سه فاز 380V/50Hz
جریان خط: 220A
اینورتر MOSFET: 60kW×2
