منطراحی جدید
با توجه به دستورالعمل طراحی برای بهبود شخصیت عملیاتی و محیط زیست و ایمنی و شخصیت تولید ، کاهش هزینه رولر برای تضمین بهره وری بالا ،خط توليد HG60 از سبک سوراخ دو قطر استفاده ميکنه.
- پارامترهای اصلی و مشخصات:
مطابق با استاندارد YB189-64
ماده: فولاد کم کربن و فولاد کم آلیاژ ساختمانی
خواص مکانیکی: σb≤520Mpa,σs≤365MPa
عرض نوار:60-190mm
ضخامت نوار:1.0 تا 3.5 میلی متر
قطر داخلی کویل ها:φ480φ520mm
قطر بیرونی کویل ها:φ1000·φ1800mm
وزن کویل: ≤2.5T
- مشخصات لوله های جوشیده شده:
(1) لوله گرد φ20-φ60mm، ضخامت 1.0-3.5mm
(2) طول قطع ثابت:4-9m
(3) دقت برش لوله: 0-3mm
- سرعت شکل گیری:90m/min
- تامین برق، آب و هوا
| 1 |
قدرت |
حجم قدرت خط |
حدود 200 کيلو وات |
| منبع برق |
380 ولت / 50 هرتز / 3 فاز |
| 2 |
آب خنک کننده گردش |
جریان |
15 تن/ساعت 20 تن/ساعت |
| حجم استخر |
20 متري3 |
| 3 |
هوا فشرده |
جریان |
5 متر3/دقيقه |
| فشار |
3-5kg/cm2 |
کارگاه: عرض 6 متر، طول 80 متر، ارتفاع حداقل 5 متر از ریل های سقف تا زمین.
روش
بارگذاری کپسول → جدا کردن → برش و جوش → انباشت اسپیرال افقی → شکل دهی، جوش HF، خنک سازی، خنک سازی، اندازه گیری، راست کردن → STD
پارامترهای هر ماشین
1.غیرکویلر
بازکنندهاز ساختاری از دو تکه گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است.بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن mandrels.
در بدن اصلی دو لوله وجود دارد. هر لوله از چهار لوله تشکیل شده است که می تواند به صورت شعاعی در همان زمان حرکت کند.اتصال چهار استار در دو گروه در دو شاخه نصب می شود. با استفاده از سیلندر هوا ، آنها را گسترش و انقباض شعاعی. هنگامی که یک mandrel است uncoiling, دیگری در پایان دیگر قرارداد برای بار یک کویل جدید و حفظ آن را با گسترش,که پس از آن با بازوی محافظ بر روی mandrel مجهز شده است تا مانع از گشودن کویل در طول uncoiling شود. هنگامی که کار باز کردن لوله در حال کار به پایان می رسد ، می توانید درایو موقعیت را به پایین بکشید و لوله را به صورت دستی 180 ° بچرخانید. سپس لوله را به سوراخ موقعیت خود برگردانید.حالا کویل جدید در موقعیت کاری استچرخه ها به این شکل تکرار می شوند.
| OD از کویل |
Φ1000-1800mm |
| شناسه کویل |
Φ480-520mm |
| عرض نوار |
۶۰ تا ۱۹۰ میلی متر |
| ضخامت نوار |
1.0 تا 3.5 میلی متر |
| وزن نوار |
حداکثر 2.5T |
| نوع گسترش |
بطور مکانیکی گسترش می یابد |
| استراحت کن |
رانندگي پنوماتيک |
ماشین تراش و سِلدر اتوماتیکبرای برش انتهای نامنظم نوارها و سپس اتصال نوارها با جوش استفاده می شود.
| عرض نوار |
۶۰ تا ۱۹۰ میلی متر |
| ضخامت جوش |
1.0 تا 3.5 میلی متر |
| نوع برش |
برش خودکار |
| مدل جوش |
جوش خودکار |
| فشار پنوماتیک |
0.5MPa |
| چرخه کار |
حداکثر 300 ثانیه |
مارپیچآمپولیتر
این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.
دستگاه مواد فشار و حمل: این شامل چارچوب، موتور الکتریکی، واحد ترمز، محور قدرت انتقال جهت چرخش سرعت کاهش، فشار و حمل رول،سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی شده؛ آن را می تواند فولاد نوار را به آمپولیاتور و زمان های متوسط آن را به انتقال اطلاعات سرعت حمل به سیستم کنترل الکتریکی،وقتي که ما خواستار متوقف کردن حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه، و همچنین می تواند سرعت را تنظیم برای حمل موتور الکتریکی و واحد سرعت مواد حمل.
مجموعه فریم آمپولیتر: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.
دستگاه مواد ارسال: شامل قاب، رول های جهت هدایت، رول های هدایت از مکان بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی.
Tپارامترهای فنی:
مزیت: مواد ذخیره سازی بیشتر، بدون ضربه به سطح فولادی.3.5 متر
ضخامت کویل فولادی:1.0-3.5mm؛ عرض:60-190mm
سرعت حرکت مواد حمل کننده: Vmax=200m/min
فشار روغن هیدرولیکی:7Mpa
قدرت موتور الکتریکی مستقیم فشار و حمل:13KW
موتور الکتریکی فریم باتری: 15KW
آسیاب شکل دهی و اندازه گیری

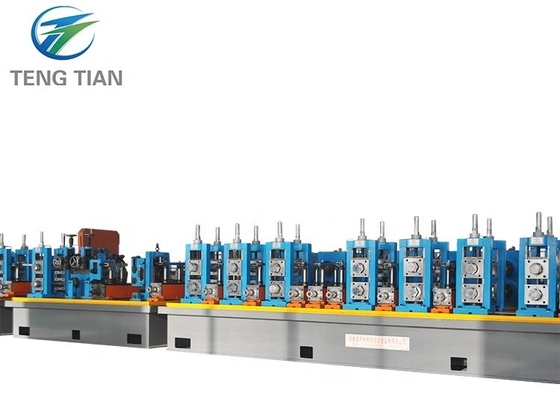

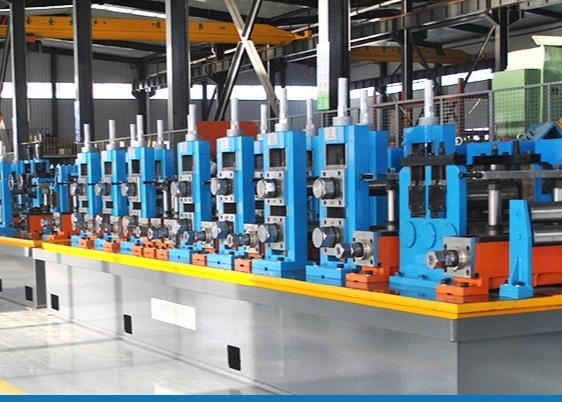

مولد شکل گیری و اندازه گیری از اصل شکل گیری نوع رول و جوش دادن با فرکانس بالا استفاده می کند.نوار توسط دستگاه تغذیه در آسیاب به ماشین شکل دهی تغذیه می شود و رول شکل دهی به طور مداوم می چرخد و نوار را به شکل مورد نیاز فشار می دهدبه دلیل پوست و اثر مشابه، جریان فرکانس بالا بر روی مفصل جوش متمرکز می شود که به سرعت گرم می شود و به دمای جوش می رسد.بخیه لوله تحت فشار رول های فشرده جوش داده می شود. لوله جوش آماده با اندازه مورد نیاز می تواند پس از خنک کردن، اندازه گیری و راست کردن اولیه به دست آید
| در حال شکل دادن به "پايپ او دي". |
لوله گرد φ20-φ60mm، ضخامت |
| شکل دادن ضخامت دیواره لوله |
1.0-3.5 میلی متر |
| سرعت شکل گیری |
90 متر/دقیقه |
| تعداد استانداردهای شکل گیری، افقی |
7 |
| تعداد استانداردهای شکل گیری، عمودی |
8 |
| تعداد استانداردهای اندازه گیری، افقی |
5 |
| تعداد استانداردهای اندازه گیری، عمودی |
5 |
| سر ترک ها |
1 مجموعه |
| قطب گره و مواد استند رول افقی |
Φ65mm، ماده 40Cr |
| دی آمپر و مواد پایه ی عمودی رول |
Φ45mm، ماده 40Cr |
| دستگاه برش بر |
2 مجموعه |
| موتور اصلی |
75kW+90kW |
سردپلنگ
از آن برای برش دقیق لوله به طول به طور خودکار در شرایطی استفاده می شود که لوله به طور مداوم از آسیاب با سرعت بالا تحویل داده شود.
موتور محرک: 11KW سرو موتور
موتور برش: 7.5KWفرکانس متغیر
موتور تغذیه، سرو موتور 2.2 KW
میز رول، بنچ و دستگاه بسته بندی
لوله های آماده در امتداد جدول رول حرکت می کنند و به طور خودکار به روی بنچ منتقل می شوند. سپس دستگاه بسته بندی ساده لوله ها را به شکل شش گوشه بسته بندی می کند.
دستگاه ساده بسته بندی حاوی ظروف و تجهیزات جهت گیری با نیروی پنوماتیک است.
موتور صندلی رول: 3KW.
7,200KW جوشگر حالت جامد با فرکانس بالا
Ⅰپارامترهای فنی
قدرت خروجی: پاوت>200 کیلو وات
فرکانس طراحی شده: f=400~450KHZ
1 پارامترهای طراحی شده
- قدرت اسمی: 100kW
- قدرت نامی DC: Pd=120kW
- ولتاژ نامی DC: UdN=450V
- جریان ثابت نامی: IdN=250A
- کل کارایی: η≥85٪
- قدرت >100kW
- اینورتر MOSFET: 60kW×2
- حالت خروجی مدار مخزن: هیچ خروجی ترانسفورماتور جوش، رزونانس ثانویه
2 الزامات توزیع برق
- قدرت اسمی: 100kW
- قدرت نامی DC: Pd=120kW
- فاکتور قدرت خطی: COSφ≥0.85
- ظرفیت توزیع برق: S≤180kVA
- ولتاژ منبع برق: سه فاز 380V / 50Hz (تجهیزات می توانند در ولتاژ 380V ± 10٪ کار کنند)
- جریان مستقیم: I=220 A
- کابل خط: هر مرحله 185mm را اتخاذ می کند2کابل مس، 3 فاز 4 خط
رولر:
ماده:Cr12
