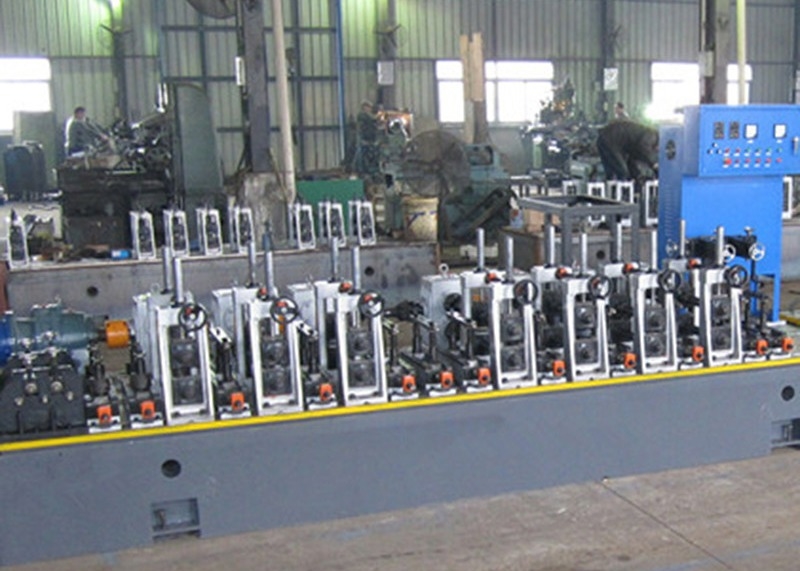

دستگاه لوله فولادی جوش داده شده با فرکانس بالا 12-60 میلی‌متر CNC Tube Mill

Name: دستگاه لوله فولادی جوش داده شده با فرکانس بالا 12-60 میلیمتر CNC Tube Mill
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: SS60
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	Tengtian
گواهی:	CE, ISO9001, BV
شماره مدل:	SS60

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

Tengtian

گواهی:

CE, ISO9001, BV

شماره مدل:

SS60

قدرت عملکرد مواد اولیه:

σs≤235Mpa

استحکام کششی مواد خام:

σb≤500 Mpa

دامنه اندازه لوله:

φ12-φ60 میلی متر

ضخامت:

0.4-1.8 میلی متر

حداکثر سرعت تولید:

20-120 متر در دقیقه

طول برش ثابت:

6-8 متر

ضمانت:

یک سال

نوع جوشکاری:

جوش فرکانس بالا

برجسته کردن:

High Light

برجسته کردن:

دستگاه ساخت لوله فولادی با فرکانس بالا,دستگاه ساخت لوله های فولادی 12 میلی متری,دستگاه ساخت لوله های فولادی 12 میلی متر

12mm steel pipe making machine

12mm steel pipe manufacturing machine

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 ست

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات بسته بندی ضد آب و دریایی.

زمان تحویل:

60 روز کار

شرایط پرداخت:

L/C ، T/T

قابلیت ارائه:

50 مجموعه در سال

توضیح محصول

دستگاه ساخت لوله فولادی جوش داده شده با فرکانس بالا دستگاه آسیاب لوله CNC 12mm MS

مشخصات کلیدی

ویژگی	ارزش
قدرت عملکرد مواد اولیه	ΣS≤235MPa
استحکام کششی مواد اولیه	σb≤500 MPa
دامنه اندازه لوله	φ12-φ60mm
ضخامت	0.4-1.8mm
حداکثر سرعت تولید	20-120 متر در دقیقه
طول برش ثابت	6-8 متر
ضمانت	یک سال
نوع جوشکاری	جوش فرکانس بالا

توضیح محصول

این خط تولید لوله جوش داده شده با فرکانس بالا برای تولید لوله های فولادی جوش داده شده برقی با قطر اعم از φ12-φ60mm و ضخامت دیواره 0.4-1.8 میلی متر طراحی شده است. این تجهیزات دارای دقت بالا و ثبات عالی هستند و اجزای اصلی آن توسط مراکز ماشینکاری CNC پردازش می شوند تا از صحت دستگاه و کیفیت محصول برتر اطمینان حاصل کنند.

مشخصات مادی

مادی

فولاد

خصوصیات مکانیکی

ΔS≤500MPA ΔB≤235MPA

عرض نوار

36-190 میلی متر

ضخامت نوار

0.4-1.8mm

قطر داخلی سیم پیچ

φ460-φ520mm

قطر بیرونی سیم پیچ

φ1200-φ1800mm

وزن سیم پیچ

2.5T

مشخصات لوله

قطر لوله

لوله گرد: φ12-φ60mm

ضخامت

0.4-1.8mm

طول

6-8 متر

دقت برش لوله

1.5 میلی متر

ایجاد سرعت

20-120 متر در دقیقه

مؤلفه های سیستم

فروکش

ویژگی های گسترش مضاعف و قطب های کانتیلور با سیستم پنوماتیک برای گسترش ، پیمانکاری و عملکردهای ترمز.

مشخصات	ارزش
OD سیم پیچ	φ1000-1800mm
شناسه سیم پیچ	φ460-520mm
ضخامت نوار	0.4-1.8mm
عرض نوار	36-190 میلی متر
وزن تک نوار	حداکثر 2.5t
نوع انبساط	هیدرولیک گسترش
شکستن	رانندگی پنوماتیک

برشی و جوشکار اتوماتیک

برای برش نوار نامنظم استفاده می شود و سیم پیچ جوشکاری برای تغذیه مداوم به هم می رسد.

مشخصات	ارزش
عرض نوار	36-190 میلی متر
ضخامت جوش	0.4-1.8mm
نوع برش	وابسته به پنوماتیک
حالت جوشکاری	خودکار
فشار هیدرولیکی	8mpa
چرخه کار	حداکثر 300 ثانیه

باتلاق عمودی

تولید مداوم را با ذخیره فولاد نوار در حین تغییر سیم پیچ تضمین می کند.

مشخصات	ارزش
سبک کار	حلقه
حمل سرعت مواد را حمل کنید	Vmax = 240m/min
مزیت	بیشتر مواد ، بدون اعتصاب
فرم خرچنگ	پنوماتیک ، 6MPa
قطر باتلاق	4.0 متر
قدرت موتور الکتریکی مطبوعات و حمل	15 کیلووات
موتور الکتریکی قاب باتری	22 کیلو وات

واحد تشکیل و اندازه گیری

سیستم کامل برای شکل دهی ، جوشکاری ، پرداخت ، آنیلاسیون و اندازه گیری لوله ها به مشخصات نهایی.

جزء	مشخصات
تشکیل لوله OD	دور: φ12-60mm
تشکیل ضخامت دیواره لوله	0.4-1.8mm
ایجاد سرعت	حداکثر 120 متر در دقیقه
تعداد غرفه های تشکیل دهنده ، افقی	8
تعداد غرفه های تشکیل ، عمودی	9
غرفه رول راهنما	1
فشار رول	1
غرفه اتو	1
صیقل	4 مجموعه
بازپخت	15 متر
تعداد غرفه های اندازه ، افقی	6
تعداد غرفه های اندازه ، عمودی	6
سر ترک	2 ست
شافت دیا. و مواد غرفه رول افقی	φ60mm ، مواد 40cr
شافت دیا. و مواد غرفه رول عمودی	φ35mm ، مواد 40cr
موتور اصلی	90 کیلو وات+45kW+45kW

دستگاه مشت زدن و برش

مشخصات	ارزش
دامنه طول برش	6-8 متر
حداکثر سرعت خطی	120 متر در دقیقه
دقت طول برش	1.5 میلی متر
موتور رانندگی	سروو 15 کیلووات
حالت برش	وابسته به هیدرولیکی
موتور ایستگاه هیدرولیک	موتور 11 کیلووات AC

غلتک

حمل و نقل لوله های به پایان رسیده برای بسته بندی و پالت.

مشخصات	ارزش
موتور	3 کیلو وات
طول	18 متر

غلتک

مواد: cr12mov

الزامات خریدار

فروشگاه کار

80x6m ، H ＞ 5m (جرثقیل به زمین)

قدرت

تقریبا 450kW 380V/50Hz/3Phases

آب خنک کننده گردش خون

جریان: 20T/H ～ 30 تن در ساعت
حجم استخر: 40m³

هوای فشرده

جریان: 5m³/min 5-7kg/cm²
