HG75 فرکانس بالا جوشوله فولاد آسیاب 16-76mm

Name: HG75 فرکانس بالا جوشوله فولاد آسیاب 16-76mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG75
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	Tengtian
گواهی:	CE, ISO9001, BV
شماره مدل:	HG75

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

Tengtian

گواهی:

CE, ISO9001, BV

شماره مدل:

HG75

نام محصول:

لوله های HG75 فولاد لوله آسیاب جوش داده شده فرکانس بالا

قدرت عملکرد مواد اولیه:

σs≤340Mpa

استحکام کششی مواد خام:

σb≤520 Mpa

دامنه اندازه لوله:

φ16-75 میلی متر

ضخامت:

0.7-2.5 میلی متر

حداکثر سرعت تولید:

20 تا 80 متر در دقیقه

طول برش ثابت:

4-12 متر

ضمانت:

یک سال

نوع جوشکاری:

جوش فرکانس بالا

کلمات کلیدی:

لوله ها HG75 فولاد لوله آسیاب

برجسته کردن:

High Light

برجسته کردن:

خط آسیاب لوله دقیق

آسیاب لوله فولادی دقیق

آسیاب لوله فولادی ODM

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 ست

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات بسته بندی ضد آب و دریایی.

زمان تحویل:

60 روز کار

شرایط پرداخت:

L/C ، T/T

قابلیت ارائه:

50 مجموعه در سال

توضیح محصول

لوله های HG75 فولادی لوله جوش داده شده با فرکانس بالا

مشخصات محصول

نام محصول	لوله های HG75 فولادی لوله جوش داده شده با فرکانس بالا
مقاومت تسلیم	σs≤340Mpa
مقاومت کششی	σb≤520 Mpa
محدوده اندازه لوله	φ16-75mm
ضخامت	0.7-2.5mm
حداکثر سرعت تولید	20～80m/min
طول برش ثابت	4-12m
گارانتی	یک سال
نوع جوش	جوشکاری با فرکانس بالا

خط تولید لوله جوش داده شده با فرکانس بالا HGQ 76

این خط تولید برای تولید لوله های فولادی جوش داده شده از جمله لوله گرد، لوله مربع و لوله تغییر شکل یافته طراحی شده است. با استفاده از طراحی پیشرفته عبور رول، لوله های فولادی جوش داده شده با کیفیت ماشینکاری عالی و مونتاژ با دقت بالا تولید می کند.

مشخصات لوله موجود

لوله گرد: φ16-76mm (ضخامت: 0.7-2.5mm)
لوله مربع: 20X20-60X60mm (ضخامت: 0.7-2.0mm)

مشخصات مواد

استاندارد	SPHC, SPHT-2, SS 400, SS440, SS490
مواد	فولاد کم کربن و فولاد ساختاری کم آلیاژ
خواص مکانیکی	σb≤520Mpa, σs≤365MPa
عرض نوار	47-240mm
ضخامت نوار	0.7-2.5mm
قطر داخلی کویل ها	Φ508mm
قطر بیرونی کویل ها	Φ1300～φ1760mm
وزن کویل	≤3.5T

اجزای خط تولید

1. بازکننده کویل

مندرل های دوگانه انبساط و کنسولی
سیستم پنوماتیک برای انبساط، انقباض و ترمز
طراحی مندرل اتصال چهار میله ای

OD کویل	Φ1300-1760mm
ID کویل	Φ508mm
عرض نوار	47-240mm
ضخامت نوار	0.7-2.5mm
نوع انبساط	هیدرولیک

2. برش و جوشکار خودکار

به طور خودکار انتهای نامنظم نوار را برش می دهد و نوارها را برای عملکرد مداوم به هم جوش می دهد.

عرض نوار	47-240mm
ضخامت جوش	0.7-2.5mm
نوع برش	برش خودکار
چرخه کار	حداکثر 300 ثانیه

3. انباشتگر مارپیچ

مواد فولادی نواری را ذخیره می کند و جریان مواد را به سیستم شکل دهی تنظیم می کند.

حداکثر سرعت حمل	Vmax=240m/min
ضخامت کویل فولادی	0.7-2.5mm
مساحت ذخیره سازی	3.5 m²
توان موتور الکتریکی	AC 22KW

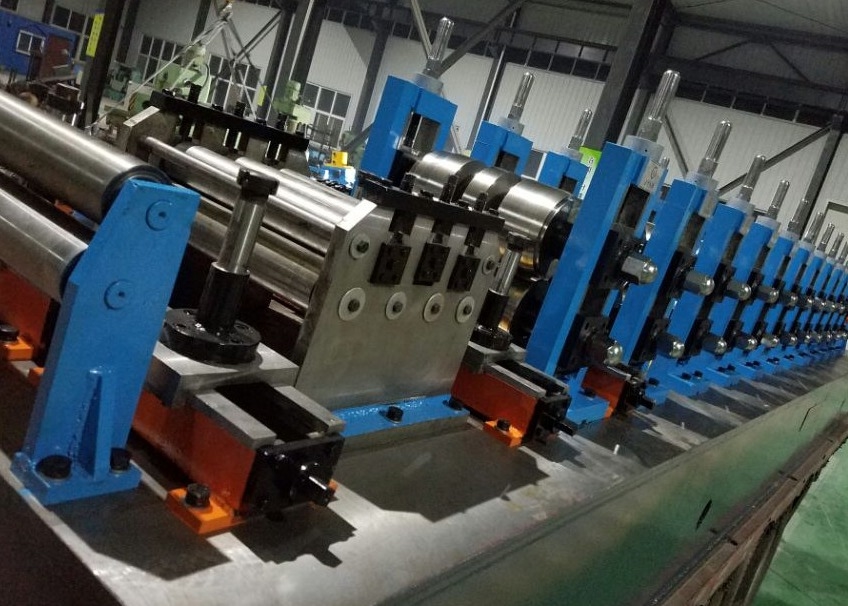

4. دستگاه شکل دهی و اندازه گیری

از اصل شکل دهی نوع غلتکی و جوش القایی با فرکانس بالا برای شکل دادن و اندازه گیری لوله ها استفاده می کند.

سرعت شکل دهی	30-80m/min
استندهای شکل دهی (افقی/عمودی)	7/9
استندهای اندازه گیری (افقی/عمودی)	5/5
موتور اصلی	160kw

5. اره برش کامپیوتری

لوله ها را با دقت در طول های مختلف با سرعت تولید بالا برش می دهد.

طول برش	4~12m
دقت برش	0～6mm
سرعت برش	حداکثر 120m/min

6. میز خروجی

لوله های تمام شده را با موتور 3KW و کنترل سرعت به منطقه بسته بندی منتقل می کند.

7. جوشکار فرکانس بالای 200KW

توان خروجی نامی: 200kW
فرکانس خروجی: 350-420kHz
راندمان کل: ≈90%
حالت جوش: جوش القایی
ظرفیت توزیع برق: 260kVA

الزامات خریدار

کارگاه: 60x6m, H＞5m (با جرثقیل)
برق: تقریباً 450KW 380V/50Hz/3phases
آب خنک کننده: جریان 20-30T/h, حجم استخر 30m³
هوای فشرده: جریان 5m³/min, فشار 5-7kg/cm²
تمام کابل های خارجی باید توسط خریدار تهیه شود
