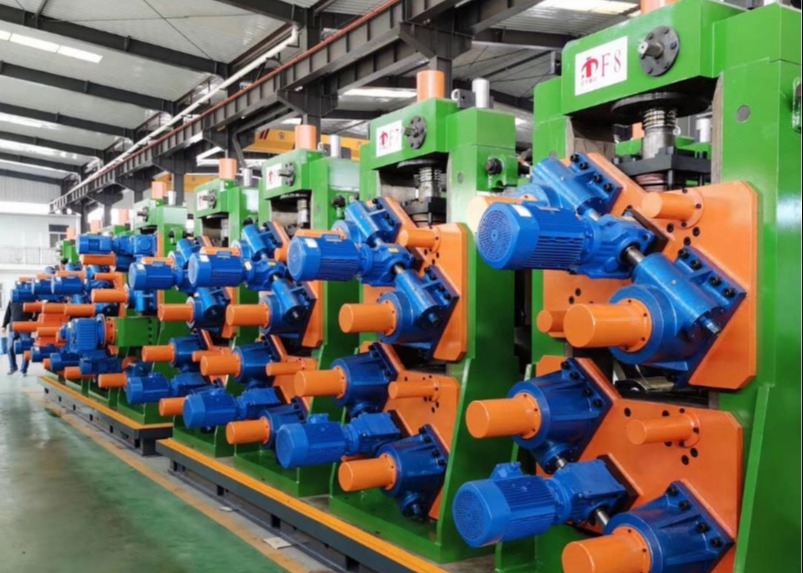

آسیاب لوله ERW 16mm کاملا اتوماتیک برای لوله های مربع 80x80-200x200mm

خط تولید لوله جوش داده شده با فرکانس بالای F200x200 با دقت بالا، لوله های مربعی با اندازه 80x80-200x200 میلی متر با ضخامت 3-16 میلی متر تولید می کند. این خط تولید شامل عناصر طراحی نوآورانه از تجهیزات داخلی و بین المللی است که دارای کنترل کامل PC/کامپیوتر برای فناوری پیشرفته، عملکرد و نگهداری راحت است و استانداردهای بین المللی را برآورده می کند.

• قابلیت تنظیم سریع غلتک، زمان تغییر محصول را به میزان قابل توجهی کاهش می دهد، راندمان را بهبود می بخشد و هزینه های تولید را کاهش می دهد
• از قالب های ترکیبی استفاده می کند که امکان تولید مشخصات مختلف لوله را از طریق تنظیم به جای تعویض فراهم می کند و بیش از 90٪ صرفه جویی در غلتک را به دست می آورد
• تنظیمات موتوری، ورودی ابزار و آسیب تجهیزات را در هنگام تعویض رول به حداقل می رساند و عمر مفید تجهیزات را افزایش می دهد
• ساختار رول کامپوزیت تماس را از خط به نقطه تغییر می دهد، سایش را کاهش می دهد و عمر رول را افزایش می دهد

• جنس: نوار فولادی نورد گرم یا نورد سرد (مطابق با استانداردهای GB700-88، GB1591-88)
• انواع مواد: فولاد کم کربن، فولاد کم آلیاژ
• مقاومت تسلیم: σs≤345Mpa
• مقاومت کششی: σb≤560 Mpa
• ضخامت نوار: 3-16mm (GB708-88)
• عرض نوار فولادی: 270-800mm (±0.2mm)
• قطر داخلی کویل فولادی: Φ508-Φ760mm
• قطر بیرونی کویل فولادی: Φ1100-Φ2000mm
• حداکثر وزن کویل: 16 تن

• اندازه لوله مربع: 80x80-200x200mm
• ضخامت محصول: 3-16mm
• طول: 4-12M
• سرعت تولید: 10-30m/min
• منبع تغذیه: 380V 50Hz 3 PHASE

1. بارگیری مواد اولیه (نوار)
2. باز کردن کویل
3. برش و جوشکاری
4. تغذیه
5. ذخیره سازی مواد
6. تراز کردن غیرفعال
7. شکل دادن به نورد
8. جوشکاری با فرکانس بالا
9. حذف پلیسه جوش
10. خنک کننده
11. اندازه گیری
12. صاف کردن درشت
13. برش طول
14. جمع آوری
