خط تولید لوله های فولادی ERW برای لوله های مستطیل مربع

Name: خط تولید لوله های فولادی ERW برای لوله های مستطیل مربع
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Tengtian
گواهی:	CE / ISO
شماره مدل:	HG273

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

Tengtian

گواهی:

CE / ISO

شماره مدل:

HG273

روش سازنده:

خط تولید لوله های فولادی ERW واحد تغذیه کمربند فولادی

وزن سیم پیچ:

15000 کیلوگرم

جوشکار فرکانس بالا:

600 کیلووات

گرد:

Φ89-273mm

مربع:

70*70-200*200 میلی متر

سرعت جوش:

حداکثر 50 متر در دقیقه

مستطیل:

80*60-300*100 میلی متر

ضخامت:

1.5-8 میلی متر

برجسته کردن:

High Light

برجسته کردن:

خط تولید لوله های فولادی با قطر 60 میلی متر

خط تولید لوله های فولادی با قطر 20 میلی متر

خط تولید لوله های جوش داده شده hf

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 ست

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

بسته بندی ویژه صادراتی ، و در ظرف ثابت شده است

زمان تحویل:

6 ماه

شرایط پرداخت:

T/T ، L/C

قابلیت ارائه:

100 مجموعه / سال

توضیح محصول

خط تولید لوله فولادی ERW - واحد تغذیه نوار فولادی

مشخصات محصول

روش شکل دهی	خط تولید لوله فولادی ERW واحد تغذیه نوار فولادی
وزن کویل	15000 کیلوگرم
جوشکار با فرکانس بالا	600 کیلووات
محدوده لوله گرد	Φ89-273mm
محدوده لوله مربع	7070-200200 میلی متر
سرعت جوشکاری	حداکثر 50 متر در دقیقه
محدوده لوله مستطیلی	8060-300100 میلی متر
محدوده ضخامت	1.5-8 میلی متر

پارامترهای فنی

الزامات مواد

نوار فولادی باید با استاندارد YB189-64 مطابقت داشته باشد
سازگار با فولاد کم کربن و فولاد کم آلیاژ (δb≤520Mpa; δs≤340Mpa)
مشخصات کویل: قطر داخلی Φ508-Φ610mm، قطر خارجی Φ1000-Φ2000mm

الزامات برق

کل قدرت ماشین آلات و الکترونیک: ~1200 کیلووات
جوشکار با فرکانس بالا: 600 کیلووات
هوای فشرده: 6 متر مکعب در دقیقه در 0.4-0.6 مگاپاسکال

فرآیند تولید

فرآیند تولید کامل شامل موارد زیر است:

نوار فولادی به کویل
باز کردن کویل و صاف کردن
تخت کردن و جوشکاری انتها
ذخیره سازی مواد و شکل دهی
جوشکاری، خنک کردن و اندازه گیری
برش و بسته بندی دقیق

قابلیت های پردازش

لوله های گرد:Φ89-273mm
لوله های مربع:70*70-200*200mm
لوله های مستطیلی:80*60-300*100mm
محدوده ضخامت:1.5-8mm
حداکثر سرعت تولید:50 متر در دقیقه

اجزای اصلی

شماره	مولفه	تعداد	واحد
1	واگن کویل	1	عدد
2	بازکننده کویل	1	عدد
3	واحد صاف کننده	1	عدد
4	واحد تخت کننده	1	عدد
5	برش و جوشکار لب به لب	1	عدد
6	انباشتگر مارپیچ افقی 6M	1	عدد
7	شکل دهی و اندازه گیری	1	عدد
8	اره فرز	1	عدد
9	دستگاه پالت گذاری لوله فولادی اتوماتیک	1	عدد
10	جوشکار HF 600Kw	1	مجموعه

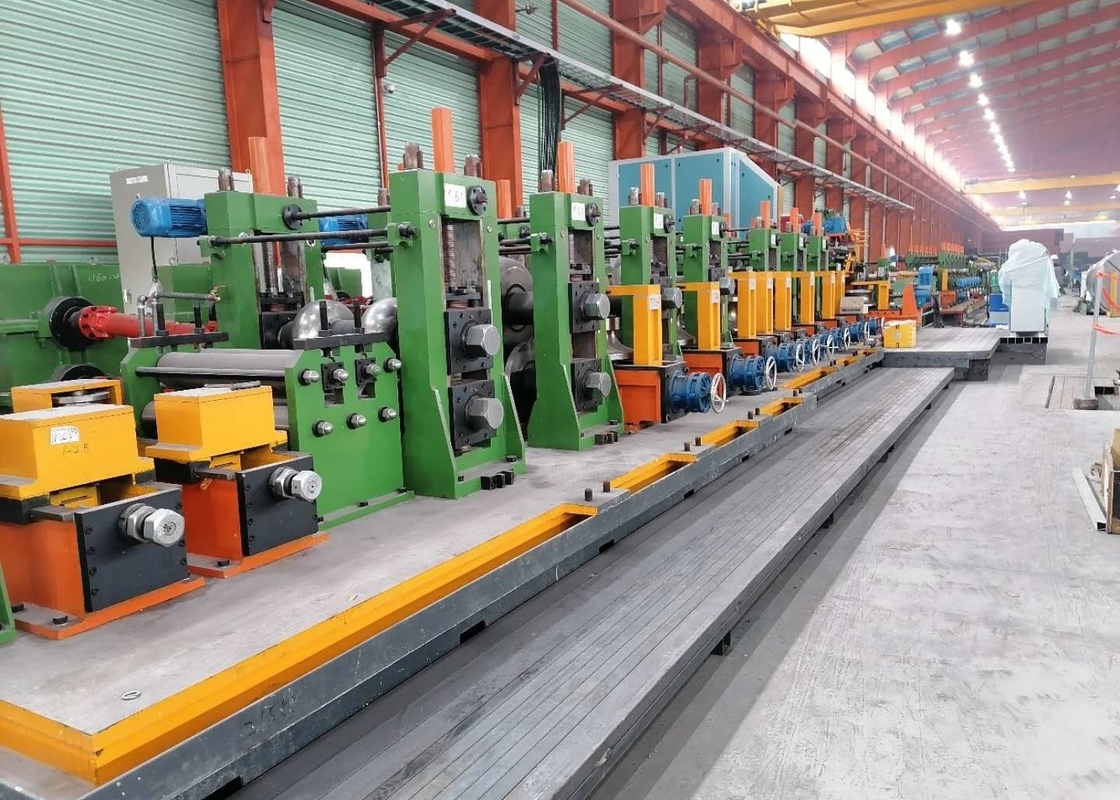

تصاویر محصول

مدل های موجود

مدل	محدوده قطر	ضخامت لوله	سرعت قالب گیری	توان موتور	مساحت مکانیکی
HG20	8-20MM	0.3-1MM	30-120 متر در دقیقه	55 کیلووات	7×50 متر مکعب
HG32	12-32MM	0.3-2.0MM	30-120 متر در دقیقه	75 کیلووات	7×50 متر مکعب
HG50	16-50MM	0.8-2.5MM	30-110 متر در دقیقه	110 کیلووات	7×60 متر مکعب
HG60	20-60MM	0.8-3MM	30-100 متر در دقیقه	132 کیلووات	7×65 متر مکعب
HG76	12-76MM	1-3MM	30-100 متر در دقیقه	320 کیلووات	8×80 متر مکعب
