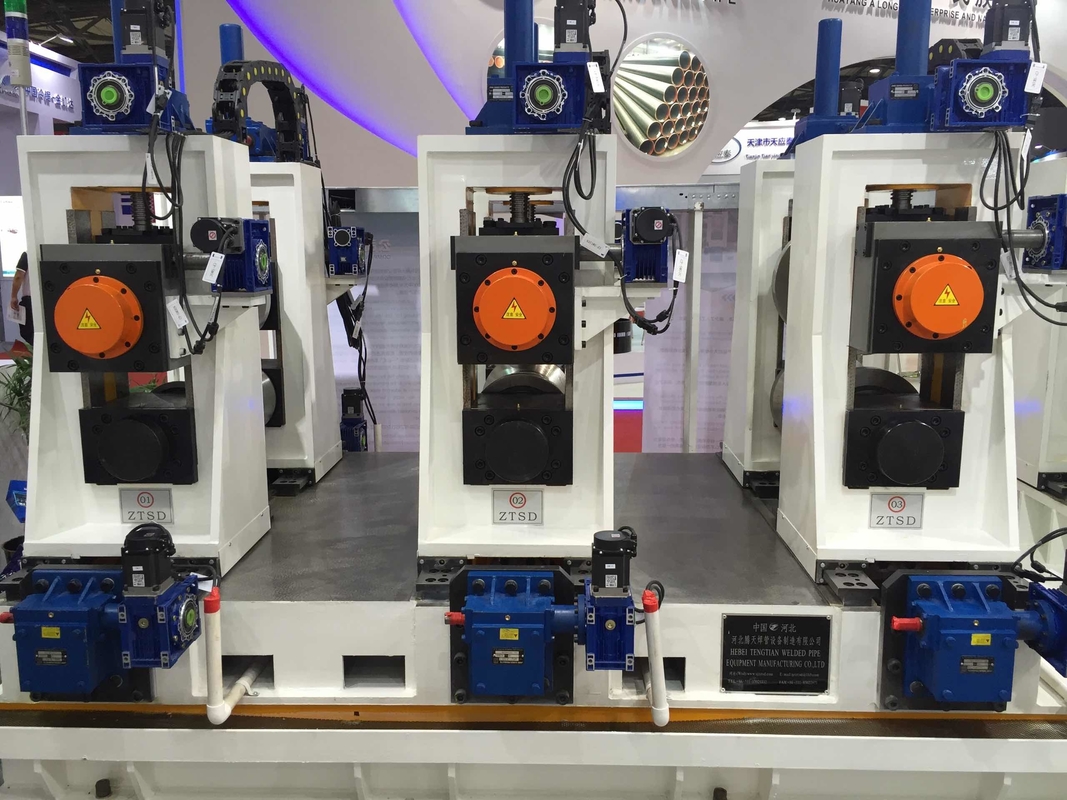

PLC کنترل لوله کربن FFX شکل گیری تمام اتوماتیک آسیاب لوله مربع SS

کنترل PLC لوله کربن FFX شکل گیری کامل اتوماتیک SS مربع لوله آسیاب

توضیحات تجهیزات

کنترل PLC فولادی کربن لوله آسیاب ، کامل اتوماتیک SS مربع لوله آسیاب ماشین
اولينساخت لوله های کاملا اتوماتیکماشین در چینبرای پاسخگویی به نیازهای بازار بین المللی، بر اساس شرکت ما واحد سری LW همراه با فن آوری FF شکل، توسعه تجهیزات لوله مربع و مستطیل اتوماتیک.دستگاه ساخت لوله می تواند یک مشخصات خاص از باز کردن فولاد خم شدن سرد تولید، مانند فولاد بخش U،C و غیره، عرض و ارتفاع محصول را می توان به طور نامحدود تنظیم کرد. ماشین فولاد سازی برای برش لوله های فولادی استفاده می شود، سطح برش از، صاف،بدون برر، با دقت بالا اندازه گیری کنید.

ویژگی های اصلی دستگاه لوله

1.در مدت زمان بسیار کوتاه برای به پایان رساندن تنظیم رول
2. تولید مشخصات مختلف لوله، فقط نیاز به تنظیم
3کاهش تعداد کارگران، کاهش هزینه های نیروی کار
4. بهبود عمر خدمات تجهیزات
5. ماشين ميتونه به تنهايي تعمير بشه

دستگاه ساخت لوله های جوشیده از قسمت های زیر تشکیل شده است:

1- قطعات شکل دهنده: شامل هفت قاب استند رول افقی، چهار استند استند خمیده خالی، چهار استند استند رول عمودی و یک استند استند تغذیه
2. قطعات جوش: شامل جوش پنج رول از رول اکستروژن، دو فریم از استخر زخم و یک فریم از استخر پولیش است
3. قطعات تیز: شامل چهار قاب چهار رولر است
4قسمت کنترل الکتریکی: توسط کنترل چند نقطه ای PLC کنترل می شود

فرآیند تولید

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

مشخصات:

مواد خام:فولاد کم کربن و فولاد کم آلیاژ ساختمانی،σb≤580Mpa σs≤380Mpa
عرض نوار فولادی:320-800 میلی متر
ضخامت نوار فولاد:3.0-12.7 میلی متر
قطر داخلی نوار فولادی:φ480-۵۸۰ میلی متر
قطر بیرونی نوار فولاد:φ800-۱۸۰۰ میلی متر
وزن کویل فولادی (حداکثر):12t
مواد خام به نمایندگی از فولاد:Q195-Q345,SPHC
استانداردهای کیفیت مواد اولیه::عمدتا در استانداردهای GB، قطعات با JIS,DIN
ضخامت ((حداکثر)):5.0mm,ضخامت 1.5mm
مشخصات اصلی محصول
لوله مربع 80×80 200×200 ((هر اندازه در این محدوده)
مستطیل 80×120-120×280 (هر اندازه ای در این محدوده) ، لوله مستطیل همه نوع شکل گیری عمودی را اتخاذ می کنند
ضخامت دیوار:3.0-12.7ميلي متر
طول:4-12 متر
جهت تغذیه واحد:سمت چپ یا راست (به سمت سمت کار)
ارتفاع خط رولینگ:+۹۰۰ میلی متر
سرعت شکل گیری:10-40 متر/دقیقه
موتور اصلی:موتور تبدیل فرکانس 22KW × 2 هر زمان ایستادن
