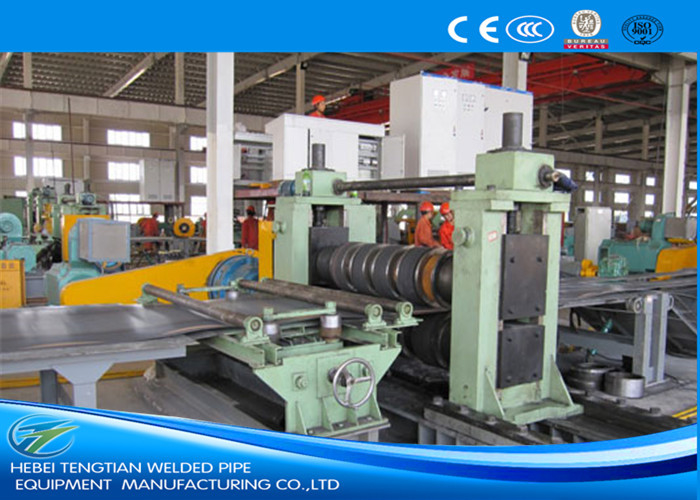

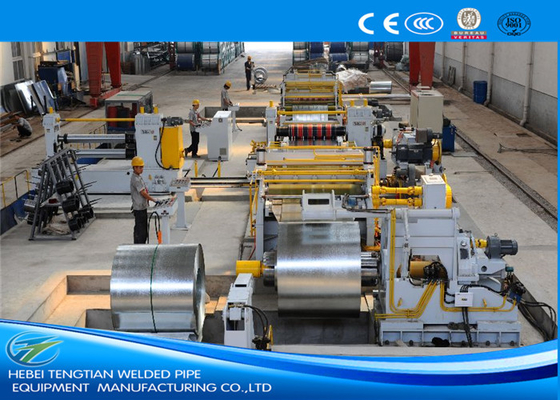

SKD11 ماشین برش تیغه سرعت 50m / min 250KW قدرت 440V ماشین برش فولاد

SKD11 ماشین برش تیغه سرعت 50m / min 250KW قدرت 440V ماشین برش فولاد

مقدمه:
این خط برش صفحه ضخیم، همچنین به عنوان قطعه کش کویل فلزی نامیده می شود، قادر به برش کویل اصلی فولاد ضخیم به کویل های کوچک است.دو لوله کشنده بار بزرگ، راهنمای سر کویل در سبک پورتال، تجهیزات مطبوعات و بیل، تغذیه دو رولر، پنج رولر، برش پایانی، میز رول، تراز مرکزی، برش دیسک، پیچنده خرد، انباشت سوراخ،جداکننده پیش از کار و کشنده، جدا کننده و فشار دهنده مدل پورتال، ریکولر، ماشین تخلیه کویل، کنترل هیدرولیک و کنترل الکتریکی.
ظرفیت مدل های مختلف خط های برش ورق ضخیم (قطعه کش فلزی):
ضخامت نوار: (3~12) mm، (4-16) mm، (5~20) mm
عرض نوار: 500-1800mm، 800~2000mm یا 1000~2200mm.

2. دو کویل مخروط - mandrel decoiler ، نه تنها برای تحمل کویل های بزرگ مانند 35T یا 40T ، بلکه برای بارگذاری کویل به decoiler نیز مناسب است.
3ماشین بارگیری کویل دارای پلت فرم پشتیبانی با رول های دو چرخدار در لبه های لبه است، در حالی که بارگیری کویل بر روی دو مخروط دو مخروط، از یک طرف، به طور محکم یک کویل بزرگ را پشتیبانی می کند؛ از طرف دیگر،رول های دوگانه بر روی پلت فرم ماشین کویل به طور همزمان با mandrel decoiling چرخش می کنند.
4قدرت تمام رول ها و شاخه ها با ضخامت نوار فولاد افزایش می یابد.
5. دو چرخنده زباله با دو بدن توسط دو موتور چرخش و دو کاهش دهنده سرعت رانده می شوند.
6. کششگر بازپرداخت قطعات فلزی، یا خط برش ورق، ساختار کشش پنج رولر جامد را اتخاذ می کند، که باعث ایجاد کشش پایدار و حتی برای عقب نشینی می شود.
7فشار دهنده کویل ها بر روی رکوئل نصب شده است، برای فشار کویل ها در حالی که کویل های شکاف را تخلیه می کند.
8موتورهای AC و کاهش دهنده های سرعت، پنچ فیدر و پنج رولر لیولر و پنج رولر تنشگر را هدایت می کنند، در حالی که موتورهای DC و کاهش دهنده های سرعت، برش و عقب نشینی را هدایت می کنند.
9کنترل الکتریکی دستگاه برش کویل: کنترل کننده سرعت پارکر Eurotherm 590 + کنترل PLC.

فرآیند کار:
بارگذاری کپی ️ پاک کننده دو لوله ️ تغذیه سر کپی ، فشار و شقاق ️ تغذیه دو لوله five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



پارامتر فنی اصلی

مواد کویل ها: فولاد کربن HR/CR مانند Q235، صفحه گالوانیزه، صفحه فولاد رنگی و غیره
ضخامت نوار: (4 ~ 16) میلی متر
پهنای نوار قطعات فلزی: 800 ~ 2200mm
دستگاه برش کویل حداکثر وزن کویل: 40000kg

قطر رول های تراز کننده و رول های کششی: Φ230
قطر گره برش: Φ360
دستگاه های برش دیسک فلزی: 6CrW2Si، HRC54°~56°، OD600mm x ID360mm x T50mm.
قطر بلوک عقب: Φ760mm
دستگاه برش کویل دیسک های جدا کننده: 65Mn، OD250 x ID110 x T10/20mm
موتورهای DC برای برش و عقب نشینی: 200KW، 250KW.
سرعت برش: (0 ~ 30) m/min، قابل تنظیم

دستگاه برش خط معمولاً بر اساس نیازهای مشتری سفارشی می شود، تا زمانی که پارامترها و الزامات را برای ما فراهم کنید،و سپس ما برای شما یک طرح مناسب تجهیزات ماشین آلات طراحی.
