جزئیات محصول:
پرداخت:
|
ماده: | HRC، CRC، فولاد گالوانیزه | ولتاژ: | 220/380/415/420 / 440V |
---|---|---|---|
سرعت میل: | حداکثر 120m / min | گارانتی: | 1 سال |
مواد پره: | SKD11 | تحمل عرض: | + / 0.05 میلیمتر |
کنترل: | PLC | ارائه خدمات پس از فروش: | مهندسین دسترس به خدمات ماشین آلات در خارج از کشور |
حداکثر نوار برش: | 25 نوار | وزن سیم پیچ: | حداکثر 20 تن |
برجسته: | ,,strip slitting machine |
معرفی:
از آنجایی که ضخامت نوارهای کویل در مقایسه با ظرفیت خطوط برش ورق، ضخامت بیشتر کویل های اصلی، نیاز به مدل های بزرگ تر از ماشین های برش کویل می باشد. به طور کلی، می توانیم خطوط شکاف را با توجه به تفاوت ضخامت، به ترتیب با خطوط شکسته نازک، دستگاه برش کویل متوسط و ضخامت کویل فلزی ضخیم، طبقه بندی کنیم.

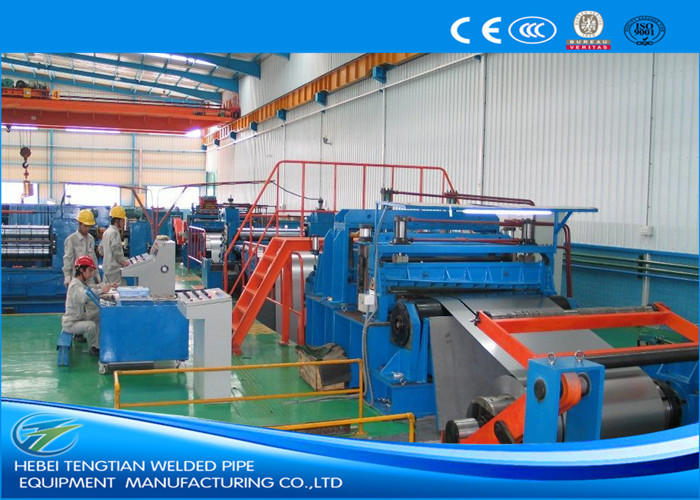

این خط برش ورقه نازک، همچنین به نام فلزی کویل فلزی نامیده می شود، نوعی خط تولید است که کویل های کارشناسی ارشد را به کویل های کوچکتر از عرض خاص تقسیم می کند. خط نازک ورق نازک از ماشین کوپه بارگیری، تک ناپیوسته، سرامیک تغلیظ شده و بیهوشی، تغذیه دوغ غلتکی، سه غلطک برش، برش نهایی، نوار برش، برش دیسک، انهدام ضایعات ، باتری حفره ای، پیش جدا کننده، کشش، عقب انداز، ماشین کویل پایین، کنترل هیدرولیک و کنترل الکتریکی.
خط ضخیم ورق نازک مناسب برای ضخامت نوار کویل (0.2 ~ 1) میلی متر، (0.3-2) میلی متر، (0.3-3) میلی متر و (0.4-4) میلی متر است. در حالی که عرض نوار قابل تغییر است: 600mm. 1000mm، 1250mm، 1600mm، 1800mm و غیره.
مزایا و ویژگی های دستگاه برش کویل ما:
1. هر خط تولید (خط برش نازک ورق) طراحی شده و ساخته شده به شدت با توجه به نیاز مشتری. نه تنها این، مهندسان ما با دقت در کفش های مشتری فکر می کنند و اطمینان از اینکه پیچ و مهره های فلزی کاملا جمع و جور، صاف، جامد و آسان عمل می کنند.
2. کویل های نازک در وزن کویل متفاوت است، زمانی که وزن حداکثر کویل کوچک است، معمولا یک کویلر تک تک هسته ای (کنتاکت) برای فلزی کویل فلزی استفاده می شود؛ هنگامی که وزن حداکثر سیم پیچ به 25 تن میرسد، مناسب است برای استفاده از دستگاه دوار نوردرلل برای دستگاه برش کویل.
3. مشتری معمولا نیاز به دقت نازک بالا دارد. ما توجه زیادی به کنترل مرکزی، کنترل دقیق لوازم جانبی، کنترل دقیق باز و غیره برای اطمینان از دقت برش در ضخامت ناز به دست می آوریم.
4. هنگامی که فولاد ضد زنگ، فولاد گالوانیزه، کویل فولاد رنگی مورد توجه قرار گیرد، ما اقدامات ظریف مانند غلطک های لاستیکی، صفحات انتقال صاف را برای محافظت از سطح کامل ورق ایجاد نمی کنیم.
5. ما در طراحی و تولید سیستم های هیدرولیکی از مزایای آشکار این خط برش نازک استفاده می کنیم.
6. ما همیشه تامین کنندگان خوبی از قطعات هیدرولیک، موتور، گیربکس های سرعت، قطعات الکتریکی را انتخاب می کنیم. به همین ترتیب، ما می خواهیم این قطعات را با توجه به نیاز مشتری برای فلزات ویژه فلز کویل خریداری کنیم.
7. ما هر خط پیوند فرایند تولید، از خرید مواد، به جوشکاری، ماشینکاری، سخت شدن و سنگ زنی، مونتاژ و نقاشی را به شدت کنترل می کنیم. بنابراین، ما می توانیم مطمئن شوید که کویل فلزی با کیفیت خوب.
8. ما می توانیم دستگاه برش کویل همان کیفیت را با قیمت های ارزان تر عرضه کنیم زیرا ما در مدیریت هزینه های تولید خوب هستیم.
درایو موتور موتور یا DC 9.AC، مشتری می تواند آزادانه انتخاب کنید. معمولا به دلیل مزایای استفاده از موتور پایدار و گشتاور بزرگ، موتور DC و موتور Eurotherm 590 DC را می گیریم.
عملکرد 10.Safety توسط نشانه های روشن در خط برش نازک ورق، وسایل ایمنی مانند توقف اضطراری و غیره تضمین می شود.
فرآیند کار:
دوار غلتک تغذیه، سطوح پنج غلتکی - پایان دادن به پایان - حفاری سوراخ (1) - تنظیم نوارها - برش دیسک - ریختن ضایعات - سوراخ شارژر (2) - قبل از جداکننده / Tensioner / اندازه گیری طول غلتک - Recoiling / کویل فشار و جداساز - کویل-تخلیه - کنترل هیدرولیک - کنترل الکتریکی
پارامتر اصلی فنی
مواد کویل: HRC، CRC، GI، PPGI، Q195، Q235، Q345 ...
ضخامت نوار: (0.3-3) میلی متر
حداکثر عرض نوار: 1600mm
ID سیم پیچ: ≥Φ508mm
OD کویل: Φ1800mm
حداکثر وزن سیم پیچ: 20000 کیلوگرم
موتور اسلاتر: موتور DC 75KW
شفت: 162 میلی متر × 202 میلیمتر
چاقو دیسک بر روی شفت تلنگر: ID220mm x OD330mm x 10mm، 6CrW2Si.
جدا کردن دیسک: ID85 x OD210mm x 6mm، 65Mn
کشش از طريق نوار از طريق پشم اصطکاکی در اطراف صفحات چوبی، ارائه شده است.
بلوک ترموکوپل: F508 x 1700mm
موتور Recoiler: موتور DC 90KW
کنترل الکتریکی: Eurotherm 590 DC راننده کابینه به همراه کنترل پنل.
سرعت شکاف: حداکثر 100m / min، قابل تنظیم.
شکل مشخصات دستگاه برش کویل:
مدل | ضخامت | عرض | وزن سیم پیچ | عرض شکاف کامل به پایان رسید | حداکثر سرعت لغزش |
JY-1 x 600 | 0.2-1mm | 100-600 میلیمتر | حداکثر 8T | حداقل 20 میلیمتر | 120 متر در دقیقه |
JY-2 x 1300 | 0.3-2mm | 300 تا 1300 میلیمتر | حداکثر 15T | حداقل 25 میلیمتر | 150 متر در دقیقه |
JY-3 x 1600 | 0.3-3mm | 500 تا 1600 میلیمتر | حداکثر 20T | حداقل 25 میلیمتر | 120 متر در دقیقه |
JY-4 x 1600 | 0.4-4 میلی متر | 500 تا 1600 میلیمتر | حداکثر 30T | حداقل 30 میلیمتر | 120 متر در دقیقه |
توجه: داده ها در فرم فقط به عنوان مرجع با توجه به محدوده های عمومی، ما همیشه طراحی و ایجاد هر خط با توجه به نیازهای خاص مشتری، به طوری که هر مشتری می تواند خط خود را خوب از ما خرید از ما. |
