ورق فلزی با دقت بالا / دستگاه برش نواری با سرعت قابل تنظیم

ماشین برش ورق فلزی با دقت بالا

مقدمه:
ظرفیت خط برش کویل فولادی با ضخامت متوسط عمدتا برای برش کویل های فولادی با ضخامت 0.6 ~ 5 میلی متر، 1 ~ 6 میلی متر، 2-8 میلی متر یا 3 ~ 10 میلی متر استفاده می شود.800~1800mm یا 800~2000mm به کویل های باریک تر کودک. این قطعه فولاد به طور گسترده ای برای اثبات کویل های نوار فولاد برای آسیاب رولینگ سرد، آسیاب لوله جوش، ماشین شکل گیری رول و غیره استفاده می شود.

مزایا و ویژگی ها:
1وزن کویل های فولادی با ضخامت متوسط معمولاً با وزن تا حدود 30 تن ، در این مورد ، یک کویل دو لوله ای برای بارگذاری کویل های سنگین لازم است.دو mandrel decoiler می تواند به سه مرحله به ترتیب برای سه نوع بین المللی استاندارد قطر داخلی کویل Φ508mm ساخته شده است، Φ610mm، Φ760mm. در همان زمان،Decoiler mandrel دوبرابر می تواند دو مخروط بدون گام است که می تواند پشتیبانی و decoil طیف گسترده ای از کویل های ID مختلف از Φ480-800mm برای ماشین برش فولاد خاص.

فرآیند کار:
بارگذاری کپی ️ پاک کننده دو لوله ️ تغذیه سر کپی ، فشار و شقاق ️ تغذیه دو لوله five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

پارامتر فنی اصلی
مواد کپسول: فولاد کربن، فولاد رنگی، فولاد گالوانیزه و غیره
ضخامت نوار: (3 ~ 10) میلی متر
عرض نوار: 800~2000mm
قطر داخلی کویل ها: ≥Φ508mm
حداکثر قطر بیرونی کویل: Φ2000mm
دستگاه برش فولاد وزن بالگرد: 35000 کيلوگرم
مواد رول تراز کننده: 40Cr
شیفت قطعات فولادی: Φ300 x 2050mm
مواد برش دیسک: 6CrW2Si، HRC 55-58
ماشین برش فولاد: φ610×2100mm
سرعت برش: (0~60) m/min، تنظیم پذیر

مزایا و ویژگی های ماشین برش کویل ما:
1. هر خط تولید (خط برش ورق نازک) به طور دقیق با توجه به الزامات مشتری طراحی و ساخته شده است. نه تنها این، مهندسان ما به دقت در کفش مشتری فکر می کنممطمئن شوید که کل قطعات فلزی کویل فشرده باشد، صاف، محکم و آسان برای استفاده.
2یک یا دو اکومولاتور سوراخ در خط برش کویل ضخامت متوسط وجود دارد که به حداقل ضخامت، سرعت برش و غیره بستگی دارد.یک گودال انباشت کننده همیشه بعد از slitter و قبل از تنش دهنده قرار دارد.
3. با توجه به توابع و درخواست استحکام هر واحد قطعات فولاد، ما ساختار مناسب را اتخاذ می کنیم و از مواد مناسب و کافی برای ساخت هر واحد خط قطعات فولاد استفاده می کنیم.

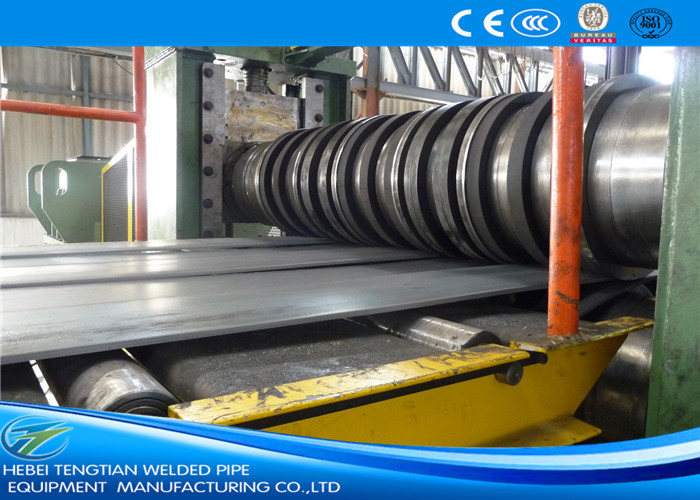

4. مواد خوب و اندازه های دقیق چاقوی دیسک، فاصله و حلقه های لاستیکی بر روی شاخه برش برای ماشین برش فولاد ما می تواند اطمینان حاصل شود burrs کوچک، cambers کوچک ((± 0.10mm / m) ،هیچ چسبندگی به چاقو و عرض شکاف دقیق ((+/-0.05 میلی متر)
5. رولر ريزه لبه قطعات فولاد ما از موتور چرخش استفاده می کند، اطمینان حاصل کنید که به طور مساوی و همزمان ريزه لبه باد بالا می رود.
6برای تغییر سریع چاقوی دیسک، می توان دو چاقوی فولادی را انتخاب کرد. هنگامی که یک ماشین برش فولادی کار می کند، کارگران می توانند چاقوها را بر روی چاقوی دیگر نصب کنند.سپس فقط مکان های دو خط برش کویل فولادی را برای ادامه کار مبادله کنید.
7رول های مطبوعات دوگانه در هر تجهیزات به ترتیب در پی هر یک از گودال های جمع کننده نصب می شوند، در صورت سقوط سر نوار در سوراخ در حالی که سر نوار را از طریق خط برش کویل فولادی تغذیه می کنند.
8. کویل جدا کردن & فشار پایین براکت بر روی recoiler نصب شده است، هیدرولیکی رانده شده، فشار بر روی بلوک recoiling محکم و به طور خودکار حرکت به بالا در حالی که قطر recoiling بزرگتر می شود.

دستگاه برش خط معمولاً بر اساس نیازهای مشتری سفارشی می شود، تا زمانی که پارامترها و الزامات را برای ما فراهم کنید،و سپس ما برای شما یک طرح مناسب تجهیزات ماشین آلات طراحی.


اطلاعات مفصلي از استيل سليتر:
