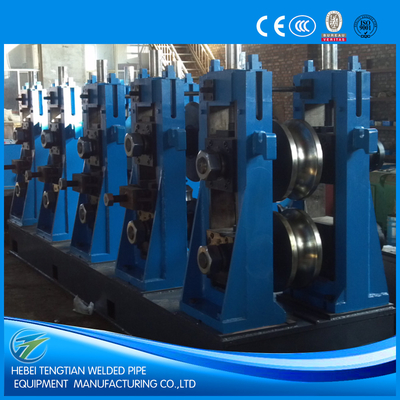

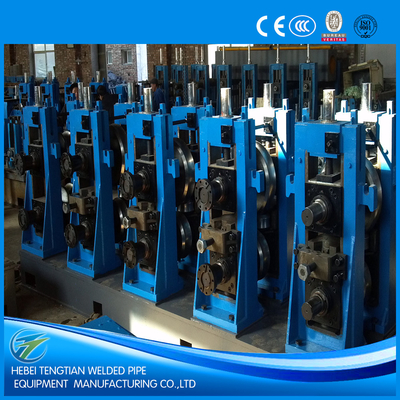

لوله های فولادی گالوانیزه آسیاب لوله های hf آسیاب ماشین جوش با فن آوری شکل گیری FFX

ERW273 دستگاه ساخت لوله ERW با دقت بالا

این خط برای تولید لوله فولادی جوش شده از Φ114mm-Φ273mm با ضخامت دیوار 2.0mm-10.0mm استفاده می شود، می تواند لوله مربع 60 * 60 - 200 * 200mm تولید کند.
بعد از جذب تکنولوژی پیشرفته ساخت لوله از هر دو خارج و داخلی،خط تولید طراحی شده نوآورانه ما و هر واحد واحد خط تولید نه تنها اقتصادی بلکه عملی است.


مقدمه کوتاه از کارخانه لوله ERW و کارخانه لوله

• آسیاب لوله ERW و آسیاب لوله یک سری ماشین است که لوله های خیاط جوش طولی و لوله ها را با نوارهای فولادی با عرض خاصی می سازد.
• با باز کردن و مسطح کردن کویل های فولادی در نوارهای فولادی شروع می شود.
• نوارهای فولادی صاف شده سپس در ماشین قالب بندی وارد می شوند و رول تراش در ماشین نوار را به شکل لوله گرد می چرخاند.
• نوارها سپس به جعبه جوش فرستاده می شوند که در آن لوله با یک جوش دهنده حالت جامد با فرکانس بالا جوش داده می شود.
• لوله های جوشیده شده در یک دستگاه اندازه گیری به شکل یا اندازه مورد انتظار شکل می گیرند. در نهایت لوله ها به طول برش داده می شوند و بسته بندی می شوند.

مزیت محصول:

1. دقت بالا
   بین پرش های رولر سطح 0.01فاصله بین قاب و اسلاید ≤0.02، درجه عمودی قاب ≤0.05، هر درجه موازی فریم ≤0.1خطای قطر و گردی لوله فولادی ≤ 008
2. از تکنولوژی ژاپنی استفاده کنید تا مشتریان خارجی که نیاز به دقت بالا دارند،
3. برنامه ریزی شده استفاده از چرخ دنده کرم و تنظیم کرم، دقت تنظیم بالا است، انرژی دقیق
4. زخم خراش می تواند تنظیم 3D تنظیم، خراش می تواند در امتداد دایره فولاد ± 20 ° چرخش.
5. دور تبدیل به مربع است ترک سر فشار مربع، می تواند کاهش وزن قالب، تشکیل پایدار، یکنواخت R Angle.
6. سطح بالش بالا بلوک خنک کننده نایلون را افزایش می دهد، ضربه به بالش و پرتگاه را کاهش می دهد.

فرآیند تولید
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

مشخصات:
1مواد اولیه

2. محدوده تولید:

3. اچ اف ولدر:GGP800Kw ولدر فرکانس بالا در حالت جامد
4سرعت خط:حداکثر.40 متر/دقیقه
5طول لوله: 6 تا 12 متر
6دقت برش:±3mm
7ظرفیت نصب شده برق:حدود 1000KW
8اندازه کل خط:حدود 100X12m



به عنوان یک تولید کننده و تامین کننده دستگاه ساخت لوله با گواهینامه CE و ISO9001: 2008 در چین. بر اساس کیفیت بالا، عملکرد قابل اعتماد و عمر طولانی ما، ماشین آلات ما به ترکیه، مصر،مورکو، قزاقستان، ازبکستان، تاجیکستان، سوریه، ایران، عراق، مکزیک، سریلانکا، پاکستان، تایلند، ویتنام و دیگر بیش از 30 کشور.
