ماشین ساخت لوله های فولاد کربن HR برای لوله های مربع گرد
منمشخصات مشترک محصول (h×b×cxt)
| نه، نه |
مدل |
اندازه لوله |
ضخامت |
سرعت ((m/min) |
ظرفیت ((KW) |
HF ((KW) |
مساحت ((LxW در متر) |
| 1 |
HG20 |
ø8 - ø20 میلی متر |
0.3 - 1.5 میلی متر |
30 تا 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 میلی متر |
0.4 - 2.0 میلی متر |
30 تا 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 میلی متر |
0.7 -2.5 میلی متر |
30 تا 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 میلی متر |
0.9 - 3.0 میلی متر |
30 تا 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 میلی متر |
1 تا 4 میلی متر |
30 تا 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 میلی متر |
۱-۴.۵ میلی متر |
30 تا 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 میلی متر |
1.5 -5 میلی متر |
30 تا 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 میلی متر |
1.5 - 5.5 میلی متر |
30 تا 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 میلی متر |
2 تا 6 میلی متر |
30 تا 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219mm |
3 تا 8 میلی متر |
20 تا 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273mm |
4 تا 12 میلی متر |
15 تا 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 میلی متر |
4 تا 14 میلی متر |
10 تا 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 میلی متر |
4 تا 16 میلی متر |
8 تا 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 میلی متر |
5 تا 18 میلی متر |
5 تا 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 میلی متر |
5 تا 18 میلی متر |
5 تا 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 میلی متر |
5 تا 20 میلی متر |
5 تا 20 |
4300 |
1800 |
300*24 |
II.مقدمه
ماشین ساخت لوله فولاد کربن HR برای لوله مربع گرد دارای مزایای اندازه تنظیم پذیر و قدرت فشرده سازی بالا است. به طور گسترده ای در خودروها، وسایل نقلیه راه آهن،حمل و نقل درب و پنجره ساختمان، قفسه ها، کابینت های الکتریکی، محافظ های بزرگراه، ساختارهای فولادی ساختمان، کانتینرها، قالب سازی فولادی و داربست ها، ساخت کشتی های خورشیدی، پل ها، برج های انتقال، ستون های فولادی،پل کابل، ماشین آلات کشاورزی، مبلمان، ذخیره سازی، راه آهن، فولاد کیل، گلخانه های گیاهی، پشتیبانی لوله کشی، ساخت و ساز شهری و زمینه های دیگر.
III.تولید تجهیزات
uncoiler : دو بار گسترش و mandrels cantilever. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت. بدن اصلی مجهز به سیستم پنوماتیک برای پاسخگویی به نیازهای گسترش،فشرده سازی و ترمز کردن لوله ها.
صاف کننده و صاف کننده: صاف کننده به طور عمده برای هدایت سر فولاد نوین کویل به سطح کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.Leveler به طور عمده استفاده می شود برای صاف کردن سر و رد از استیل نوار و آماده سازی برای گام بعدی برش و جوش، به طوری که اطمینان حاصل شود که نوار فولاد در مقابل مسطح و مستقیم در جوش برش است.
برش و جوش خودکار: برای قطع قسمت نامنظم سر و دم نوار استفاده می شود و دم نوار کویل قبلی را با سر نوار کویل بعدی هماهنگ می کند و آنها را به هم جوش می دهد.
بخش شکل دهی و اندازه گیری: این بخش نوار فولادی را به شکل ثابت سرد خم می کند. اندازه را می توان با سرو موتور تنظیم کرد.
ماشین برش: برای برش مواد از خط تولید فولاد بدون توقف سرد استفاده می شود. روش برش برش هیدرولیک است.سرو با قدرت بالا مجهز به یک کاهش دهنده با دقت بالا و انتقال راک و pinion وارد شده است. دقت برش (فاصله سوراخ) ± 1mm است. نصب واردات دقیق بالا خطی راه آهن راهنما و پوشش محافظ

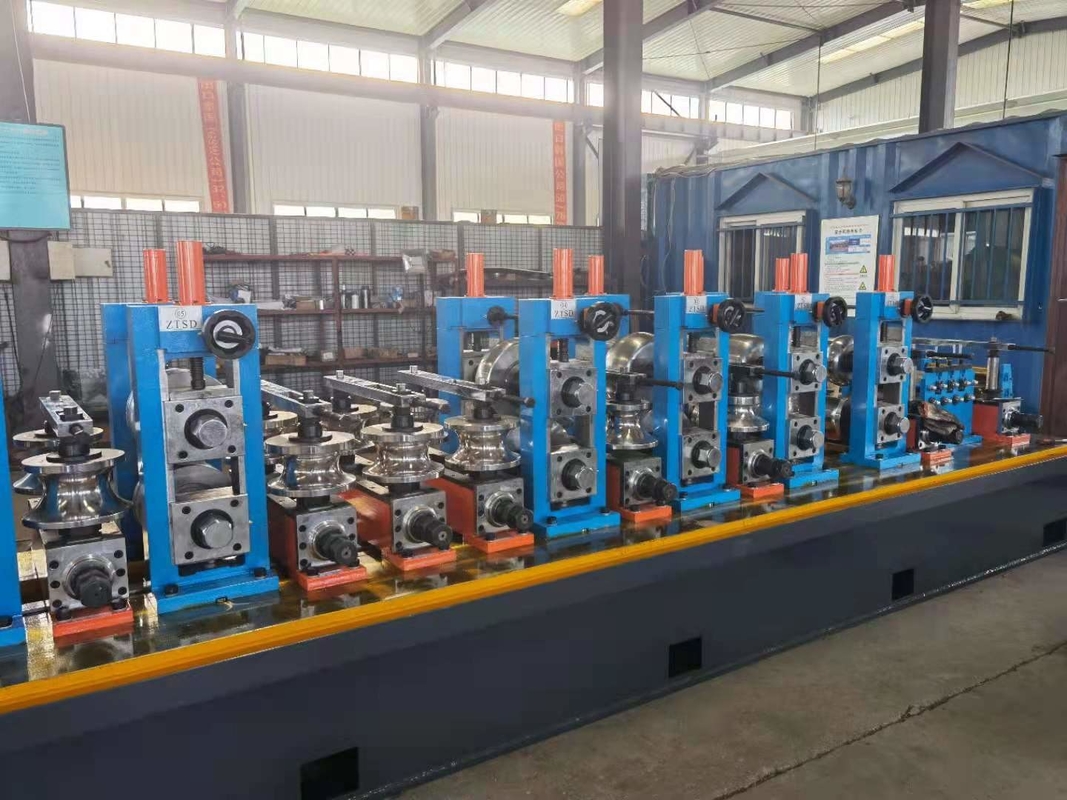

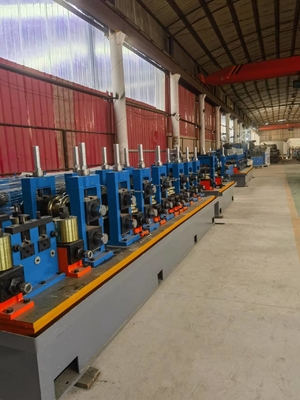

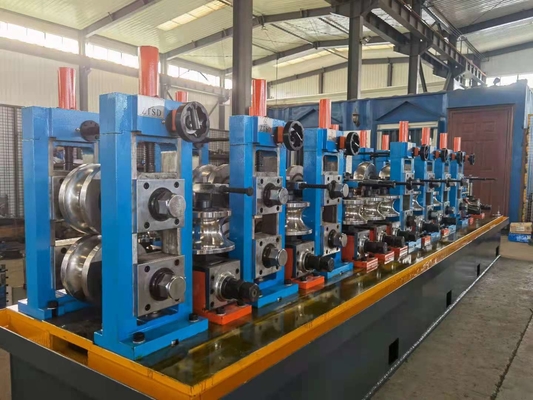

IV.ظاهر کارخانه
