دستگاه تولید لوله فولادی گالوانیزه با دیواره نازک 100 متر در دقیقه

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	TengTian
گواهی:	CE
شماره مدل:	HG

اطلاعات دقیق

محل منبع:

هبی

نام تجاری:

TengTian

گواهی:

شماره مدل:

Name:

Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine

materials:

galvanized

Equipment Specification:

customer determined

Forming method:

Roller Forming Tube Machine

speed:

100 m/min

Warranty:

One year

Material:

Low carbon HRC

Forming type:

direct forming

Work shop:

100x18 m, H＞3m ( crane to ground )

برجسته کردن:

High Light

برجسته کردن:

دستگاه تولید لوله های فولادی گالوانیزه,دستگاه تولید لوله های فلزی با دیواره نازک,دستگاه ساخت لوله های فلزی با دیواره نازک

Thin Wall steel pipe manufacturing machine

Thin Wall steel pipe making machine

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

صادرات بسته بندی ضد آب و دریا.

زمان تحویل:

120 روز کاری

شرایط پرداخت:

L/C، T/T

قابلیت ارائه:

50 ست در سال

توضیح محصول

خط تولید دستگاه تولید لوله فولادی با دیوار نازک گالوانیزه 100 متر در دقیقه

مشخصات محصول

ویژگی	مقدار
نام	خط تولید لوله فولادی با دیوار نازک گالوانیزه 100 متر در دقیقه، دستگاه ساخت لوله فولادی
مواد	گالوانیزه
مشخصات تجهیزات	مشتری تعیین می کند
روش شکل دهی	دستگاه لوله سازی با غلتک
سرعت	100 متر در دقیقه
گارانتی	یک سال
مواد	HRC کم کربن
نوع شکل دهی	شکل دهی مستقیم
کارگاه	100x18 متر، H＞3 متر (جرثقیل تا زمین)

مدل های استاندارد محصول

شماره	مدل	اندازه لوله	ضخامت	سرعت (متر در دقیقه)	ظرفیت (کیلووات)	HF (کیلووات)	مساحت (طولxعرض بر حسب متر)
1	HG20	ø8 - ø20 میلی متر	0.3 - 1.5 میلی متر	30 - 150	210	100	40*12
2	HG32	ø10 - ø32 میلی متر	0.4 - 2.0 میلی متر	30 - 150	300	150	40*12
3	HG50	ø16 - ø50 میلی متر	0.7 -2.5 میلی متر	30 - 150	410	200	60*12
4	HG60	ø22 - ø60 میلی متر	0.9 - 3.0 میلی متر	30 - 150	410	200	60*12
5	HG76	Ø25 - ø76 میلی متر	1 - 4 میلی متر	30 - 120	580	300	80*16
6	HG89	Ø32 - ø89 میلی متر	1 - 4.5 میلی متر	30 - 100	660	300	100*16
7	HG114	Ø45 - ø114 میلی متر	1.5 -5 میلی متر	30 - 80	920	400	100*16
8	HG140	Ø50 - ø140 میلی متر	1.5 - 5.5 میلی متر	30 - 80	920	400	100*16
9	HG165	ø60 - ø165 میلی متر	2 - 6 میلی متر	30 - 60	1100	500	100*16
10	HG219	Ø114 - ø219 میلی متر	3 - 8 میلی متر	20 - 45	1400	600	150*16
11	HG273	Ø114 - ø273 میلی متر	4 - 12 میلی متر	15 - 30	2100	800	160*18
12	HG325	Ø165 - ø325 میلی متر	4 - 14 میلی متر	10 - 30	2500	1000	200*24
13	HG426	Ø165 - ø426 میلی متر	4 - 16 میلی متر	8 - 25	2900	1200	250*24
14	HG508	Ø219 - ø508 میلی متر	5 - 18 میلی متر	5 - 18	3400	1600	300*24
15	HG610	Ø355 - ø610 میلی متر	5 - 18 میلی متر	5 - 18	3700	1600	300*24
16	HG760	Ø426 - ø760 میلی متر	5 - 20 میلی متر	5 - 20	4300	1800	300*24

بررسی اجمالی محصول

خط تولید فولاد با دیوار نازک گالوانیزه دارای قابلیت تنظیم اندازه و استحکام فشاری بالا است. این دستگاه همه کاره به طور گسترده در صنایع متعددی از جمله موارد زیر استفاده می شود:

ساخت خودرو و وسایل نقلیه ریلی
ساختمان سازی (درها، پنجره ها، سازه های فولادی)
زیرساخت های حمل و نقل (نرده های بزرگراه)
کابینت های برق و سیستم های قفسه بندی
کانتینرها و قالب های فولادی
ساختارهای پشتیبانی پنل های خورشیدی
ساخت کشتی و پل
ماشین آلات کشاورزی و تولید مبلمان
پروژه های ساختمانی شهرداری

اجزای تجهیزات

بازکننده کویل:دارای سیم پیچ تک مخروطی با انبساط دوگانه و مندرل های کنسولی است. شامل سیستم پنوماتیک برای انبساط، انقباض و ترمز مندرل است.

صاف کننده و تراز کننده:فولاد کویل را با صاف کردن سرهای نوار و دم ها برای پردازش آماده می کند و از تراز مناسب برای عملیات جوشکاری بعدی اطمینان حاصل می کند.

برش و جوشکاری خودکار:بخش های نوار نامنظم را حذف می کند و انتهای کویل را برای عملکرد مداوم به هم جوش می دهد.

شکل دهی و اندازه گیری:نوار فولادی را به لوله های گرد، مربع یا مستطیل با ابعاد قابل تنظیم شکل می دهد.

اره سرد:برش هیدرولیکی با دقت ±5 میلی متر را ارائه می دهد که دارای درایو سروو با قدرت بالا و انتقال رک/پینیون وارداتی است.

اجزای کامل سیستم

شماره	نام جزء
1	بازکننده کویل
2	صاف کننده و تراز کننده
3	برش و جوشکاری خودکار
4	انباشتگر
5	شکل دهی و اندازه گیری
6	اره سرد
7	میز خروجی
8	برش و بلوک زنی خودکار

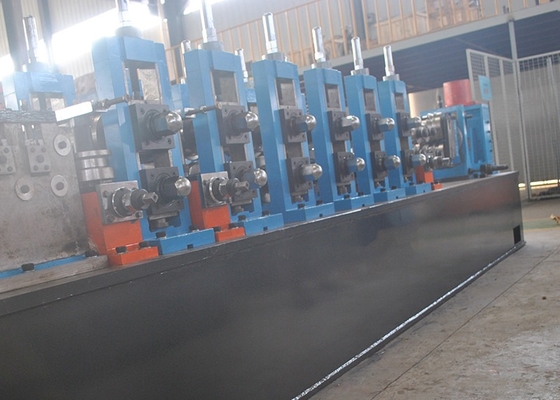

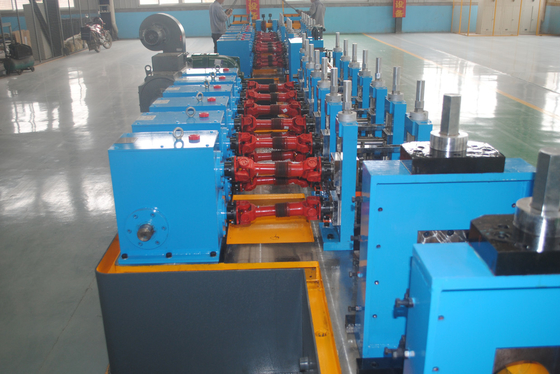

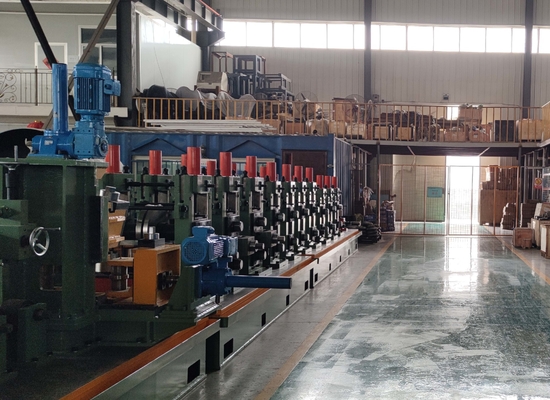

تصاویر کارخانه
