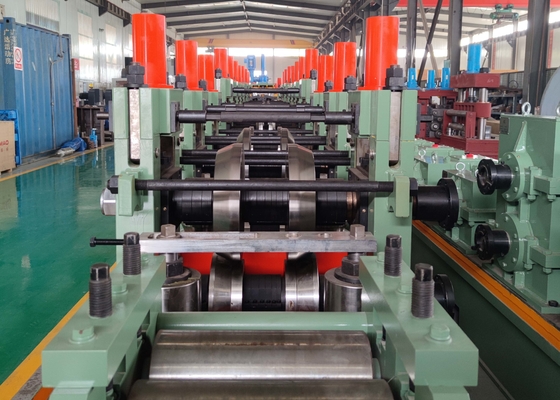

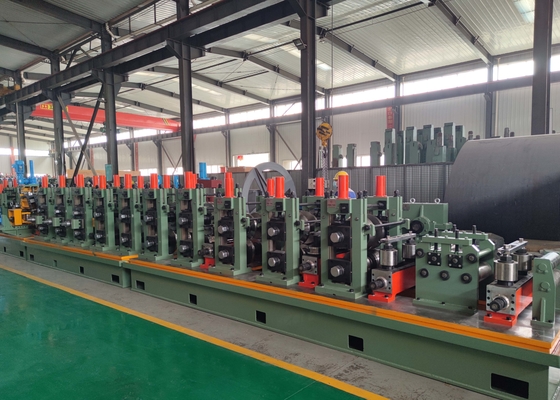

اندازه تنظیم شده 114-219mm فولاد مربع لوله آسیاب حداکثر 120mM / دقیقه سرعت
خط تولید لوله های فولادی قابل تنظیممقدمه:
اندازه تنظیم شده 114-219mm فولاد مربع لوله آسیاب حداکثر 120mM / دقیقه سرعتبرای تولید لوله های گرد (Diaφ114-219mm، ضخامت 3-9mm) طراحی شده است.خط تولید می تواند لوله های فولادی جوشیده را با پردازش با کیفیت خوب و مونتاژ دقیق تولید کند.
خط تولید لوله های فولادی با اندازه لوله بزرگ قابل تنظیمراهنمای طراحی:
● بهبود عملکرد عملیاتی و عملکرد تولید؛
● بهبود محیط زیست و امنیت عملیات؛
●استقرار محصول را بهبود بخشید
● بهبود بهره وری محصولات؛
● کاهش هزینه های رول.
خط تولید لوله های فولادی با اندازه لوله بزرگ قابل تنظیممشخصات:
مشخصات مواد:
مطابق با استاندارد YB189-64
(1) ماده: فولاد کم کربن و فولاد ساختمانی کم آلیاژ
(2) خواص مکانیکی: σb≤520Mpa,σs≤340MPa
(3) عرض نوار: 357 ∼ 688 میلی متر
(4) ضخامت نوار: 1.56.0mm
(5) طناب نوار فولاد: قطر داخلی طناب:φ508φ610mm
قطر بیرونی کویل ها:φ1000·φ2000mm
(6)وزن کویل: ≤12T
مشخصات اصلی محصولات لوله های جوش:
(1) اندازه لوله: گرد: φ114 φ219mm
(2) ضخامت دیواره لوله ها: 3-9mm
(3) طول قطع ثابت: 812 متر
(4) دقت برش لوله: ±1.5mm
سرعت شکل گیری:20×50 متر/دقیقه
تامین برق، آب و هوا
| قدرت |
حجم قدرت خط |
حدود 600 کيلو وات |
| منبع برق |
380 ولت/60 هرتز/3 فاز |
| آب خنک کننده گردش |
جریان |
20 تن/ساعت 30 تن/ساعت |
| حجم استخر |
30 متر |
| هوا فشرده |
جریان |
5 متر3/دقیقه |
| فشار |
511kg/cm2 |
کارگاه نیاز به:
| 6 متر عرض، 70 متر طول و حداقل 5 متر ارتفاع از ريل سقف تا زمين |
مدارک فنی ارائه شده:
● راهنمای استفاده (که یک ماه قبل از زمان تحویل ارائه می شود)
● گواهی بازرسی (در زمان تحویل ارائه می شود)
● سفارش بارگیری (در زمان تحویل ارائه می شود)
● نقشه طرح (در زمان یک ماه قبل از زمان تحویل)
● نقشه پایه زمین (در یک ماه قبل از زمان تحویل ارائه می شود)
● نمودار اصول برق
● نقشه مونتاژ کلی هر واحد خط
● نمودار بخشی از قسمت های آسیب پذیر
