توضیحات ساختار تجهیزات
توجه: این لیست پارامتر فقط برای مرجع است و پارامترهای خاص هنوز باید توسط هر دو طرف برای دستیابی به بهترین نتایج مورد بحث قرار گیرند.
1.ماشین کویل
هدف: انتقال مواد کویل به ماشین انکویل.
ساختار: خودرو در جاده ای زیر کف نصب شده است که عمدتاً از صندلی خودرو و شاخه چرخ حرکت، قاب ماده ای به شکل V و میله راهنما تشکیل شده است.موتور کاهش سرعت در حال حرکت و بطری روغن بلند کننده.
2. پاک کننده
استفاده: حمایت از کویل فولاد خام.
ساختار: نوع پشتیبان دوگانه.از طریق گسترش و انقباض طبل، جعبه انتقال، مکانیسم انتقال، ترمز طبل پنوماتیک، رول روی اسلاید وسط.وقتی کمربند پوشیده می شود،موتور به طور فعال سر مواد را باز می کندهنگامی که خط تولید به طور مداوم کار می کند، میله خروجی موتور کاهش سرعت از طریق کلاچ جدا می شود و موتور کار نمی کند.مواد کویل توسط صاف کننده کشش یا ماشین برش رانده می شود. تنش باز شدن توسط ترمز طبل تامین می شود.
مشخصات فنی:

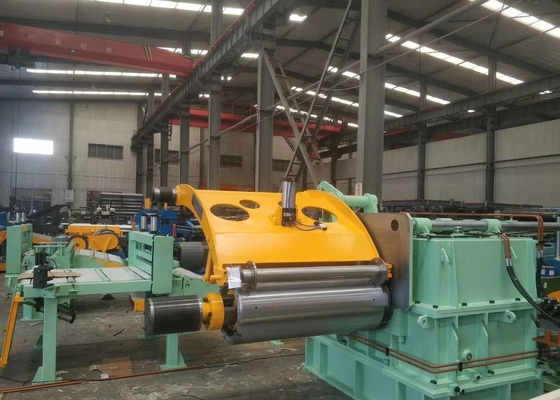

3.دستگاه هدایت فشار
هدف: بیرون کشیدن سر مواد خم شده و وارد کردن آن به دستگاه صاف کننده کشش.
ساختار: از رول، رول و صفحه تشکیل شده است. پوشش رول خم، فشار هیدرولیکی برای محکم کردن سر مواد رول، چرخش الکتریکی نمایش مواد؛سر شاقل صفحه را با گسترش فشار شب و نوسان هیدرولیکی پشتیبانی می کند، و سر صفحه با تراز کردن سر ماده کشیده می شود.The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.
مشخصات فنی:

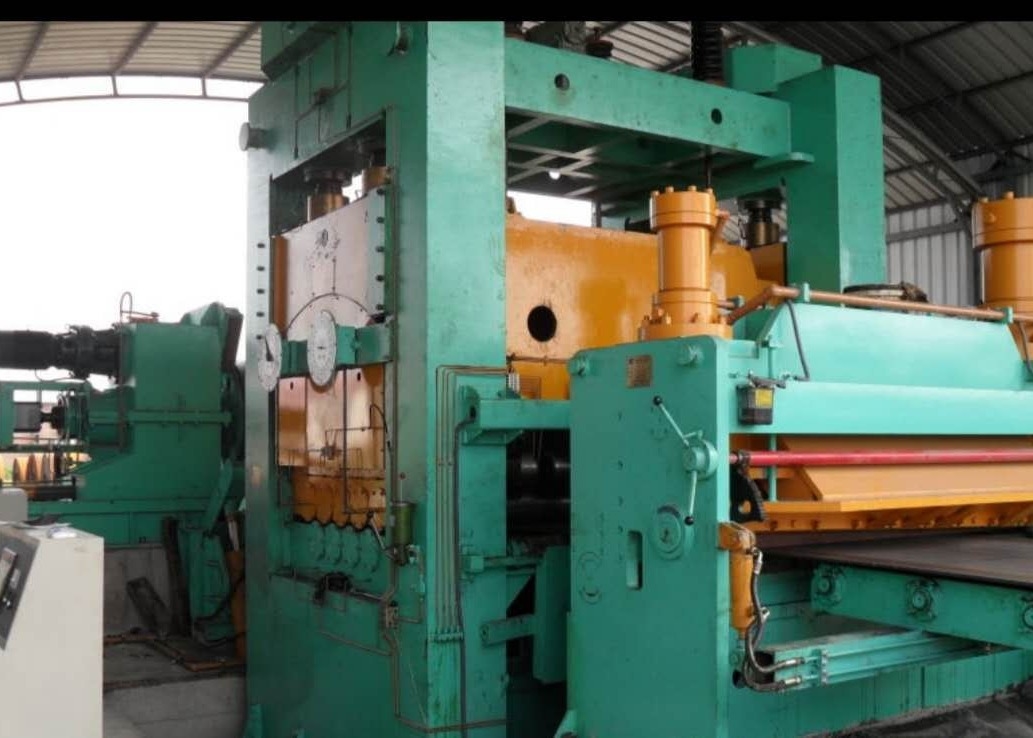

4.کشش و راست کردن
هدف: کالیبراسیون مواد صفحه و وارد کردن سر مواد به ماشین برش.
ساختار: شامل یک جفت رول تغذیه ای ، 5 رول تراز ، قاب و سیستم محرک است. رول کلیمپ توسط سیلندر روغن بالا و پایین می رود ،5 رول تراز در 2 بالا و پایین 3 مرتب شده اند، و رول بالا با نیروی الکتریکی فشار داده می شود. رول کار توسط موتور dc از طریق جعبه توزیع دنده و اتصال جهانی هدایت می شود.
مشخصات فنی:
ü سرعت
60m/min/ ضخامت ≥3.5mm
90m/min/ ضخامت≤3.0mm
5.تراشیدن
استفاده: سر صفحه ی نامنظم را برای پردازش بعدی صفحه ی فولادی قطع کنید.
ساختار: آن را از لوح دیواری، صندلی چاقو بالا و پایین، تیغه مستطیل (چهار طرف تیغه می تواند مورد استفاده قرار گیرد) ، مکانیسم تنظیم فضای باز، میله گیر همزمان و سیلندر راننده تشکیل شده است.برش دستی کنترل شده. طرف تخلیه با پل شیل های هیدرولیکی، زیر سر صفحه جمع آوری پل.
مشخصات فنی:
ماده تیغه C12MoV
بطری روغن Ø150X80mm 2 عدد
6.1# آمپولیتر
ساختار: پل دو طرفه هیدرولیک که از قاب مواد منحنی و پل دو طرفه با میز رول تشکیل شده است.
قطر رول انتقال 90-100mm، کروم پوشاندن سطح رول
یک صفحه انتقال بین رول ها قرار داده می شود تا عبور سر مواد را تسهیل کند
سیلندر تکان دهنده Ø 100 x1000mm 2 عدد
اندازه حفره: طول × عرض × عمق = حدود 5000X2200X3000mm
7.دستگاه مرکز
استفاده: هدایت جهت مستقیم مواد ورق، بهبود راست بودن ورق برش
مواد.ساخت: استفاده از راهنمای قطب عمودی، عمدتا متشکل از میله پیچ، میله پولیش شده، صندلی اسلاید، میله راهنمای عمودی، موتور تنظیم کننده، چرخ دستی تنظیم کننده و لول.
مشخصات فنی:
رولر راهنما Ø قطر 100 میلی متر، ماده برای GCr15، 6pcs
قطر رول Ø90mm، پوشش کرومی سطح.
دو موتور چرخ راهنما را به ترتیب برای تنظیم عرض راهنما هدایت می کنند
8.رولی چسبیده
استفاده: سر تغذیه کلیپ به ماشین برش
ساختار:
یک جفت رولر تغذیه، قطر رولر Φ 200 میلی متر، نان رولر لاستیک پلی اورتان.
رول پایین توسط موتور AC با دستگاه کلاچ رانده می شود.
رولر بالايي غيرفعال، بلند کردن سيليندر.
9. دستگاه برش(چاقوی دوگانه نوع پایه)
استفاده: برای برش مواد ورق در طول به پهنای مختلف
ساختار: نوع اسلایدر.از دو طرف ابزار، شاخه بالا و پایین، مکانیسم تنظیم فاصله شاخه، دستگاه انتقال و غیره. موتور DC چرخش شاخه ابزار را از طریق کاهش دهنده هدایت می کند.جعبه دنده و اتصال جهانی، و موتور به باز کردن و بستن جا دستی جانبی برای تغییر ابزار آسان کمک می کند. دستگاه چاقوی تغییر سریع را شامل می شود.
مشخصات فنی:
مشخصات میله چاقو: 320 x 2000mm Ø، ماده 42CrMo، پوشش کرومی سطح سخت.
پرش شانه میز محور چاقو 0.01mm؛ قطر قطر چاقو 0.025mm/1m؛ موازی چاقو 0.03mm/1m
10. رِوِندِر لبه(دو مجموعه)
هدف: جمع آوری لبه های خرد شده از ورق های برش داده شده با ماشین برش
ساختار: افقی.در هر دو طرف خط تولید قرار دارد، موتور تنظیم سرعت AC.این از موتور، کاهش دهنده، پنجه رول و دستگاه تخلیه تشکیل شده است.سیم لبه از چرخ تک تک انگشت گرفته شده
مشخصات فنی:
پهنای بازپرداخت لبه 3-20mm
وزن بازپرداخت 400kg/ مجموعه
سرعت بازرسان 0-100m/min
موتور YVP7.5kw,2 مجموعه
11. 2# آمپول
هدف: استفاده می شود برای کنترل هماهنگی سرعت بین ماشین برش و ماشین پیچ
ساختار: پل تک تلنگر، که از یک قفسه چوبی در شکل قوس و پل تک تلنگر با میز رول تشکیل شده است
مشخصات فنی:
قطر رول انتقال 90-100mm، سطح رول کروم پوشش صفحه انتقال بین رولها قرار داده شده است برای تسهیل عبور از مواد سر سیلندر بی طرف Ø100 x1000mm، 2pcs
اندازه حفره: طول × عرض × عمق = حدود 5000X2200X5000mm12.
هدف: جدا کردن نوار راهنما
ساختار: دو گروه جداکننده وجود دارد که می توانند به صورت افقی برای جایگزینی صفحات عایق حرکت کنند.رول فشار هیدرولیکی بین دو گروه از جدا کننده نصب شده است تا از پریدن لاکت ها از صفحه عایق جلوگیری شود.
