35000Kg ظرفیت 3-14mm x 1600mm ماشین قطعات سیم پیچ فولاد

Name: 35000Kg ظرفیت 3-14mm x 1600mm ماشین قطعات سیم پیچ فولاد
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: 3- 14X 1600 میلی متر
Price: 50,000.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	TENGTIAN
گواهی:	CE ISO9000 BV
شماره مدل:	3- 14X 1600 میلی متر

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

TENGTIAN

گواهی:

CE ISO9000 BV

شماره مدل:

3- 14X 1600 میلی متر

نام:

کویل حداکثر وزن 35000 کیلوگرم 3 ~ 14 میلی متر × 1600 میلی متر دستگاه برش کویل فلزی فلزی

مدل:

3 X 1600

نشان:

مستقیم و پایدار

حداکثر اندازه:

14 × 1600 میلی متر

ضخامت:

3 - 14 میلی متر

طول برش:

1600 متر

ضمانت:

یک سال

واژگان کلیدی:

دستگاه برش کویل فولادی 3 ~ 14 میلی متر × 1600 میلی متر

برجسته کردن:

High Light

برجسته کردن:

دستگاه برش سیم پیچ فلزی 35000 کیلوگرم

دستگاه برش سیم پیچ فلزی با قدرت بالا

خط برش فلز با قدرت بالا

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

$100000 to $1 million

جزئیات بسته بندی:

بسته صادرات استاندارد

زمان تحویل:

120 روز کاری

شرایط پرداخت:

L/C ، D/A ، D/P ، T/T

قابلیت ارائه:

4 مجموعه در سال

توضیح محصول

دستگاه برش ورق فولادی کویل فلزی 3~14mm×1600mm، حداکثر وزن کویل 35000 کیلوگرم

ویژگی	مقدار
نام	دستگاه برش ورق فولادی کویل فلزی 3~14mm×1600mm، حداکثر وزن کویل 35000 کیلوگرم
مدل	3 X 1600
ویژگی	مستقیم و پایدار
حداکثر اندازه	14 X 1600 میلی متر
ضخامت	3 - 14 میلی متر
طول برش	1600 متر
گارانتی	یک سال

معرفی کلی

این خط تولید برای برش طولی پیوسته نوارهای با عرض 800-1500 میلی متر و ضخامت 0.5-3 میلی متر برای فولاد ساختاری کربن معمولی نورد گرم، فولاد ساختاری کم آلیاژ و سایر مواد مناسب است. به عنوان واحد برش 1500 × 0.5 ~ 3 میلی متر نامیده می شود.

پارامترهای فنی اصلی

داده های دستگاه:

نام تجهیزات: خط برش
مدل: 14×1600
فرآیند کار: ذخیره سازی→تغذیه→باز کردن کویل→تغذیه→فشار→تراز اولیه→برش هیدرولیک→پل حلقه→اصلاح انحراف→برش→کویل لبه→پل حلقه→[عملکرد 1]→جداسازی→فشار→غلتک کشش→تغذیه→پیچیدن مجدد→بارگیری→[عملکرد 2]→میز غلتکی→اصلاح انحراف→فشار→تراز دقیق→اندازه گیری طول→فشار دم→برش→بلند کردن و انباشتن

پارامترهای مواد پردازش:

پارامترهای مواد ورودی:

مواد: کویل فولادی نورد گرم Q235B/Q355B (σs≤400MPa, σb≤550MPa)
ضخامت کویل: 3mm～14mm (Q235B) / 3mm～12mm (Q355B)
عرض کویل: 700mm～1600mm
قطر داخلی کویل: Φ610mm, Φ760mm
قطر بیرونی کویل: Φ1000mm～Φ2200mm
وزن کویل: حداکثر 35000 کیلوگرم

پارامترهای مواد خروجی:

1) پارامترهای محصول نهایی برش متقاطع:

دقت طول: طول ≤±1.0mm/L=2m
قطری ≤±1.5mm/L=2m
تخت بودن: بهتر از استاندارد ملی GB709-2006
طول پالت بندی: 2000mm～12000mm
ارتفاع پالت بندی: حداکثر 400 میلی متر
بار پالت بندی: حداکثر 15000 کیلوگرم

2) پارامترهای محصول نهایی برش:

ظرفیت برش: تا 3 نوار (هنگامی که ضخامت صفحه 13-14 میلی متر باشد، به استثنای لبه های ضایعات)
حداکثر 4 نوار (هنگامی که ضخامت صفحه 11-12 میلی متر باشد، به استثنای لبه های ضایعات)
حداکثر 6 نوار (هنگامی که ضخامت صفحه 9-10 میلی متر باشد، به استثنای لبه های ضایعات)
حداکثر 8 نوار (هنگامی که ضخامت صفحه 7-8 میلی متر باشد، به استثنای لبه های ضایعات)
حداکثر 10 نوار (هنگامی که ضخامت صفحه 3-6 میلی متر باشد، به استثنای لبه های ضایعات)
دقت راست بودن: ≤0.5mm/1000mm (هنگامی که عرض نوار ≥140mm باشد، به استثنای ضایعات جانبی)
عرض برش: حداقل 120 میلی متر
تلرانس عرض: ±0.3mm
قطر داخلی پیچیدن مجدد: Φ610mm
وزن پیچیدن مجدد: حداکثر 35000 کیلوگرم
تلرانس برج: ≤±10mm (3-5 دایره داخل و خارج محاسبه نمی شود)

داده های پایه دستگاه:

سرعت طراحی: حداکثر 15-30 متر در دقیقه (در زمان باز شدن، با توجه به ضخامت صفحه و مواد تنظیم کنید) / حداکثر 30-80 متر در دقیقه (هنگام سیم پیچی، با توجه به ضخامت و مواد صفحه تنظیم کنید)
جهت واحد: از چپ به راست یا از راست به چپ (رو به واحد روی میز کار)
منبع تغذیه: سه فاز AC 380V، 50Hz
مساحت کف: ≈65m×11m (L×W)
محیط استفاده: دمای محیط: -10℃～40℃ / رطوبت نسبی: ≤80%
کلاس حفاظت: IP40

مفهوم طراحی محصول

قابلیت اطمینان: طراحی و ساخت با قابلیت اطمینان بالا برای اطمینان از عملکرد عادی و مداوم
ایمنی: مجهز به حفاظت قابل اعتماد و دستگاه های ایمنی برای سیستم های مکانیکی، هیدرولیکی و الکتریکی
حفاظت از محیط زیست: روغن هیدرولیک را می توان با اطمینان بازیابی و بازیافت کرد بدون هیچ گونه نشتی
صرفه جویی در انرژی: واحدهای راندمان انتقال بالا همراه با دقت محصول بهبود یافته برای کاهش مصرف
سهولت استفاده: رابط کاربر پسند با گفتگوی راحت انسان و ماشین

ویژگی های کلیدی

نیروی محرکه اصلی توسط موتور DC برای سرعت چرخش و گشتاور پایدار در سرعت کم
کنترل شده توسط سیستم PLC پیشرفته با عملکرد صفحه لمسی
سیستم کنترل توسعه یافته توسط Zeye (2018SR678630) برای راندمان بالا و مصرف انرژی کم
کاهنده دنده سطح دندان سخت با راندمان انتقال بالا و حداقل سایش
کنترل کیفیت دقیق در فرآیند تولید از جمله بازپخت، سندبلاست و ماشینکاری CNC
ساخته شده مطابق با استانداردهای ملی برای کیفیت و خدمات برتر

تصاویر مرجع محصول

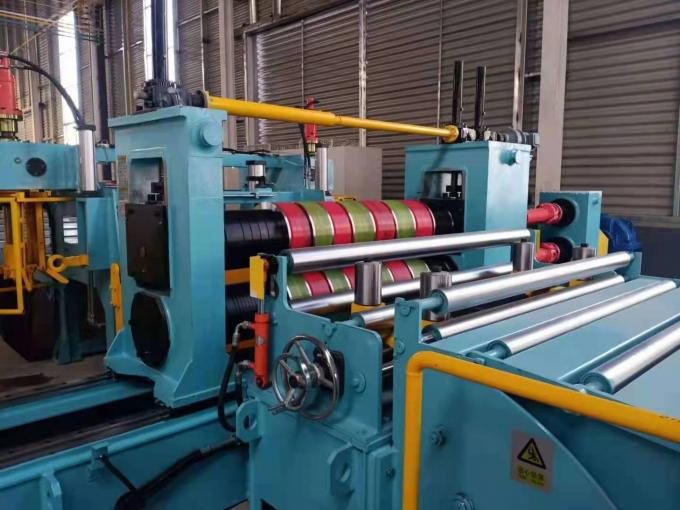

3~14mm×1600mm Steel Coil Slitting Machine - Front View

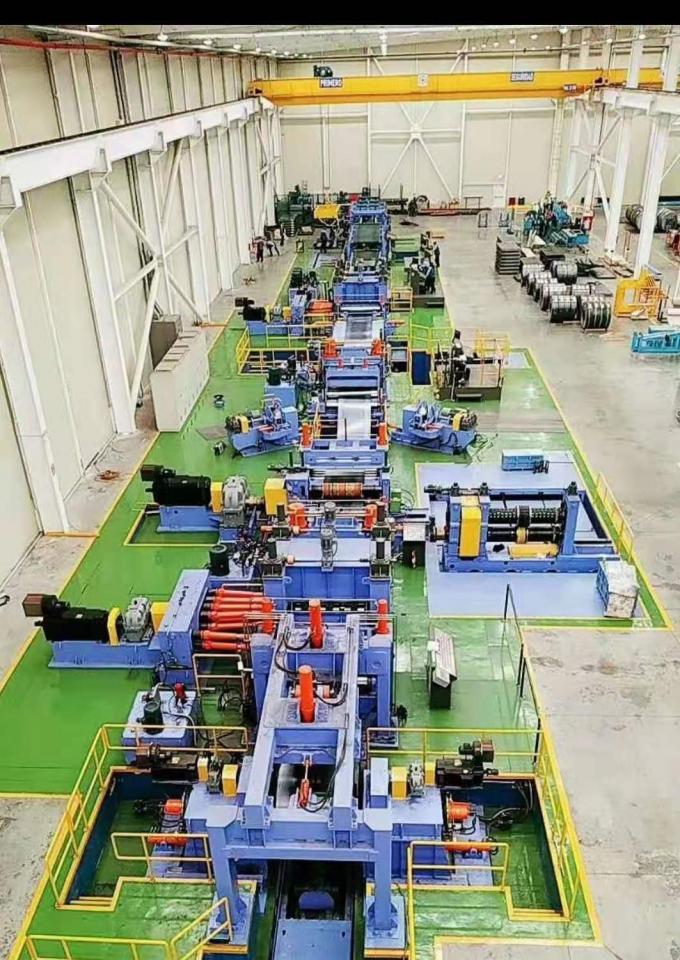

3~14mm×1600mm Steel Coil Slitting Machine - Side View
