جزئیات محصول:
پرداخت:
|
| وزن کویل: | ≤1.5T | ضخامت کویل: | 1-2.3 میلی متر |
|---|---|---|---|
| عرض سیم پیچ: | 45- 120 میلی متر | قطر داخلی: | 80 تا 520 میلی متر |
| قطر خارجی: | 1000 تا 1600 میلی متر | سرعت: | حداکثر 120 متر در دقیقه |
| ضمانتنامه: | یک سال | مواد: | HRC کم کربن |
| برجسته: | آسیاب لوله جوش داده شده با فرکانس بالا f200×200,آسیاب لوله جوشی با فرکانس بالا,آسیاب لوله با فرکانس بالا با دقت بالا |
||
دستگاه لوله جوش خط تولید لوله جوش داده شده F200×200 با دقت بالا
خط تولید لوله های جوشی با درز مستقیم با فرکانس بالا F200×200 عمدتاً برای تولید لوله های فولادی جوشی الکتریکی با ضخامت 2 تا برای لوله های گرد و لوله های مربعی استفاده می شود.بر اساس هضم و جذب تجهیزات مشابه در داخل و خارج از کشور، تک تک دستگاه های این خط تولید به صورت مبتکرانه در ترکیب با شرایط ملی کشور من طراحی شده است.بهره برداری و نگهداری راحت است، سطح طراحی و کیفیت ساخت در جایگاه پیشرو در کشور قرار دارد و ساختار و دقت به سطح واحدهای معرفی شده در سال های اخیر رسیده است.این واحد دارای کیفیت پردازش و دقت مونتاژ بالایی است و از یک رول پاس معقول استفاده می کند که می تواند لوله های فولادی جوش داده شده الکتریکی را با دقت نسبتاً بالا تولید کند.
1. پارامترها و مشخصات اصلی
|
مطابق با استاندارد YB189-64 |
|
| مواد |
فولاد کم کربن و فولاد ساختمانی کم آلیاژ |
| ویژگی های مکانیکی | σb≤610Mpa،σs≤345MPa |
| عرض نوار | 300 تا 800 میلی متر |
| ضخامت نوار | 2.0 تا 6.0 میلی متر |
| شناسه کویل ها | Φ580～φ630mm |
| OD از کویل | φ1300 × φ2000 میلی متر |
| وزن کویل | ≤18.0T |
2. مشخصات لوله جوش داده شده
| اندازه لوله مربع | 75*75 تا 200*200 میلی متر |
| ضخامت لوله مربع | 2.0 تا 6.0 میلی متر |
| طول لوله پایان | 6 تا 9 متر |
| دقت برش | ± 2 میلی متر |
| سرعت شکل گیری | 10 تا 50 متر در دقیقه |
3. پارامترهای اصلی هر واحد
loading ماشین سازه جوش فولادی، دارای زین بالابر و ماشین عرضی دو قسمتی است. زین بالابر از نوع میله راهنما چهار ستون، زین بالابر سیلندر روغن است. ماشین عرضی سازه فولادی است، روی بدنه ماشین مجهز به چهار چرخ است. ماشین رانده توسط یک موتور، راه رفتن در امتداد راه آهن که در پایه ثابت.
uncoiler از ساختار یک مخروط است.برای پشتیبانی از سیم پیچ فولادی و تهیه مواد خام برای خط تولید استفاده می شود. این دستگاه عمدتاً از پایه، شفت اصلی، پشتیبانی دوار، سیستم دستگاه ترمز پنوماتیک، برای نوع انبساط کنسول، انبساط هیدرولیک و رانندگی پنوماتیک تشکیل شده است.
سر مستقیم برای هدایت سر فولاد کویل جدید به واحد صاف کننده استفاده می شود پس از اینکه واحد uncoiler سیم پیچ را به محل کار آورد.
دستگاه تسطیح برای تراز کردن سر و انتهای نوار فولادی استفاده می شود و کار برش و جوشکاری را آسان می کند.
از Shear &welder برای برش انتهای نامنظم نوارها و سپس اتصال نوارها با جوش استفاده می شود.
آکومولاتور افقی شامل دستگاه پرس و حمل مواد، مونتاژ باتری، واحد حمل مواد، واحد کنترل الکتریکی است.

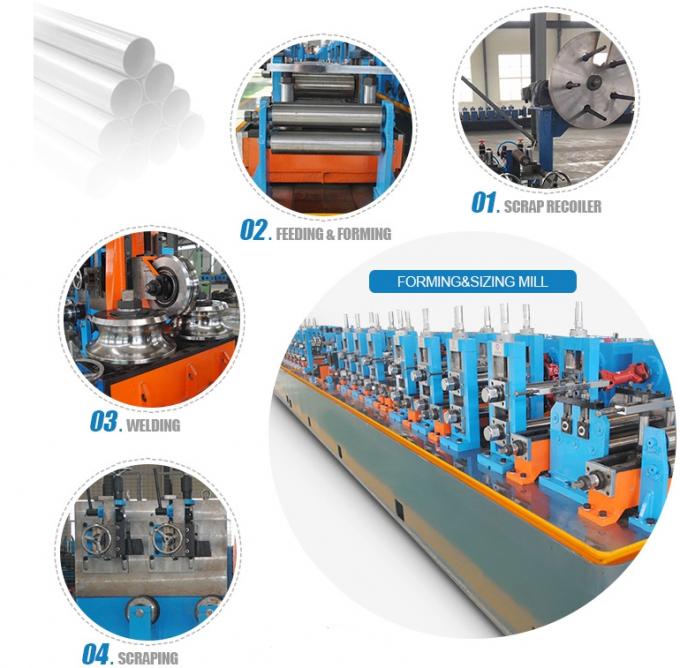

دستگاه شکل دهی.نوار فولادی داخل پایه شکل‌دهی می‌شود و سپس در قسمت شکل‌دهی به شکل گرد می‌رود، سپس جوش داده می‌شود و به شکل مربع در می‌آید.
برای برش دقیق لوله به طور خودکار در شرایطی استفاده می شود که لوله به طور مداوم از آسیاب با سرعت بالا تحویل داده شود.
