دستگاه آسیاب لوله جوش فرکانس بالا طراحی پاس رول درز مستقیم

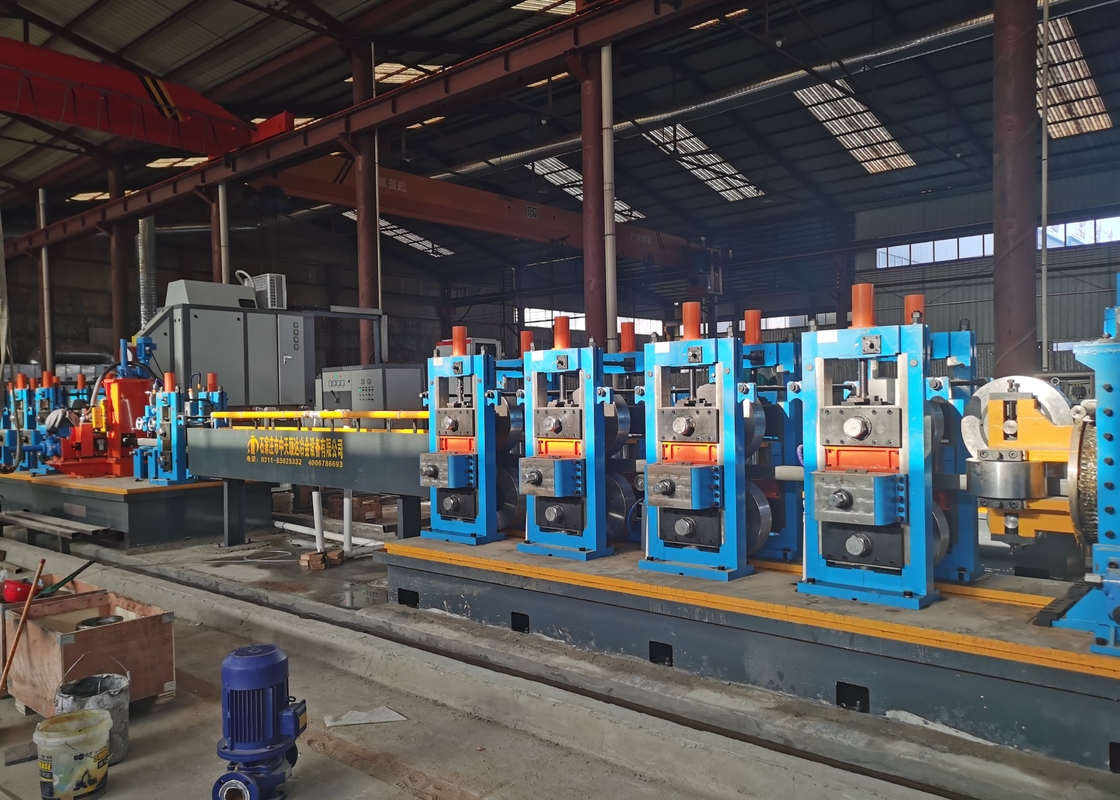

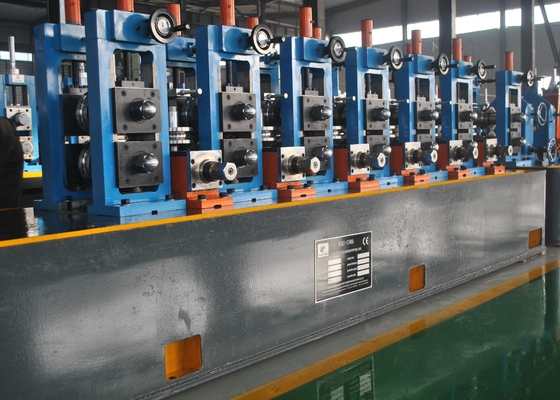

خط تولید لوله های جوش دار با فرکانس بالا

خط تولید لوله های جوشکاری با فرکانس بالا ZHG38 برای تولید لوله های جوشکاری با قطر Ф10-Ф38mm و ضخامت دیوار 1.0-2.3mm و لوله مربع 8x8-30x30mm، ضخامت 1.0-2.0mm طراحی شده است.اتخاذ طرح عبور از رول، خط تولید می تواند لوله های فولادی جوشیده را با پردازش با کیفیت خوب و مونتاژ دقیق تولید کند.

با توجه به دستورالعمل طراحی برای بهبود شخصیت عملیاتی و محیط زیست و ایمنی و شخصیت تولید ، کاهش هزینه رولر برای تضمین بهره وری بالا ،خط توليد ZHG38 از سبک سوراخ دو قطر استفاده ميکنه.

1پارامترها و مشخصات اصلی

مشخصات مواد: مطابق با استاندارد YB189-64

ماده: فولاد کم کربن و فولاد کم آلیاژ ساختمانی

خواص مکانیکی: σ_ب≤520Mpa,σ_s≤365MPa

عرض نوار: 45 تا 120 میلی متر

ضخامت نوار:1.0 تا 2.3 میلی متر

قطر داخلی کویل: 480 تا 520 میلی متر

قطر بیرونی کویل: 1000 تا 1800mm

وزن کویل: ≤1.5T

مشخصات لوله های جوشیده شده:

قطر لوله گرد:φ15-φ38mm 1.0 تا 2.3mm

لوله مربع: 15 x 15 تا 30 x 30mm 1.0 تا 2.0mm

طول قطع ثابت: 4 تا 6 متر

دقت برش لوله: 0 تا 3 میلی متر

سرعت شکل دادن:20 تا 130 متر/دقیقه

2. جریان فرآیند

بارگذاری کویل

باز کردن

برش و جوش

آمپولیتور مارپیچی افقی

شکل دادن

جوش HF

از آب پاشیدن

خنک کننده

اندازه گیری

راست کردن

اره های سرد برش

انتقال

بسته بندی

ذخیره سازی

3تضمین کیفیت و خدمات پس از فروش

تجهیزات به خریدار می رسد، پرسنل خدمات فنی در صحنه عیب یابی، نگهداری، راه اندازی تجهیزات، راه اندازی، عملیات و آموزش نگهداری،مسئول آموزش فنی کارکنان تجهیزات و نگهداری از خریداراستفاده در کاربران رعایت قوانین، در زیر تجهیزات عادی کار، از 12 ماه از تاریخ ورود تجهیزات، مانند تاثیر مثبت بر کیفیت استفاده،قطعات آسیب دیده به تجهیزات منجر می شود که نمی توانند به طور طبیعی کار کنند، کارخانه تعمیر و یا تعویض را به صورت رایگان انجام می دهد.
