دستگاه ساخت لوله های فلزی چند منظوره برای ساخت زیرساخت ها

ماشین ساخت لوله های فولادی با کاربردهای چندگانه برای ساخت زیرساخت ها

I. مقدمه

برای ماشین ساخت لوله فولادی که همه کشورها در حال ساخت زیرساخت هستند، تجهیزات آسیاب های رول سرد کاربرد های زیادی دارد.محصول نهایی در زمینه های مختلف مانند مواد ساختمانی استفاده می شود، تزئینات، انرژی جدید و غیره، و یکی از خطوط تولید ضروری برای محصولات فولاد است. سرمایه گذاری کم و بازده بالا، مناسب برای شرکت های جدید در صنعت فولاد

II.تور تولیدی

مرحله 1 - کویل ها

فولاد های کربن هستند که برای شما به لوله و لوله تبدیل می شوند

مرحله 2 - باز کردن پیچ

کویل فولاد کربن بر روی uncoiler قرار داده شده است

مرحله 3 - تراز کننده

کپسول ها صاف شده اند

مرحله 4 - آسیاب

بعد از آن از طریق یک سری از رولها که شکل فولاد صاف به لوله

مرحله 5 - رول های آسیاب

رول ها شکل این جدول اندازه به شکل

مرحله 6 - جوش دهنده

یک جوشگر مقاومت الکتریکی لوله یا لوله را به پایان می رساند

مرحله هفتم - اسکارفر

خياط "شلوار" است تا لوله یا لوله را در تمام اطراف صاف کند.

مرحله 8 - اره

در نهایت، لوله و لوله به طول برش داده می شود

III.تولید تجهیزات

رول های پیچ و باز کردن: پیچ و باز کردن تک مخروط از ساختار دو بار گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی است: بدن اصلی و پایه ثابت.بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن mandrels.

صاف کننده و صاف کننده: صاف کننده به طور عمده برای هدایت سر فولاد نوین کویل به سطح کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.Leveler به طور عمده استفاده می شود برای صاف کردن سر و رد از استیل نوار و آماده سازی برای گام بعدی برش و جوش، به طوری که اطمینان حاصل شود که نوار فولاد در مقابل مسطح و مستقیم در جوش برش است.

برش و جوش خودکار: برای قطع قسمت نامنظم سر و دم نوار استفاده می شود و دم نوار کویل قبلی را با سر نوار کویل بعدی هم تراز می کند و آنها را به هم جوش می دهد.

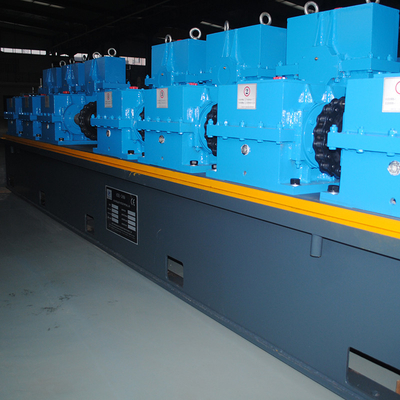

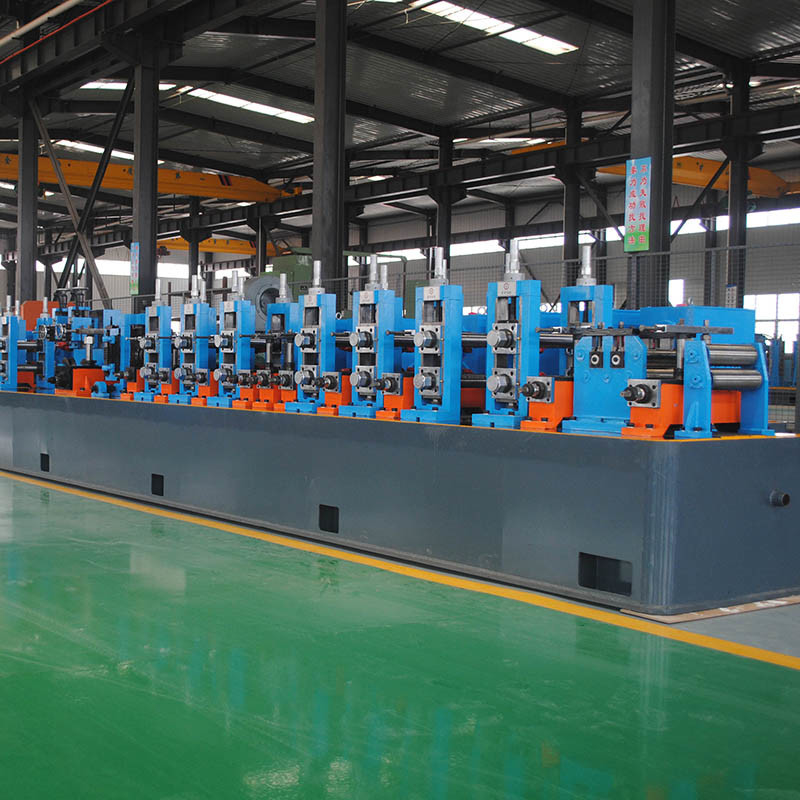

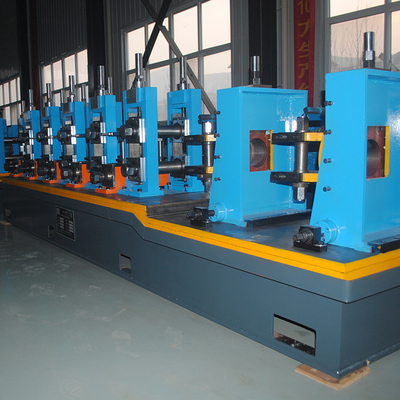

بخش شکل دهی و اندازه گیری: این بخش نوار فولادی را به شکل ثابت سرد خم می کند. اندازه را می توان با سرو موتور تنظیم کرد.

ماشین برش: برای برش مواد از خط تولید فولاد بدون توقف سرد استفاده می شود. روش برش برش هیدرولیک است.سرو با قدرت بالا مجهز به یک Reducer با دقت بالا و واردات قفسه و pinion انتقال است. دقت برش (فاصله سوراخ) ± 1mm است. نصب واردات دقیق بالا خطی راه آهن راهنما و پوشش محافظ

IV. ظاهر کارخانه
