دستگاه ساخت لوله فولادی با سرمایه کم برای آسیاب های غلتکی زیرساختی 80 میلیون در دقیقه

ماشین ساخت لوله های فولادی با سرمایه گذاری کم برای زیرساخت ها 80M / min آسیاب های رول

I. مقدمه

برای ماشین ساخت لوله فولادی که همه کشورها در حال ساخت زیرساخت هستند، تجهیزات خم کردن سرد کاربردهای زیادی دارد.محصول نهایی در زمینه های مختلف مانند مواد ساختمانی استفاده می شود، تزئینات، انرژی جدید و غیره، و یکی از خطوط تولید ضروری برای محصولات فولاد است.

II.فرآیند تولید

باز کردن→ سر راست→ دستگاه تراز کردن در پیچ→ جوشنده تراش → انبوه کننده→ رولر فومینگ→ خنک کردن آب→ رولر سایزینگ→ سرد تراش→ کانویر رولر → بسته بندی

III.تولید تجهیزات

رول های پیچ و باز کردن: پیچ و باز کردن تک مخروط از ساختار دو بار گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی است: بدن اصلی و پایه ثابت.بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن mandrels.

صاف کننده و صاف کننده: صاف کننده به طور عمده برای هدایت سر فولاد نوین کویل به سطح کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.Leveler به طور عمده استفاده می شود برای صاف کردن سر و رد از استیل نوار و آماده سازی برای گام بعدی برش و جوش، به طوری که اطمینان حاصل شود که نوار فولاد در مقابل مسطح و مستقیم در جوش برش است.

برش و جوش خودکار: برای قطع قسمت نامنظم سر و دم نوار استفاده می شود و دم نوار کویل قبلی را با سر نوار کویل بعدی هماهنگ می کند و آنها را به هم جوش می دهد.

بخش شکل دهی و اندازه گیری: این بخش نوار فولادی را به شکل ثابت سرد خم می کند. اندازه را می توان با سرو موتور تنظیم کرد.

ماشین برش: برای برش مواد از خط تولید فولاد بدون توقف سرد استفاده می شود. روش برش برش هیدرولیک است.سرو با قدرت بالا مجهز به یک کاهش دهنده با دقت بالا و انتقال راک و pinion وارد شده است. دقت برش (فاصله سوراخ) ± 1mm است. نصب واردات دقیق بالا خطی راه آهن راهنما و پوشش محافظ

IV. تور میلز

مرحله 1 - کویل ها

فولاد کربن هست که برای شما به لوله و لوله تبدیل میشه

مرحله 2 - باز کردن پیچ

کویل فولاد کربن بر روی uncoiler قرار داده می شود

مرحله 3 - تراز کننده

کپسول ها صاف شده اند

مرحله 4 - آسیاب

بعد از آن از طریق یک سری از رولها که شکل فولاد صاف به لوله

مرحله 5 - رول های آسیاب

رول ها شکل این جدول اندازه به شکل

مرحله 6 - جوش دهنده

یک جوشگر مقاومت الکتریکی لوله یا لوله را به پایان می رساند

مرحله هفتم - اسکارفر

خياط به صورت "شلوار" است تا لوله یا لوله را در تمام اطراف صاف کند.

مرحله 8 - اره

در نهایت، لوله و لوله به طول برش داده می شود

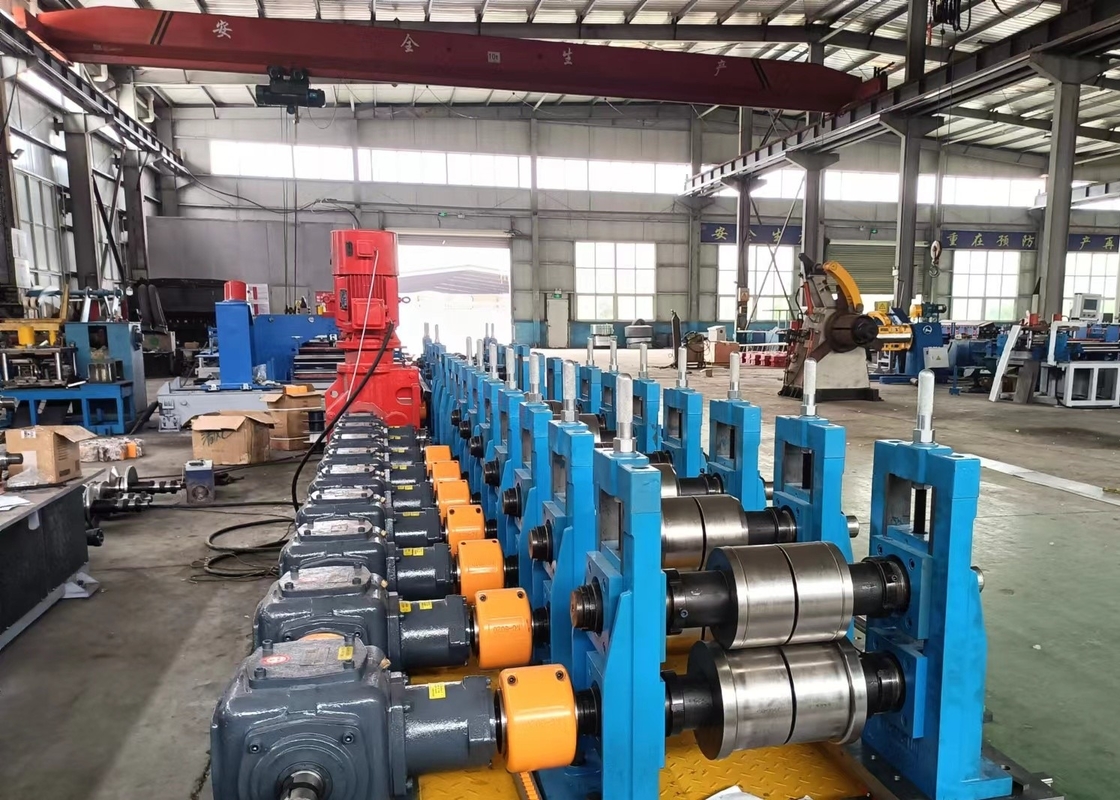

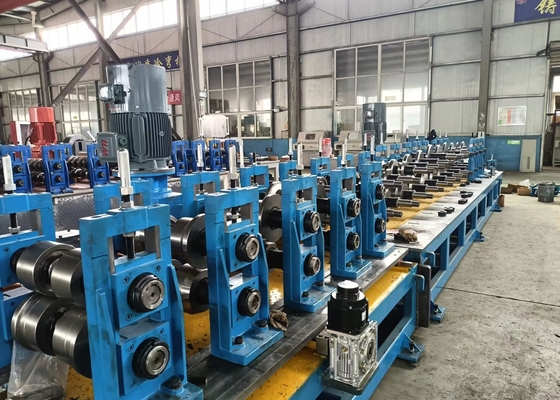

IV.ظاهر کارخانه
