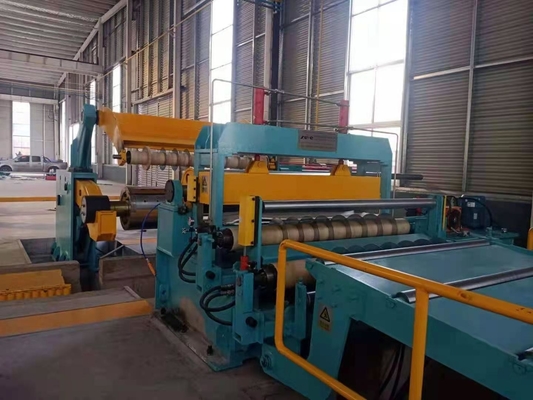

ضخامت 0.8-4 میلی متر عرض 800-1600 میلی متر سرعت 90-150 متر / دقیقه دستگاه برش سیم پیچ ورق

I. پارامتر اصلی فنی

1مشخصات مواد

ماده HRC کربن کم ((Q235, σs=250Mpa,σb=500Mpa)) ضخامت کویل 0.8-4 mm

عرض کویل 800-1600mm

وزن کویل ≤30 تن

قطر داخلی Φ508/Φ610/Φ760mm

قطر بیرونی ≤ Φ2200mm

2مشخصات کامل محصول

شماره برش ((حاشیه مستثنی)

وزن کویل 30t

قطر داخلی Φ508/Φ610/Φ760mm

قطر بیرونی Φ2200mm

دقت عرض ±0.20 mm ((ضخامت 0.8-4)

دقت برر ≤5٪ ضخامت صفحه، ((0.08-0.20mm)

تیغه جدید یا شکاف مناسب تیغه

3سرعت باز شدن کویل 90-150m/min (تابلوی مرجع با توانایی Slitter)

4داده های تجهیزات

(1) قدرت

ولتاژ 380V

فرکانس 60 هرتز

قدرت نصب شده حدود 330kw

(2) نیروی هوایی

فشار 0.4-0.8Mpa

نیاز به هوا 0.2m3/min ((حالتهای فشرده سازی)

(3) جهت خط رو به کنسول کنترل، چپ به راست

5نقاشي با توجه به خواسته ي خريدار

II،ترکیب تجهیزات 1600x4

III،توضیحات ساختار تجهیزات

• قفسه ی ذخیره ی کویل

هدف: ذخیره کول های فولادی برای باز کردن.

ساختار: ساختار شکل V، جوش صفحه فولادی، دو بولت ثابت در هر دو طرف جاده.

مشخصات فنی:

• ماشین کویل

هدف: انتقال مواد کویل به ماشین انکویل.

ساختار: خودرو در جاده ای زیر کف نصب شده است که عمدتاً از صندلی خودرو و شاخه چرخ حرکت، قاب ماده ای به شکل V و میله راهنما تشکیل شده است.موتور کاهش سرعت در حال حرکت و بطری روغن بلند کننده.

مشخصات فنی:

براکت شکل V توسط صفحه فولادی جوش داده می شود و صفحه نیلونی بر روی سطح قرار می گیرد

موتور AC4KW

بطری روغن بلند کننده Ø200X850st

نوار راهنما شماره چهار، Ø 110 میلی متر قطر، کروم شده

يک زنجیره محافظ و يک جفت ريل

• پاک کننده

استفاده: حمایت از کویل فولاد خام.

ساختار: نوع پشتیبان دوگانه.از طریق گسترش و انقباض طبل، جعبه انتقال، مکانیسم انتقال، ترمز طبل پنوماتیک، رول روی اسلاید وسط.وقتی کمربند پوشیده می شود،موتور به طور فعال سر مواد را باز می کندهنگامی که خط تولید به طور مداوم کار می کند، میله خروجی موتور کاهش سرعت از طریق کلاچ جدا می شود و موتور کار نمی کند.مواد کویل توسط صاف کننده کشش یا ماشین برش رانده می شود. تنش باز شدن توسط ترمز طبل تامین می شود.

مشخصات فنی:

درام سه مرحله، افزایش محدوده به ترتیب Φ 470-520 میلی متر، Φ 570-620 - mm ، Φ 720-760 - mm.

افزایش و مشخصات بطری روغن Ø 150 x100mm، 2pcs.

• دستگاه هدایت فشار

هدف: بیرون کشیدن سر مواد خم شده و وارد کردن آن به دستگاه صاف کننده کشش.

از رولر، رولر و صفحه تشکیل شده است.پوشیدن رول، فشار هیدرولیکی برای محکم کردن سر مواد رول، چرخش الکتریکی نمایش مواد؛سر شاقل صفحه را با گسترش فشار شب و نوسان هیدرولیکی پشتیبانی می کند، و سر صفحه با تراز کردن سر ماده کشیده می شود.The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• دستگاه برش ((نوع پایه چاقوی دوگانه)

استفاده: برای برش مواد ورق در طول به پهنای مختلف

ساختار: نوع اسلایدر.از دو طرف ابزار، شاخه بالا و پایین، مکانیسم تنظیم فاصله شاخه، دستگاه انتقال و غیره. موتور DC چرخش شاخه ابزار را از طریق کاهش دهنده هدایت می کند.جعبه دنده و اتصال جهانی، و موتور به باز کردن و بستن جا دستی جانبی برای تغییر ابزار آسان کمک می کند. دستگاه چاقوی تغییر سریع را شامل می شود.

مشخصات فنی:

هدف: جدا کردن نوار راهنما

ساختار: دو گروه جداکننده وجود دارد که می توانند به صورت افقی برای جایگزینی صفحات عایق حرکت کنند.رول فشار هیدرولیکی بین دو گروه از جدا کننده نصب شده است تا از پریدن لاکت ها از صفحه عایق جلوگیری شود

• ماشین فشار 3 رول

هدف: اضافه کردن تنش و فشرده کردن برر

ساختار:

استفاده: رول فرمان بین ایستگاه تنش و طبل بازپرداخت نصب می شود تا زاویه بازپرداخت و بسته بندی را تشکیل دهد.

ساختار: رولر هدایت بر روی سطح کروم پوشانده شده است و قسمت آخر آن با صفحه سرعت سنج مجهز شده است. صفحه پشتیبان توسط سیلندر بالا و پایین آورده می شود.سطح صفحه پشتی کروم شده است

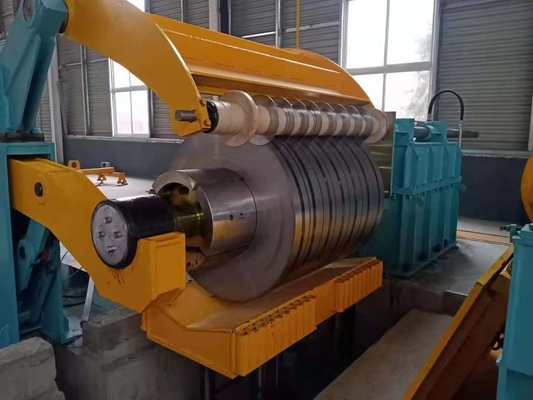

• ریکولر

استفاده: پس از برش، مواد را به عقب پیچید.

ساختار: رولر از شاخه اصلی، بلوک اسلاید کینه، میله کش، دهان کلیمپ و صفحه قوس تشکیل شده است. طبل توسط موتور تنظیم سرعت DC هدایت می شود.سیلندر باعث گسترش و انقباض شعاعی می شود.، و صفحه قوس دارای فک های کلیمپ است. جدا کننده نوار هیدرولیک بر روی رول می تواند به طور خودکار با افزایش فولاد افزایش یابد.

اسپری.با دستگاه ترمز پنوماتیک.با صفحه فشار هیدرولیک، تخلیه کمکی.طرف عقب طبل مجهز به صفحه فشار مواد کمکی هیدرولیک و سر فشار مواد کمکی است.

• پشتیبانی از ریکولر

هدف: حمایت از انتهای کنتلیور رول برای افزایش سفتی چرخش آن تحت بار.

ساختار: ساختار درب بسته، سوراخ مخروطی که بر روی پشتیبان راننده سیلندر بر روی رول پشتیبان مخروطی که باز می شود قرار دارد.

• ماشین تخلیه

استفاده: مواد کویل برش را از طبل رولر پیچنده جدا کنید

ساختار: خودرو در مسیر زیر زمین نصب شده است که عمدتا از صندلی ماشین و شاخه چرخ پیاده، لول و میله راهنما تشکیل شده است.موتور کاهش سرعت راه رفتن و سیلندر روغن بلند کننده. با عصا ضد معکوس
