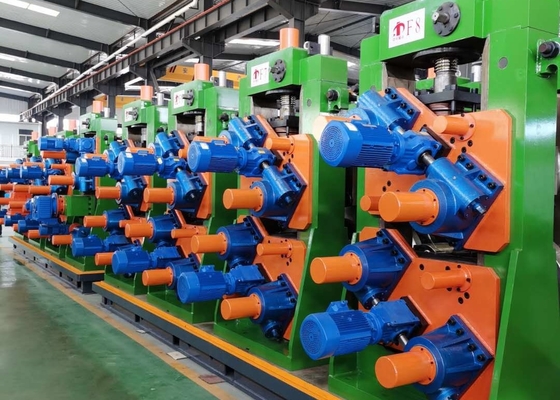

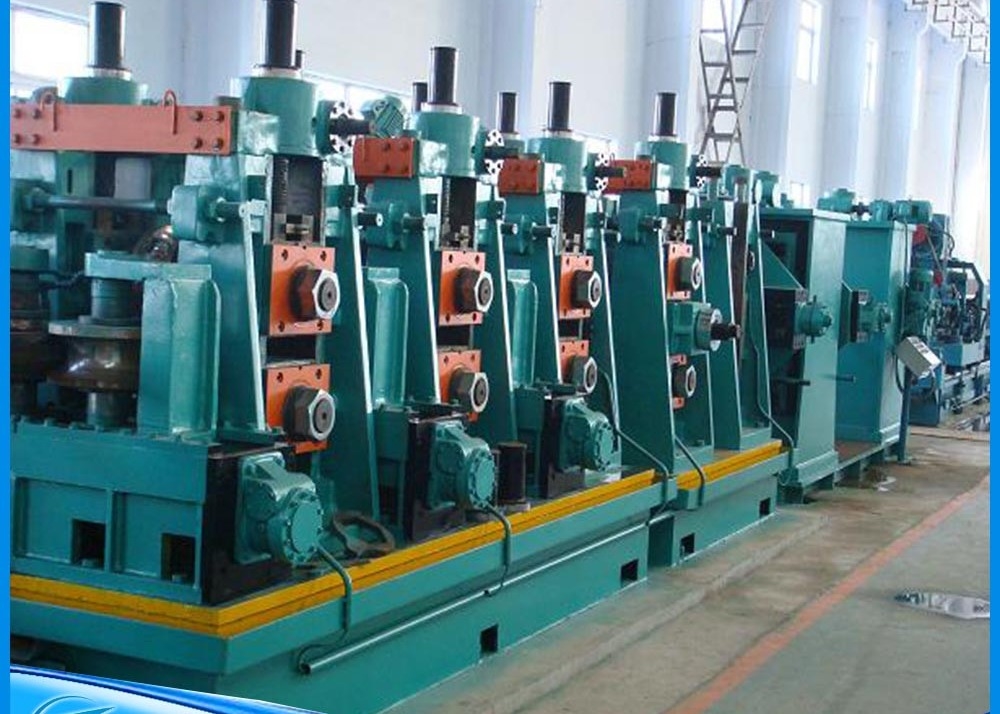

آسیاب لوله با فرکانس بالا 76-203mm قطر 1.5-8mm ضخامت

خط تولید لوله های جوش داده شده با فرکانس بالا با دقت بالا HG 165.2x9 ((7 ") برای تولید لوله های ساختاری طراحی شده است. این لوله های گرد را از 76-203 میلی متر با ضخامت 1.5-8 تولید می کند.لوله های مسطح و مربع از 60x60-160x160mm با ضخامت 1.5-8.0ميلي متر

این خط تولید شامل عناصر طراحی نوآورانه از تجهیزات داخلی و بین المللی است.با کنترل کامل کامپیوتر یا کامپیوتر با تکنولوژی پیشرفته برای کار و نگهداری راحتاین استاندارد با استانداردهای بین المللی از اوایل دهه 1990 مطابقت دارد و نشان دهنده فناوری پیشرو داخلی است.

• بازکننده → سر راست → تراش و جوشگر → آمپول کننده → شکل گیری
• جوشگر HF → برش دهنده حجر → خنک کننده → اندازه گیری → سر ترکی → پل
• میز خالی شدن → دستگاه صاف کردن (اختیاری) → دستگاه پایان بخش → بسته بندی → ذخیره سازی

• قطر کپی: Φ1200-2000mm (تأكيد خریدار مورد نیاز است)
• عرض نوار: 240-640mm
• حداکثر وزن نوار: 10 تن
• سرعت: 5 متر در دقیقه
• نوع لیفت: هیدرولیک
• فشار کار: 10Mpa

• ساختار: یک لوله هیدرولیک
• قطر کپی: Φ1200-2000mm
• قطر داخلی کویل: Φ508mm
• عرض نوار: 240-640mm
• ضخامت نوار: 1.5-8.0mm
• حداکثر وزن نوار: 10.0 تن
• موتور راننده: 4kW، 380V
• سرعت چرخش mandrel: Nmin=1r/min

استفاده می شود برای هدایت نوار فولادی به سطح آسان. متشکل از بازوی فشار و سر شلاق در پیکربندی نوع گانتری با توانایی بالا و پایین.

• موتور تراز: 15KW
• قطر رول پیچ: Φ210x900mm (مواد 40Cr)
• قطر رول تراز: Φ160x900mm (40Cr مواد)
• عرض تراز: 240-640mm
• ضخامت چسباندن: 1.5-8.0mm
• سرعت: 0-11M/min

• ضخامت نوار فولادی: 1.5-8.0mm
• عرض نوار فولادی: 240-640mm
• مقاومت نوار فولادی: δs ≤345Mpa، δb ≤610Mpa
• نوع برش: هیدرولیک
• نوع فشرده سازی: هیدرولیک
• نوع جوش: حرکت موتور
• فشار کاری هیدرولیک: 10Mpa
• ماده تیغه: H13

• قطر: 10000mm
• ضخامت کویل فولاد: 1.5-8.0mm
• عرض نوار: 240-640mm
• حداکثر سرعت حمل: 100-180m/min
• قدرت موتور تغذیه: DC 90kw
• قدرت موتور بدن آمپول: AC 15KW × 16
• طول ذخیره سازی: 500-1000M

• نوع معمولی: W خم
• نوع محرک گروه Reducer: Gear Helical (Carburizing)
• سیستم تغییر سریع U-Joint با شاخه های اضافی
• سیستم راهنمای جانبی ورودی و پیچ رول
• شکل گیری خشن: 4 پایه اصلی، 4 پایه جانبی
• شکل گیری تصفیه شده: 3 پایه اصلی، 3 پایه جانبی
• قدرت موتور راننده: 160Kw

• مواد لوله: SRT355، SGT355 (STK490، SGH490، POSMAC)
• محدوده لوله گرد: 76-203mm
• محدوده لوله مربع: 75x75-150x150mm
• حداکثر سرعت خط: 60 متر در دقیقه
• طول برش لوله: 4000-15000mm
• دقت برش: ±2mm
• مقدار Burrs: حداکثر 0.2mm

• طول کل: حدود 25 متر
• ارتفاع رول: 600mm
• درایو: موتور AC (3EA) با کنترل زنجیره و سرعت توسط اینورتر
• شامل سیستم دسته بندی برای لوله های خوب / بد
• گره بازرسی: 4 ردیف × طول 2M + جیب 4 ردیف × عرض 1.2M
• جیب لوله های خراب: 6 ردیف × عرض 1.5M

• تصحیح لوله: حداکثر محدوده بازده <355mpa
• محدوده قطر: Φ76-Φ203mm
• فاصله رول: 650mm
• قطر گلو: 250 میلی متر
• طول: 380mm
• زاویه چرخش: 37.183-43.426 درجه
• سرعت اصلاح: 20-60m/min
• موتور: 55kW × 2 مجموعه

تجهیزات ویژه برای فرش و چیمفر کردن سطح پای پایب های فولادی، با محرک مکانیکی و سرو با کنترل الکتریکی برای کار خودکار.طراحی ایستگاه دوگانه اجازه پردازش دو لوله فولاد به طور همزمان.
