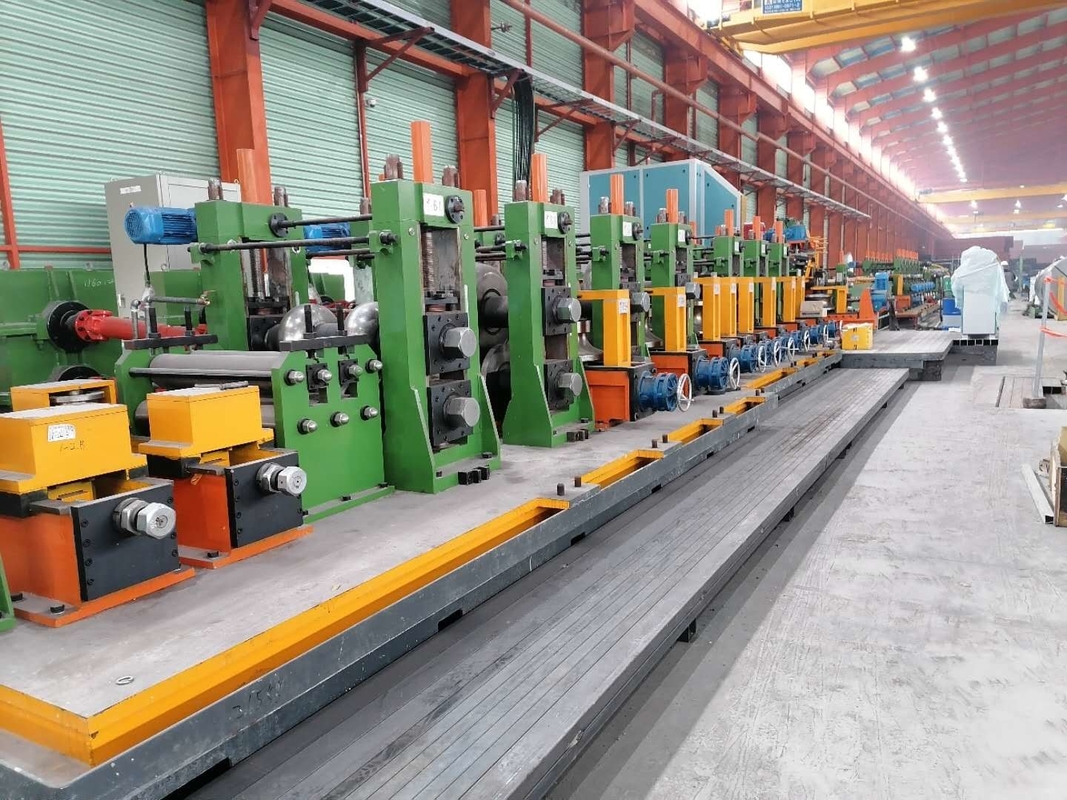

فرکانس بالا آسیاب لوله جوش داده شده دور لوله Api اتوماتیک آسیاب لوله قطر 325 تا 530 میلی متر ضخامت 4 تا 9 میلی متر

• ماشین بارگیری

ماشین کویل برای ساخت کویل فولادی از موقعیت بارگذاری به uncoiler استفاده می شود. در همان زمان سیلندر روغن را بالا ببرید، به طوری که سوراخ داخلی کویل فولادی به دقت بر روی mandrel uncoiler تنظیم شود،تنش انکوئل، برگرديد به موقعيت اصلي

سوراخ شدن سیلندر بلند کننده: Φ250mm

فشار سیستم هیدرولیک: 12Mpa

حداکثر نیروی بلندکننده سیلندر بلندکننده: 20T

تعداد میله های راهنما: 4

موتور حرکت در تراک: AC 4KW

سرعت حرکت تراک: ۱۰ متر در دقیقه

سفر با تراک: 6 متر

• بازکننده

آنکوئل از ساختار یک گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است.بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن mandrels.

• واحد صاف کننده

این واحد به طور عمده برای هدایت سر فولادی کویل جدید به واحد صاف کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.

بارگذاری دو طرفه مثبت و منفی

قطر بیرونی رولر فشار: Φ250mm

موتور راننده رولر تحت فشار: AC 7.5KW

سرعت باد: 15 متر در دقیقه

• واحد صاف کننده

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

سطح صاف کننده و توانایی فشار:

موتور گیرنده: DC75KW

سرعت مواد سرب: 8-40m / min

رولر رنگ: Φ100×120 ((دو)

قطر: Φ260×1600mm، ماده: 42CrMo

قطر رولر صاف: Φ200×1600mm، ماده: 42CrMo

فشار رولر سرب به پایین سیلندر: φ120×90mm

• Aتراش و جوشگر خارجي

استفاده می شود تا قسمت نامنظم سر و دم نوار را قطع کند و دم نوار کویل قبلی را با سر نوار کویل بعدی هماهنگ کند و آنها را با هم جوش دهد تا به طور مداوم به حلقه تغذیه شود.

شکل ساختاری: تخت جوش برش، دستگاه تغذیه چسب، دستگاه مرکز دوگانه، سیستم برش برش دوگانه، سیستم صفحه برش، سیستم هدایت صفحه پایین جوش و غیره.

عملکرد مواد: مقاومت خروجی 621MPa است

موتور حرکت صفحه: DC11KW

موتور تنظیم صفحه: AC4KW

موتور ایستگاه هیدرولیک: 55KW

موتور راه رفتن اسلحه جوش: DC2.2KW

قطر بیرونی رول تحویل کلیپ: φ320mm

• افقیباتری16M

این دستگاه بین جوشنده تراش و میزبان (فروشنده اندازه گیری) ، استفاده می شود برای پس از یک رول از استیل نوار استفاده می شود، قبل از نوار رول بعدی از پس از آماده شدن از uncoiling،زمان برش و جوشکاری پشت برای اطمینان از اینکه میزبان (تشکیل اندازه گیری کارخانه) تولید مداوم و ذخیره سازی فولاد نوار کافی.

این واحد اصلی شامل در دستگاه مواد مطبوعاتی و حمل، جمع آوری آمپولیتور، واحد مواد حمل، واحد کنترل الکتریکی

مشخصات:

• شکل گیری و اندازه گیری

واحد شکل دادن و اندازه گیری تجهیزات حیاتی برای خط کارخانه لوله است. این واحد از تئوری قاب رول پیروی می کند. می تواند برخی از لوله های فولادی را با جوش بدون تماس پردازش کند.که در حال حمل برخی از استیل نوار به این واحد و اجازه می دهد آن را عبور از قاب رول به قاب لوله خام، و سپس مایع الکتریکی را با هم در سطح جوش لوله قرار دهید تا دمای لوله را بالاتر از حد مناسب جوش با جوش رول فشار دهید و سپس پس از خنک شدن،شکل دادن اندازه گیری و مسطح کننده به محصول است که لوله تقاضا شما.

• آسیاب آسیاب

هنگامی که بخش شکل دهی و اندازه گیری لوله فولادی شکل گرفته را به اره می فرستد، مسیرهای ماشین اره با سرعت لوله هماهنگ می شوند. لوله را کلیمپ کنید.دو سیستم تراش نصب شده در turntable گرفتن تیغه تراش برای چرخش در خود را، و تغذیه تحت محرک سرو موتور AC تغذیه. سیستم اره سازی حرکت ترکیبی را در صفحه چرخش و تغذیه خود انجام می دهد،و لوله فولادی را در امتداد مسیر شکل قطعه قطعه ای که باید برش داده شود برش می دهدسپس هر سیستم به موقعیت اصلی خود باز می گردد و منتظر چرخه کار بعدی است.

Pآرامتر:

موتور اسپندل AC: 22KWX2

سرو موتور AC: 45KW

چرخش صفحه بزرگ: 15KW

موتور تغذیه: 4.4KWX2

قطر تیغه اره: 400 میلی متر

دقت بریسیدن: ≤±3mm

روش برش: تیغه دوبرق، نوع فرش

سرعت ردیابی: همان سرعت واحد

عملکرد تجهیزات: دستی، اتوماتیک

روش کنترل: موقعیت دادن سرو AC

فشار سیستم هیدرولیک: 12Mpa

برش خوراک روش مختصات قطبی را اتخاذ می کند

• رولر حمل و نقل + قفسه تخلیه

لوله ها در امتداد رولر ترانزیت حرکت می کنند و به طور خودکار به روی بنچ منتقل می شوند.

طول:

خنک کننده هوا: 50 متر

فاصله: 24 متر

سر صاف: 24 متر

آزمون هیدرولیک: 24 متر

• دستگاه آزمایش هیدرولیک

Φ325️Φ530mmدو برابردستگاه تست هیدرولیک ایستگاه

پارامترهای عملکرد فنی:

محدوده قطر لوله فولادی آزمایش: φ219 φ530 mm

ضخامت لوله فولادی آزمایش: 4 ‰ 9 mm

طول لوله فولادی آزمایش: 6 ≈ 10 متر

مواد لوله های فولادی آزمایش: Q235, Q345, X70

حداکثر فشار آزمایش لوله فولادی: حداکثر 20.7MPa

زمان فشار نگهدارنده (قابل تنظیم): 315 ثانیه

تعداد ریشه ها در هر آزمایش: 1 ریشه در هر زمان

فرم مهر و موم: مهر و موم شعاعی

الزامات بدن لوله: راست بودن: بدن لوله ≤2mm/m، انتهای لوله ≤3mm (طول انتهای لوله 1 متر) ، طول کامل ≤20mm؛ پاکسازی انتهای لوله

محیط آزمایش فشار: امولسیون/آب (استفاده مجدد)

روش شستشو: آب پیش پر شده (پمپ فشار پایین، مخزن آب و لوازم جانبی)

موتور محرک برای شستشو و رول تراز فعال: FA67-26.6-M2.2-H2

موتور راننده برای شستشو میز رول چرخش فعال: XWD4-59-1.1

سیلندر بلند کننده رولر میز چرخش فعال: Φ100/Φ70-100

روش پر کردن آب با فشار پایین: پر کردن مخزن پر کردن مایع

انتخاب حالت کار تجهیزات:

سه حالت کار دارد: دستی، نیمه خودکار و خودکار.

شروع توقف و کنترل توقف اضطراری.

این دستگاه دارای عملکردهای کنترل شروع و توقف عادی و کنترل توقف اضطراری در شرایط اضطراری است.و PLC ورودی و خروجی دستورالعمل ها را به قدرت نمی شود، که برای تحقیق و تشخیص اطلاعات خطا مناسب است.

• دستگاه تشخیص نقص

این تجهیزات برای تشخیص نقص های سطحی و داخلی بدن لوله و جوش برای ارزیابی کیفیت محصول استفاده می شود.و می تواند به طور مستقیم موقعیت را نشان دهد، شکل، اندازه و شدت نقص و تکرار قابلیت بررسی نقص خوب است.

• دستگاهي که به طرف آخرش نگاه ميکنه

• رولر

مواد: Cr12

سختی رول: HRC58-62

عمق سخت شدن با خاموش کردن: ≥ 10mm

خشکی سطح: Ra≤0.8um

• جوشگر فرکانس بالا 800KW

پارامترهای طراحی جوش دهنده فرکانس بالا در حالت جامد

· قدرت خروجی نامی:800KW

ولتاژ نامی DC: UdN=250V

· جریان ثابت نامی:: 4000A

فرکانس خروجی: f=150-230kHz

· کل کارایی: η>85%

شکل رزونانس: رزونانس مرکب

· شکل خروجی مخزن: بدون خروجی ترانسفورماتور جوش

· ضریب ریپل: <1%

حالت جوش: جوش اندوکسی

· ظرفیت توزیع برق: 1200KVA

ولتاژ ورودی: سه فاز 380V / 50Hz، 3 فاز 4 سیستم سیم

· جریان ورودی نامی: I=1827A 1.2 سیستم خنک کننده نرم چرخهWسیستم خنک کننده هوا و آب

· فشار آب کار (Mpa): 0.32Mpa

· جریان کار ((m3): 50-90m3

· ظرفیت خنک کننده: 250KW

· اندازه استاندارد ((ملی متر): 3500×1250×2650 لیتر

· تعداد دستگاه های کشیدن: 4 مجموعه

در تمام مجموعه از جامد دولت HF جوشکاری شامل نرم دنباله دار هفت قطعات:کابینت اصلاح کننده، کابینت اینورتر، سیستم خنک کننده آب نرم گردش، ترانسفورماتور مرحله ای، کنسول، براکت قابل تنظیم سه بعدی، و پای خروجی.
