HG219 خط آسیاب لوله های با فرکانس بالا طراحی شده است برای تولید لوله های گرد (Diaφ114-219mm، ضخامت 3-9mm).خط تولید می تواند لوله های فولادی جوشیده را با پردازش با کیفیت خوب و مونتاژ دقیق تولید کند.
Dرهنمود:
● بهبود عملکرد عملیاتی و عملکرد تولید
● بهبود محیط زیست و امنیت عملیات
● بهبود ثبات محصول
● بهبود بهره وری محصولات
● کاهش هزینه های رول.
با توجه به دستورالعمل طراحی بهبود شخصیت عملیاتی و محیط زیست و ایمنی و تولید شخصیت، کاهش هزینه رول برای تضمین بهره وری بالا،خط تولید HG219 سبک سوراخ دو قطر طراحی را اتخاذ می کند.
مطابق با استاندارد YB189-64
(1) مواد: فولاد کم کربن و فولاد ساختمانی کم آلیاژ
(2) خواص مکانیکی: σb≤520Mpa,σs≤340MPa
(3) عرض نوار: 357 ∼ 688 میلی متر
(4) ضخامت نوار: 1.56.0mm
(5) سیم پیچ قطب فولادی: قطر داخلی سیم پیچ:φ508φ610mm
قطر بیرونی کویل ها:φ1000·φ2000mm
(6) وزن کویل: ≤12T

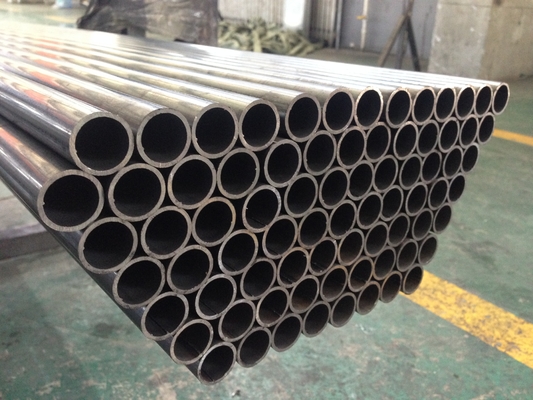

- مشخصات اصلی محصولات لوله های جوش:
(1) اندازه لوله: گرد: φ114 φ219mm
(2) ضخامت دیواره لوله ها: 3-9mm
(3) طول قطع ثابت: 812 متر
(4) دقت برش لوله: ±1.5mm
- سرعت شکل گیری:20×50 متر/دقیقه
- برق، آب و هوا:
(1) قدرت:
حجم قدرت خط حدود 1200KW
منبع برق 380 ولت / 50 هرتز / 3 فاز
(2) آب خنک کننده گردش:
جریان: 30T/h40 T/h
حجم استخر: 40m3
(3) هوا فشرده
جریان: 5m3/min
فشار: 5-7kg/cm2
عرض 15 متر، طول 170 متر، ارتفاع 5 متر،
ماشین کویل برای ساخت کویل فولادی از موقعیت بارگذاری به uncoiler استفاده می شود. در همان زمان سیلندر روغن را بالا ببرید، به طوری که سوراخ داخلی کویل فولادی به دقت بر روی mandrel uncoiler تنظیم شود،تنش انکوئل، برگرديد به موقعيت اصلي
حمل بار: 12.0T
قدرت موتور حرکت: 2.2KW
آنکوئل از ساختار یک گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است.بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن mandrels.
| OD از کویل |
Φ1000-2000mm |
| شناسه کویل |
Φ508-610mm |
| ضخامت نوار |
3-8mm |
| عرض نوار |
357 تا 688 میلی متر |
| وزن نوار تک |
Max12T |
| نوع گسترش |
توسعه هیدرولیکی |
| استراحت کن |
رانندگي پنوماتيک |
این واحد به طور عمده برای هدایت سر فولادی کویل جدید به واحد صاف کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.
بارگذاری دو طرفه مثبت و منفی
فشار پردازش:7Mpa
قدرت موتور الکتریکی:2.2KW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
سطح صاف کننده و توانایی فشار:
سبک سرعت تنظیم:هیچ درجه ای از سرعت تنظیم
سبک ساختار: فشار و حمل، واحد تراز کننده پنج رول
سبک بالا و پایین: سیستم هیدرولیک
عرض صاف کننده:357-688mm
ضخامت صاف کننده: 3-9mm
قدرت موتور الکتریکی:45KW
استفاده می شود تا قسمت نامنظم سر و دم نوار را قطع کند و دم نوار کویل قبلی را با سر نوار کویل بعدی هماهنگ کند و آنها را با هم جوش دهد تا به طور مداوم به حلقه تغذیه شود.
شکل ساختاری: تخت جوش برش، دستگاه تغذیه چسب، دستگاه مرکز دوگانه، سیستم برش برش دوگانه، سیستم صفحه برش، سیستم هدایت صفحه پایین جوش و غیره.
| عرض نوار |
357 تا 688 میلی متر |
| ضخامت جوش |
3-9mm |
| نوع برش |
هیدرولیک |
| حالت جوش |
اتوماتيك |
| فشار هیدرولیکی |
8 تا 10MPa |
| چرخه کار |
حداکثر 600 ثانیه |
این دستگاه بین جوشنده تراش و میزبان (فروشنده اندازه گیری) ، استفاده می شود برای پس از یک رول از استیل نوار استفاده می شود، قبل از نوار رول بعدی از پس از آماده شدن از uncoiling،زمان برش و جوشکاری پشت برای اطمینان از اینکه میزبان (تشکیل اندازه گیری کارخانه) تولید مداوم و ذخیره سازی فولاد نوار کافی.
این واحد اصلی شامل در دستگاه مواد مطبوعاتی و حمل، جمع آوری آمپولیتور، واحد مواد حمل، واحد کنترل الکتریکی
مشخصات:
| سبک کار |
دایره تغییر |
| سرعت حرکت مواد حمل |
Vmax=120m/min |
| مزیت |
مواد بيشتري، بدون اعتصاب |
| شکل چسباندن |
پنوماتیک، 6Mpa |
| ضخامت کویل فولادی |
3-9mm |
| عرض |
357 تا 688 میلی متر |
| قدرت موتور الکتریکی فشار & حمل |
۴۵ کیلو وات |
| موتور الکتریکی فریم آمپولیشن |
5.5*15kW |

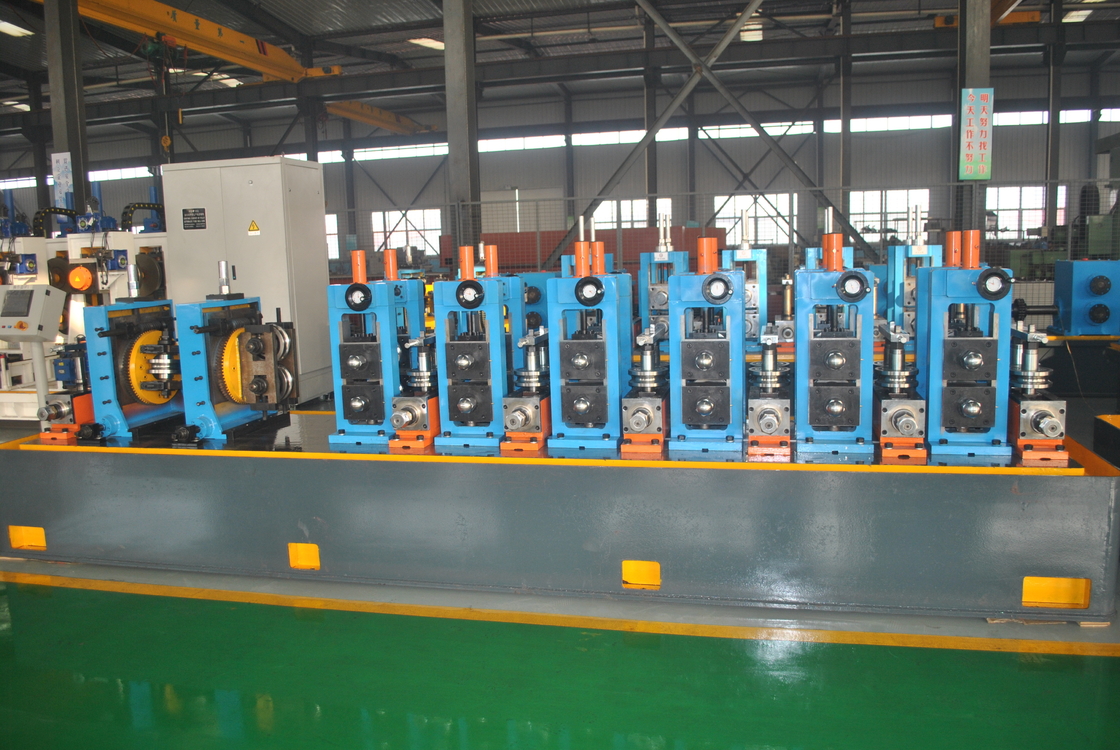

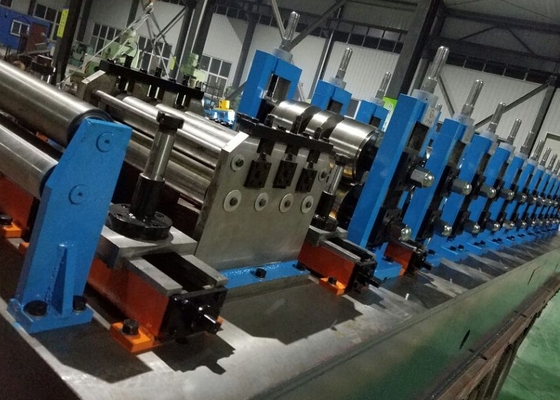

واحد شکل دادن و اندازه گیری تجهیزات حیاتی برای خط کارخانه لوله است. این واحد از تئوری قاب رول پیروی می کند. می تواند برخی از لوله های فولادی را با جوش بدون تماس پردازش کند.که در حال حمل برخی از استیل نوار به این واحد و اجازه می دهد آن را عبور از قاب رول به قاب لوله خام، و سپس مایع الکتریکی را با هم در سطح جوش لوله قرار دهید تا دمای لوله را بالاتر از حد مناسب جوش با جوش رول فشار دهید و سپس پس از خنک شدن،شکل دادن اندازه گیری و مسطح کننده به محصول است که لوله تقاضا شما.
| در حال شکل دادن به "پايپ او دي". |
دور: Φ114-219mm |
| شکل دادن ضخامت دیواره لوله |
3-9mm |
| سرعت شکل گیری |
حداکثر 50 متر/دقیقه |
| تعداد استانداردهای شکل گیری، افقی |
7 |
| تعداد استانداردهای شکل گیری، عمودی |
9 |
| استند رول راهنما |
1 |
| استند رول فشرده |
1 |
| استند رول خرد کننده |
1 |
| دستگاه برش بر |
2 مجموعه |
| تعداد استانداردهای اندازه گیری، افقی |
5 |
| تعداد استانداردهای اندازه گیری، عمودی |
5 |
| سر ترک ها |
2 مجموعه با یک سر |
| قطب گره و مواد استند رول افقی |
Φ150mm، ماده 40Cr |
| دی آمپر و مواد پایه ی عمودی رول |
Φ80 ماده 40Cr |
پل پرنده
اره های پرنده اره های برش داغ هستند که لوله ها را با سرعت بالا گرم می کنند. با استفاده از سیستم کنترل STD با دقت بالا و سیستم ماشین آلات،توانایی سریع و پردازش دقیق، مزیت این واحد است.
لوله برش Dia:Φ114-219mm
اندازه دقیق: 8-12 متر
دقت: ±3mm
حداکثر زمان برش: 7 بار / دقیقه
حداکثر سرعت کاری: 50m/min
ابعاد قطعه برش:Φ1100×5×Φ110mm
حداکثر مسیر ماشین سفر:2.8 متر
قدرت موتور الکتریکی برش:132KW
قدرت کار موتور الکتریکی:45KW
آسیاب آسیاب
اره برش سرد یک فناوری برش آنلاین در حال ظهور در صنعت لوله های جوش است. ویژگی اصلی آن این است که اصول آسیاب سرد را اتخاذ می کند.پایان لوله صاف و بدون خرابه استبرای کاربردهایی که نیاز به پردازش بالایی دارند، نیازی به برش ثانویه نیست.
حداکثر سرعت خطی: 50 m/min.
محدوده طول برش: 8 ~ 12 متر
دقت طول برش: ±1.5mm (تغییر سرعت خط بیش از 2٪ نیست)
کنترل کننده اصلی: زیمنس سیموتون D435-2
نوع برش: تیغه دوبرق، برش فرنیشن
سرعت ردیابی: مشابه آسیاب لوله (10-50m/min)
نوع کنترل: AC servo
- رولر حمل و نقل + قفسه تخلیه
لوله های آماده در امتداد رول ترانزیت حرکت می کنند و به طور خودکار به روی بنچ منتقل می شوند. سپس دستگاه بسته بندی ساده لوله ها را به شکل شش گوشه بسته بندی می کند.
موتور: 3kW x2 مجموعه
طول: 24 متر
Φ114 Φ219.1mmدو برابردستگاه تست هیدرولیک ایستگاه
پارامتر فنی:
1محدوده قطر لوله فولادی آزمایش: Φ114 Φ219.1 mm
2طول لوله فولادی آزمایش: 612 متر
3مواد لوله های فولادی آزمایش شده: فولاد کربن ساده
4حداکثر فشار آزمایش لوله فولادی: حداکثر 10MPa (100بار)
5زمان نگه داشتن (قابل تنظیم): 3 ⁄ 5 ثانیه
6تعداد ریشه ها در هر آزمایش: 2 ریشه در هر زمان
7فرم مهر و موم: مهر و موم رادیال بیرونی
8- الزامات بدن لوله: راست بودن: بدن لوله ≤ 2mm/m، انتهای لوله ≤ 3mm (طول انتهای لوله 1 متر)
طول کامل ≤20 میلی متر؛ پاک کردن لوله ها
10- محیط آزمایش فشار: امولسیون/آب (برای اطمینان از تمیز بودن و خالی بودن از ناخالصی ها)
11روش شستشوی: پمپ سانتریفیوژ با فشار پایین IS125-100-315
12. گردش فعال رولر میز شستشوی: Reducer XWD0.55-3-47 × 2
13روش پر کردن آب با فشار پایین: پمپ سانتریفیوژ با فشار پایین IS150-125-315
14روش فشار: پمپ پلمبر فشار بالا 3D2-SZ-75/25
15. سیلندر اصلی در انتهای ثابت: سوراخ φ280
16. سیلندر اصلی از انتهای متحرک: سوراخ φ280
17موتور صندلي موبايل: XWED0.75-53-289
18شکل پرتو تنش: پرتو تنش دوگانه
19-قدرت نصب تجهیزات: 130KW
20بهره وری: 1 قطعه/دقیقه
فرآیند کار:
لوله بالا → تراز → حمل زنجیره ای به مرکز فشار آب → کلیمپ → سر آزمایش پای ثابت و متحرک برای مهر و موم هر دو پای لوله فولادی گسترش می یابد → آب با فشار پایین با آب پر می شود، exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- ماشین های تولیدی اتوماتیک
اين ماشين براي جمع آوری، انباشت لوله فولادي به 6 يا 4 زاويه استفاده مي شود و به طور خودکار بسته مي شود.حذف صدا و ضربه ضربه از لوله های فولادی. خط بسته بندی ما می تواند کیفیت لوله ها و بهره وری تولید شما را بهبود بخشد، هزینه را کاهش دهد و همچنین خطر ایمنی بالقوه را از بین ببرد.
مواد: Cr12
سختی رول: HRC58-62
عمق سخت شدن با خاموش کردن: ≥ 10mm
خشکی سطح: Ra≤0.8um
قدرت خروجی: پوت>800kW
فرکانس طراحی شده: f=100~200KHZ
1 پارامترهای طراحی شده
قدرت اسمی: 800 کیلووات
lقدرت نامی DC: Pd=800kW
ولتاژ مستقیم نامی: UdN=450V
جریان ثابت نامی: IdN=2000A
l کل کارایی: η≥85٪
قدرت >800kW
اینورتر lMOSFET: 100kW×8
l حالت خروجی مدار مخزن: خروجی ترانسفورماتور جوش نیست، رزونانس ثانویه
