دستگاه تولید لوله جوش داده شده با فرکانس بالا، لوله مربع، دستگاه تولید لوله با فرکانس بالا 25×25--80×80mm
مشخصات محصول
| ویژگی |
مقدار |
| ضخامت کویل |
1.5-4mm |
| عرض کویل |
80-300mm |
| قطر داخلی |
508mm |
| قطر خارجی |
1800mm |
| سرعت |
حداکثر 80 متر در دقیقه |
| گارانتی |
یک سال |
| جنس |
فولاد کم کربن HRC |
توضیحات محصول
پارامترها و مشخصات اصلی
مشخصات مواد
- مطابق با استاندارد YB189-64
- جنس: فولاد کم کربن و فولاد ساختاری کم آلیاژ
- خواص مکانیکی: σb≤380Mpa, σs≤275MPa
- عرض نوار: 100～320mm
- ضخامت نوار: 1.0～3.25mm
- قطر داخلی کویل: Φ508mm
- قطر خارجی کویل: φ1800mm
- وزن کویل: ≤4T
مشخصات لوله جوش داده شده
- قطر لوله گرد: Φ31.8～φ101.6mm
- اندازه لوله مربع: 25x25-80x80mm
- ضخامت نوار: 1.0-3.25mm
- طول لوله نهایی: 4-6 متر
- دقت طول برش: ±2mm
- سرعت شکل دهی: 20-80 متر در دقیقه
منبع تغذیه، آب و هوا
حجم برق:تقریباً 600 کیلووات
منبع تغذیه:480V/60Hz/3 فاز
جریان آب خنک کننده در گردش:20T/h～30 T/h
حجم استخر:30m3
جریان هوای فشرده:5m3/min
فشار:5～11kg/cm2
الزامات کارگاه
6 متر عرض، 70 متر طول، حداقل 5 متر ارتفاع از ریل های سقف تا زمین.
اجزای دستگاه و مشخصات
1. بازکننده کویل هیدرولیکی مخروطی
بازکننده کویل دارای ساختار انبساط دوگانه و محورهای کنسولی است. این دستگاه شامل دو قسمت اصلی است: بدنه اصلی و پایه ثابت. بدنه اصلی مجهز به سیستم هیدرولیک است تا نیازهای انبساط، انقباض و ترمز محورها را برآورده کند.
OD کویل: φ1800mm
ID کویل: Φ508mm
عرض نوار: 100-320mm
ضخامت نوار: 1.0-3.25mm
وزن نوار: حداکثر 4.0T
نوع انبساط: هیدرولیکی
ترمز: درایو پنوماتیک
2. برش و جوشکار اتوماتیک
دستگاه برش و جوشکار یک واحد مهم برای تجهیزات خط تولید لوله است و عمدتاً برای برش سر فولاد نواری غیرعادی یا آزمایشی استفاده می شود و سپس اتصال آزمایشی فولاد نواری آخر با سر نوار بعدی به منظور اطمینان از ادامه پردازش.
عرض نوار: 100-320mm
ضخامت جوش: 1.0-3.25mm
نوع برش: برش هیدرولیکی
حالت جوش: اتوماتیک
فشار پنوماتیک: 0.5MPa
چرخه کار: حداکثر 300 ثانیه
3. انباشتگر افقی مارپیچی
این دستگاه بین دستگاه جوش برش و دستگاه اصلی (دستگاه اندازه گیری شکل دهی) استفاده می شود. عملکرد آن این است که نوار قبلی را خارج کند و نوار بعدی از تولید مداوم دستگاه اصلی (دستگاه اندازه گیری شکل دهی) آماده شود و فولاد نواری کافی در یک زمان ذخیره شود.
این دستگاه عمدتاً از قاب غلتک راهنمای تغذیه، دستگاه تغذیه گیره، مونتاژ بدنه حلقه، دستگاه تخلیه و دستگاه کنترل الکتریکی تشکیل شده است.
ضخامت: 1.0-3.25mm
عرض: 100-320mm
مزیت: ذخیره مواد بیشتر بدون ضربه به سطح فولاد نواری
سرعت تغذیه: حداکثر 160 متر در دقیقه
توان موتور حمل: AC 22KW
توان موتور انباشتگر: AC 37KW
قطر ذخیره سازی: 5 متر

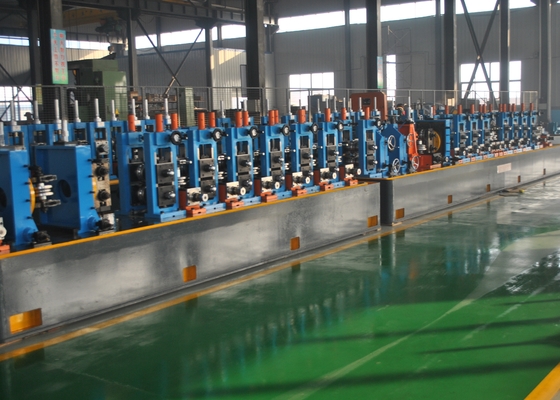

4. دستگاه شکل دهی و اندازه گیری

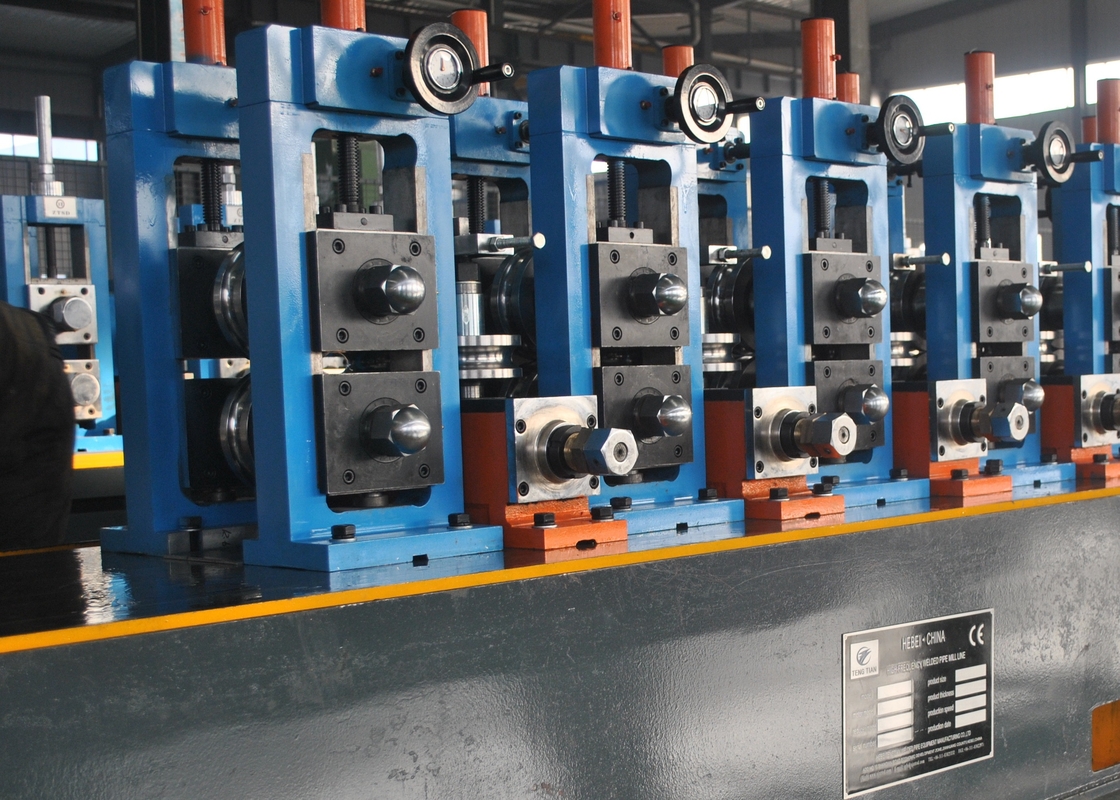

بخش شکل دهی
نوار فولادی وارد پایه شکل دهی می شود و سپس در قسمت شکل دهی به شکل گرد در می آید.
ویژگی: روش تنظیم بالا و پایین غلتک افقی، تنظیم چرخ دنده کرمی و می تواند جداگانه تنظیم شود
شافت پایین غلتک تراز فعال است
سمت ثابت شافت تراز با پد جبران کننده
تعداد پایه افقی: 7
قطر شافت افقی: 80mm
جنس شافت افقی: 42Crmov
سرعت شکل دهی: 20-60 متر در دقیقه
موتور: DC 110Kw
جنس پایه تراز: جوشکاری صفحه فولادی
تعداد پایه عمودی: 7
قطر شافت عمودی: 50mm
جنس شافت عمودی: 40Cr
راهنمای درز جوش و پایه غلتک فشرده سازی
غلتک فشرده سازی برای فشرده کردن لبه لوله که به دمای جوش گرم شده است، با غلتک های فشرده سازی فشار معینی را برای دستیابی به هدف جوشکاری اعمال می کند. برش دهنده مهره جوش برای خراش دادن درز جوش و حذف پلیسه خارجی استفاده می شود.
چاقوی خراش: 2 مجموعه
شماره شافت غلتک فشرده سازی: 2
قطر شافت غلتک فشرده سازی: 55mm
جنس شافت غلتک فشرده سازی: 40Cr
واحد خنک کننده آب
جنس: جوشکاری صفحه فولادی
بخش اندازه گیری
لوله گرد پس از قسمت اندازه گیری به قطر و شکل مورد نیاز در می آید
تعداد پایه افقی: 5
قطر شافت افقی: 80mm
جنس شافت افقی: 42Crmov
موتور: DC 132Kw
جنس پایه تراز: جوشکاری صفحه فولادی
تعداد پایه عمودی: 5
قطر شافت عمودی: 50mm
جنس شافت عمودی: 40Cr
سر ترکی: 2 مجموعه
جعبه دنده
تعداد جعبه دنده: 12
جنس بدنه جعبه دنده: جوشکاری صفحه فولادی
جنس چرخ دنده: 20CrMnTi
سختی چرخ دنده: HRC 58-62
جنس شافت چرخ دنده: 40 Cr
سختی شافت چرخ دنده: HRC40-45
تعداد جعبه کاهنده: 2
5. اره سرد
اره سرد برای برش دقیق انواع لوله های قاب به طور خودکار استفاده می شود. با توجه به استفاده از سیستم کنترل STD با دقت بالا و سیستم ماشین آلات، این واحد دارای مزیت ابعاد دقیق خوب است و انتقال ماشین آلات بهترین مزیت را دارد، بنابراین توانایی سریع و پردازش دقیق، بدون پلیسه مزیت این واحد است.
اندازه لوله: لوله گرد: φ31.8-φ101.6mm ضخامت:1.0-3.25mm لوله مربع:25x25-80x80mm ضخامت:1.0-3.0mm
جنس: Q235.
سرعت: حداکثر 60 متر در دقیقه
طول برش: 6-8 متر
دقت: ±3mm
موتور درایو: موتور سروو 15 کیلووات ژاپن YASKAWA
موتور برش: موتور فرکانس متغیر 15 کیلووات
موتور تغذیه: موتور سروو 4.4 کیلووات ژاپن YASKAWA
6. جوشکار فرکانس بالای 300 کیلووات
پارامترهای طراحی
توان خروجی نامی: 300KW
ولتاژ DC نامی: UdN=450V
جریان DC نامی: 500A
فرکانس خروجی: f=300~350kHz
راندمان کل: η ＞85%
فرم خروجی مخزن: بدون خروجی ترانسفورماتور جوش.
ضریب ریپل: ＜1%
حالت جوش: جوش القایی، جوش تماسی
ظرفیت توزیع برق: 461KVA
ولتاژ ورودی: 380V/50Hz,3 فاز 4 سیم
جریان ورودی نامی: I=1500A
سیستم خنک کننده (سیستم خنک کننده آب و هوا)
دمای آب خروجی: ≤41℃, محدوده دما:4℃
جریان آب خنک کننده: 15m3/h
فشار آب کار: 0.35Mpa
الزامات کیفیت آب: آب مقطر
7. میز خروجی
1. لوله های تمام شده در امتداد میز غلتکی حرکت می کنند و به طور خودکار به نیمکت منتقل می شوند. سپس دستگاه بسته بندی ساده لوله ها را به شکل شش ضلعی بسته بندی می کند. 2. دستگاه بسته بندی ساده شامل کانتینر و تجهیزات تراز پنوماتیکی است. 3. موتور میز غلتکی: 3 کیلووات
8. غلتک
جنس غلتک شکل دهی: Cr12
جنس غلتک جوش: H13
سختی عملیات حرارتی: HRc58~62
