آسیاب لوله جوشی فرکانس بالا 1.5-4.0 میلی متر در ضخامت گرد 33.78 ~ 60.3 میلی متر

I. پارامترها و مشخصات اصلی

• مواد مشخصات:

مطابق با استاندارد YB189-64

• مواد: فولاد کم کربن و فولاد ساختمانی کم آلیاژ
• خواص مکانیکی: σ_ب≤520Mpa,σ_s≤340MPa
• عرض نوار: 100-190mm
• ضخامت نوار:1.5-4.0mm
• قطر داخلی کویل:φ480 φ510mm
• قطر بیرونی کویل ها:φ1000 φ1600mm
• وزن کویل: ≤4T
• اندازه لوله:φ33.7-φ60.3mm
• ضخامت لوله ها:1.5-4.0mm
• طول قطع ثابت: 46 متر
• دقت برش لوله: 0 ≈ 3 میلی متر
• سرعت شکل گیری:2070m/min
• تامین برق، آب و هوا

کارگاه: عرض 8 متر، طول 100 متر، ارتفاع حداقل 5 متر از ریل های سقف تا زمین.

II.بارگیری کویل → برش و جوش → انبوه کننده → شکل دهی، جوش HF، خنک سازی، خنک سازی، اندازه گیری، صاف کردن → STD

III.پارامترهای هر ماشین

1,غیرکویلر

بازکنندهاز ساختاری از دو تکه گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است.بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن mandrels.

2,Sشنونده و جوش دهندهاز اين ماشين براي برش نوارها استفاده مي شود و سپس با جوش زدن آنها را به هم وصل مي کنند.

1. Sواحد انبوه کننده پیرال

این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.

(1) دستگاه مواد فشار و حمل: این شامل چارچوب، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت سرعت کاهش، فشار و حمل رول،سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی شده؛ آن را می تواند فولاد نوار را به آمپولیاتور و زمان های متوسط آن را به انتقال اطلاعات سرعت حمل به سیستم کنترل الکتریکی،وقتي که ما خواستار متوقف کردن حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه، و همچنین می تواند سرعت را تنظیم برای حمل موتور الکتریکی و واحد سرعت مواد حمل.

(2) مجموعه فریم آمپولی: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.

(3) دستگاه مواد ارسال: شامل قاب، رول های هدایت جهت، رول های هدایت از محل بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی.

(4) پارامترهای فنی:

سبک کار: تغییر دایره

مزیت: مواد ذخیره سازی بیشتر، بدون ضربه به سطح فولادی.

ضخامت کویل فولادی:4mm

عرض: 100-190 میلی متر

روز نگهداری:5.0m

سرعت حرکت مواد حمل کننده: Vmax=240m/min

شکل چسبندگی: پنوماتیک 6Mpa

قدرت موتور الکتریکی فشار و حمل:18.5KW

موتور الکتریکی قاب آمپولیشن: 37KW

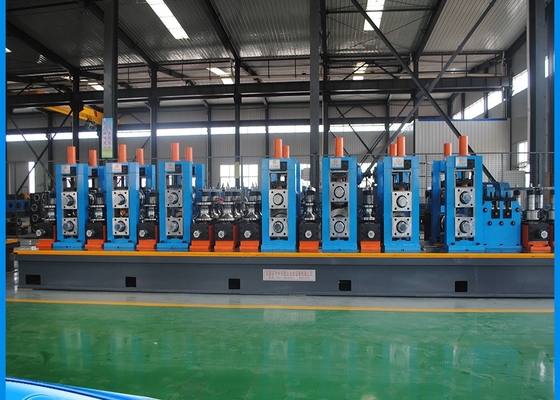

4.آسیاب شکل دهی و اندازه گیری

مولد شکل گیری و اندازه گیری از اصل شکل گیری نوع رول و جوش دادن با فرکانس بالا استفاده می کند.نوار توسط دستگاه تغذیه در آسیاب به ماشین شکل دهی تغذیه می شود و رول شکل دهی به طور مداوم می چرخد و نوار را به شکل مورد نیاز فشار می دهدبه دلیل پوست و اثر مشابه، جریان فرکانس بالا بر روی مفصل جوش متمرکز می شود که به سرعت گرم می شود و به دمای جوش می رسد.بخیه لوله تحت فشار رول های فشرده جوش داده می شودلوله های جوشیده شده با اندازه مورد نیاز پس از خنک شدن، اندازه گیری و راست کردن اولیه می توانند به دست آیند.

5.اره سرد

6. جوشگر H.F جامد 300kW

پارامترهای طراحی شده

قدرت نامی: 300kW قدرت نامی DC: Pd=360kW

ولتاژ مستقیم نامی: UdN=450V جریان مستقیم نامی: IdN=800A

کل کارایی: η≥85٪ قدرت خروجی: پوت>300kW

فرکانس طراحی شده: f=300 ~ 350kHz اینورتر MOSFET: 120kW × 3

حالت خروجی مدار مخزن: هیچ خروجی ترانسفورماتور جوش، رزونانس ثانویه

7میز رول، بنچ و دستگاه بسته بندی

لوله های آماده در امتداد جدول رول حرکت می کنند و به طور خودکار به روی بنچ منتقل می شوند. سپس دستگاه بسته بندی ساده لوله ها را به شکل شش گوشه بسته بندی می کند.

دستگاه بسته بندی ساده حاوی ظروف و جهت گیری هواپیمایی است

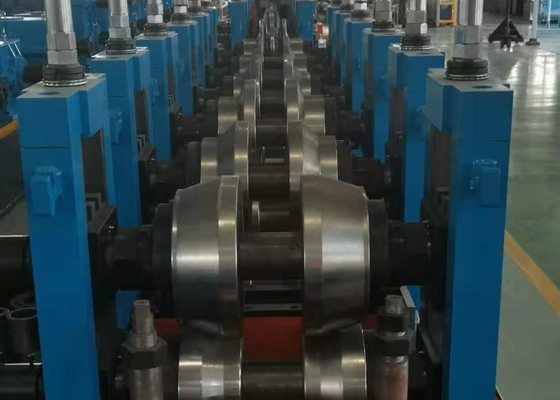

8.رولر:

ماده:Cr12

مواد Cr12 دارای مزیت مقاومت در برابر خیس شدن هستند و مشتریان می توانند آن را به تنهایی انتخاب کنند.

رولر با وزن آن قیمت گذاری می شود، ما می توانیم کل قیمت رولرها را بر اساس مشخصات لوله جوش شده از مشتریان محاسبه کنیم.
