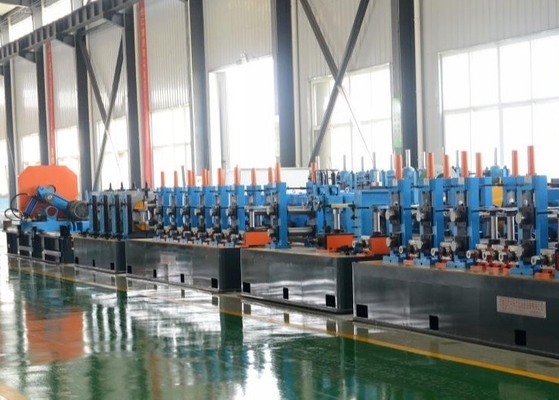

آسیاب لوله با فرکانس بالا 1.0mm-3.25mm ضخامت دیوار فولاد 21.3mm-33.7mm

خط تولید لوله های جوشکاری مستقیم با فرکانس بالا HG60 برای تولید لوله های فولادی جوشکاری از Φ21.3mm-Φ33.7mm با ضخامت دیوار 1.0mm-3.25mm استفاده می شود ، می تواند لوله های پروفایل شده با همان اندازه را تولید کند.بعد از جذب تکنولوژی پیشرفته تولید لوله از هر دو خارج و داخلی، خط تولید طراحی شده نوآورانه ما و هر واحد واحد خط تولید نه تنها اقتصادی بلکه عملی است.

II.پایه شرایط:

2.1لوله های فولادی مشخصات

2.11 لوله گرد: φ21.3 φ33.7mm ضخامت: 1.0 - 3.25mm

2.2نوار فولاد

2.2.1 عرض استیل نوار: 65-110mm

2.2ضخامت فولاد نوار: 1.0mm-3.25mm

2.2.3 فولاد کم کربن و فولاد کم آلیاژ: δb≤500Mpa σs≤235MPa

2.2.4 کویل نوار فولادی: قطر داخلی: Φ550-610mm (خریدار به طور نهایی تایید می کند)

2.2.5 قطر بیرونی: 1000mm-1800mm (خریدار در نهایت تایید می کند)

2.2.6 وزن نوار فولادی: حداکثر 3.5 تن

2.3 ظرفیت نصب شده برق: حدود 400KW منبع برق: 380V، 50Hz (بر اساس محلی)

2.4شکل دادن سرعت:حداکثر 90 متر در دقیقه

        PS: حداکثر قطر و حداکثر ضخامت با حداکثر سرعت مطابقت ندارد

2.5 اندازه کل خط: حدود 60X6m

III.جریان فنی تولید خط

به سمت بالا حرکت کنید → حل کنید → سر برش، tail → Strip Steel head-tail butt welding → Spiral accumulator→ Forming → High frequency induction welding → Removing external burr → Sizing → Cutting→ Checking& collecting → Weighing → Marking → Accessing Warehouse

IV.ترکیب تجهیزات و پارامترهای اصلی واحد:

• هیدرولیک تک مخروط غیرکویلر

این تجهیزات دارای یک مخروط هیدرولیک است. مخروط های uncoiler سر مخروط های فولادی را با عملکرد سیلندر مخروط حرکت می کنند.سپس رول فشار از باز کننده پایان حرکت به پایین به کشش کویل فولاد. مخروط uncoiler چرخش، باز کننده پایان peeler تکان می دهد و نزدیک به کویل. هنگامی که سر کویل فولاد به کویل چرخش، آن را به سر کویل و صاف آن را به باد می دهد.

قطر داخلی فولاد نوار:Φ 550-610mm

قطر بیرونی فولاد نوار: Φ max=1800mm عرض فولاد نوار: 65-110mm

ضخامت فولاد نوار: 1.0mm-3.25mm

حداکثر وزن فولاد نوار: 3.5T

2.تراش جوشکاری

عملکرد:

از آن برای قطع موازی دم نوار فولادی استفاده می شود، که به تازگی به انبوه کننده رفته است، و سر نوار خارج از uncoiler، و سپس آنها را با هم جوش می دهد.

ساختار: برش هیدرولیک و جوش دستی عرض فولاد نوار: 65-110mm ضخامت فولاد نوار: 1.0mm-3.25mm روش مرکز: دستی

3.مارپیچ افقی باتری

آمپولیسر مارپیچ برای دریافت استیل نوار به طور مداوم از uncoiler استفاده می شود و در عین حال به طور مداوم نوار فولاد را به واحد تشکیل می دهد.توانایی رزرو را می توان با موازی مارپیچ کنترل کرد. تفاوت محور موازی بیرونی و داخلی ضرب بر تعداد موازی است که توانایی رزرو.وجود دارد رول راهنمای پشتیبانی ایستاده و منطقه چرخش در مقابل انبوه کننده مارپیچنوار فولادی از حالت افقی به حالت عمودی تبدیل می شود. پایه پشتیبانی رول راهنما از قاب حمل و نگهدارنده و دو رول برداشت وسیله نقلیه تشکیل شده است.رول های عقب نشینی خودرو می توانند از حالت افقی به حالت عمودی تغییر دهند. رول خروج وسیله نقلیه توسط ماشین الکتریکی که و واحد محرک از مخزن توسط میز عامل کنترل می شود رانده می شود.

عرض فولاد: 65-110mm

ضخامت فولاد نوار: 1.0mm-3.25mm

طول ذخیره سازی: 400-1000mm

حداکثر سرعت خروجی: همان سرعت کل خط. سبک کار: ورودی بیرونی و خروجی داخلی

4.آسیاب شکل دهی و اندازه گیری

شکل دادن بخش:

پایه های رول افقی: 7 پایه های رول عمودی: 9

بخش جوش:

استند رول راهنما؛ استند رول فشرده؛ استند تراش جوش؛ استند آسیاب؛ خنک کننده آب

بخش اندازه گیری:

ساختار و عملکرد اصلی تجهیزات

مجموعه تغذیه

به طور عمده به حد بالا و پایین از استیل نوار، آسان برای نوار از حلقه به آرامی به ماشین تشکیل، جلوگیری از نوار bobbing بالا و پایین.

از یک جفت رول و براکت چپ و راست تشکیل شده است، مواد رول Gr15 است، فرکانس بالا فرآیند خنک کننده. سخت بودن خنک کننده HRC58-62،براکت چپ و راست ساختار جوش صفحه فولادی است

ماشین تراز کننده پنج رول

به طور عمده برای برابر کردن از نوار فولاد، برای نوار به ماشین به آرامی، جلوگیری از نوار bobbing بالا و پایین

با استفاده از ساختاری از نوع 5 رولر بالا 2 پایین 3، دو رولر بالا می توانند به تنهایی تنظیم شوند، به ترتیب برای کنترل فضای خالی رولر بالا و پایین، اطمینان از اثر سطح بندی،مواد رول صاف کننده Gr15 است.، خنک کننده فرکانس بالا، سختی خنک کننده HRC58-62

استند رول افقی

قاب رولر افقی اجزای کلیدی از شکل گیری و اندازه گیری آسیاب است،از طریق نوار به لوله و تضمین دقت اندازه لوله فولاد توسط آن انجام می شود

استند رول افقی با ساختار گانتری، تغییر رول در کنار

قطر شیفت رول افقی F65mm است؛ ماده 40Cr است؛ خاموش کردن فرکانس بالا.استند رول عمودی

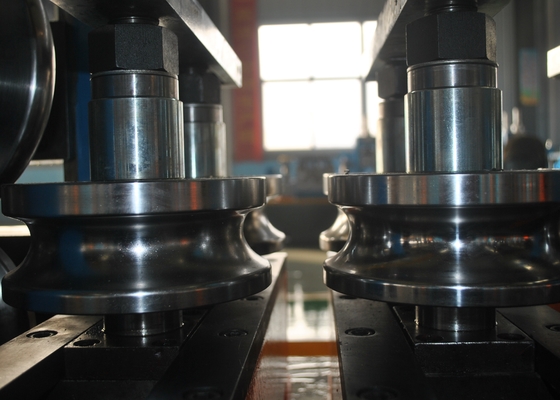

ایستاده رول عمودی است که اجزای کلیدی از شکل گیری و اندازه گیری آسیاب، کمک اصلی افقی رول تغییر شکل، جلوگیری از ریبوند نوار، جذب بخشی از لبه کشش منتظر

ایستاده رول عمودی عمل تنظیم یک پیچ را اتخاذ می کند، در تغییر رول

قطر رول شفت 40mm است، ماده 40Cr است، خاموش کردن فرکانس بالا.

درمان مشروط پس از چرخاندن خشن، و سپس برای پایان دادن به چرخاندن، پس از پایان چرخاندن خاموش کردن فرکانس بالا، سختی خاموش کردن HRC45-55، آسیاب کردن پس از خاموش کردن فرکانس بالا،خشکی سطح کمتر از 0 است.8، درجه هم محوری کمتر از 0 است.02، سطح صورت کمتر از 0 است.02

استند راهنمای بخیه جوش

استند راهنمای جوشکاری به طور عمده اندازه گوشه باز و جهت جوشکاری را کنترل می کند، جوشکاری به طور دقیق در رول اکسترود، برای اطمینان از کیفیت جوشکاری،قاب رول راهنما می تواند به علاوه یا ناقص 20 درجه در امتداد محور لوله چرخش، بالا و پایین تنظیم کنید، و دور.

استند رول فشرده

Squeeze رول ایستاده است عمدتا به فرکانس بالا گرمایش لوله بیلت اکستروژن به لوله جوش، یک بخش عمده از تضمین کیفیت جوش،ساختار قاب رولر اکستروزن با رول عمودی یکسان است.

قطر شفت رول فشرده، 45 میلی متر است؛ ماده 40Cr است؛ خاموش کردن فرکانس بالا.

درمان حالت پس از چرخاندن خشن و سپس چرخاندن کامل، پس از چرخاندن کامل، درمان خاموش کردن فرکانس بالا، آسیاب پس از خاموش کردن فرکانس بالا

از دستگاه خارج خارج کنید

این دستگاه برای پاک کردن بخیه جوش و حذف خارجه استفاده می شود. این دستگاه از دو دستگاه برش برای استفاده متناوب ساخته شده است. اگر یکی از آنها آسیب دیده باشد، دیگری جای آن را برای پاک کردن می گیرد.کاوشگرها می توانند تنظیم شوند و دارای عملکرد بلند کردن سریع توسط کام هستند. دو رولر حمایتی زیر پشتی چاقو وجود دارد، به منظور تحمل بیش از حد از خراش.

خنک کننده آب

از آن برای خنک کردن ناحیه جوش استفاده می شود تا اطمینان حاصل شود که لوله فولادی دقیقاً صاف می شود. این نوع ساختار را که اسپری و حمام آب را به یک ترکیب می کند، اتخاذ می کند.

دستگاه صاف کننده خشن

نام دیگر آن سر ترک ها است و در آخرین قسمت از آسیاب اندازه گیری بیان شده است، از آن برای صاف کردن لوله به صورت خشن استفاده می شود.آن را از دو مجموعه از چهار رول صاف و سر می تواند چرخش و تنظیم برای راست و چپاز روش سه نقطه ای برای لوله ی فولادی استفاده می کنه.
