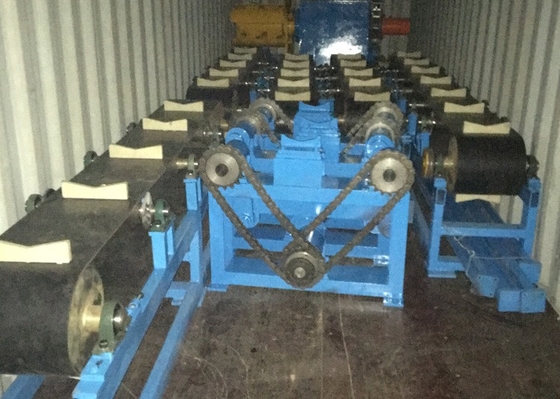

پارامترهای اصلی و مشخصات:
| مطابق با استاندارد YB189-64 |
| مواد |
فولاد کم کربن و فولاد کم آلیاژ ساختمانی |
| خواص مکانیکی |
σb≤380Mpa،σs≤275MPa |
| عرض نوار |
80 ≈ 300 میلی متر |
| ضخامت نوار |
1.0 ¥4.0 میلی متر |
| شناسه کویل ها |
Φ508mm |
| مقدار بیش از حد از کویل ها |
φ1800mm |
| وزن کویل |
≤3.5T |
- مشخصات لوله های جوشیده شده
| اندازه لوله مربع |
20X20-75X75mm |
| اندازه لوله مستطیل |
20X25-50X100mm |
| ضخامت لوله |
1.0-4.0 میلی متر |
| طول لوله نهایی |
6 تا 12 متری |
| دقت طول برش |
±2mm |
| سرعت شکل گیری |
۴۰ تا ۱۰۰ متر/دقیقه |
| قدرت |
حجم قدرت خط |
حدود 450 کيلو وات |
| منبع برق |
۴۸۰ ولت/۶۰ هرتز/۳ مرحله |
| آب خنک کننده گردش |
جریان |
20 تن/ساعت 30 تن/ساعت |
| حجم استخر |
30 متر3 |
| هوا فشرده |
جریان |
5 متر3/دقيقه |
| فشار |
۵٫۱۱ کیلوگرم/ سانتی متر2 |
| 6 متر عرض، 70 متر طول و حداقل 5 متر ارتفاع از ريل سقف تا زمين |
IIIهر پارامترهای ماشین و مشخصات:
(1) دو مخروط Uncoiler
|
آنکوئل از ساختار یک گسترش و mandrels cantilever است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است.بدن اصلی مجهز به سیستم دستی برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن لوله ها
| OD از کویل |
φ1800mm |
| شناسه کویل |
Φ508mm |
| عرض نوار |
80 تا 300 میلی متر |
| ضخامت نوار |
1.0-4.0 میلی متر |
| وزن نوار |
حداکثر 3.5T |
| نوع گسترش |
راهنما |
| استراحت کن |
رانندگي پنوماتيک |
|
(2) دستگاه سر راست و دستگاه تراز کردن پیچ
|
ساختار:
دستگاه رول فشار بالا توسط یک سیلندر هیدرولیک کنترل می شود و موتور به طور فعال رانده می شود که باعث می شود کمربند در هنگام باز کردن چرخش کند.تیغه کنترل شده توسط سیلندر هیدرولیکی است retractable و swingable با توجه به قطر از کویل فولاد به جدا کردن، و می تواند برای برداشتن کویل فولاد از اندازه های مختلف سازگار شود.
|
| کپسول OD |
Φ1000-Φ1600mm |
| عرض کویل: |
80 تا 300 تا 320 میلی متر |
| موتور انتقال رولر فشار |
AC3 Kw ((سیمن ها،باید)
|
| ساختار |
جوشکاری پروفایل |
|
(3) تراش و جوشکاری خودکار
| جوشگر قیچی یک واحد مهم برای تجهیزات خط تولید لوله است، و به طور عمده برای برش سر فولاد نوار غیر عادی یا محاکمه استفاده می شود،و سپس اتصال آخرین محاکمه استیل نوار با سر نوار بعدی به منظور اطمینان از ادامه پردازش. |
| عرض نوار |
80 تا 300 میلی متر |
| ضخامت جوش |
1.0-4.0 میلی متر |
| نوع برش |
برش هوا |
| حالت جوش |
اتوماتيك |
| فشار پنوماتیک |
0.5MPa |
| چرخه کار |
حداکثر 300 ثانیه |
|
(4) آمپولیسر افقی
- این ماشین بین ماشین جوشکاری تراش و ماشین مرکزی (ماشین اندازه گیری شکل گیری) استفاده می شود.و نوار بعدی آماده می شود از تولید مداوم از ماشین اصلی (شکل دادن ماشین اندازه گیری) در یک زمان تضمین شده است و فولاد نوار کافی ذخیره می شود.
- این ماشین عمدتا از قاب رول راهنمای تغذیه، دستگاه تغذیه کلیمپ، مجموعه بدن حلقه، دستگاه تخلیه و دستگاه کنترل الکتریکی تشکیل شده است.
- دستگاه تغذیه: عمدتاً از یک قاب، یک موتور، یک ترمز، یک شاخه محرک جهانی از یک کاهش دهنده، یک رول پیچ و یک سیستم پنوماتیک رول راهنما تشکیل شده است.وقتی که تغذیه باید متوقف شود، ترمز می تواند موتور و رول تغذیه کلیمپ را از چرخش متوقف کند و سرعت چرخش و سرعت تغذیه موتور الکتریکی را می توان با دستگاه کنترل الکتریکی تنظیم کرد.
- مونتاژ بدن حلقه: این عمدتا از موتور، پایه ماشین، رول محیط داخلی، رول تخلیه مرکزی، رول حلقه بیرونی و رول فشار و غیره تشکیل شده است.آن را می تواند ذخیره استیل نوار ارسال شده توسط دستگاه تغذیه کلیپ و می تواند از مرکز رولر تخلیه کشیده می شود.
- دستگاه تخلیه: شامل یک براکت، یک گروه رول راهنما، یک رول بالا و پایین و یک دستگاه اندازه گیری سرعت است.این می تواند به طور افقی وارد کمربند فولاد ذخیره شده در بدن حلقه به واحد تشکیل و دستگاه را.
|
| ضخامت |
1.0-4.0 میلی متر |
عرض |
80 تا 300 میلی متر |
| مزیت |
مواد ذخیره سازی بیشتر
هیچ اعتصابی برای جدا کردن سطح فولاد وجود ندارد
|
سرعت تغذیه |
حداکثر 200 متر/دقیقه |
| قدرت موتور حمل |
AC 15 KW |
قدرت موتور آمپول |
AC 22KW |
| قطر مخزن |
4.5 متر |
|
|
|

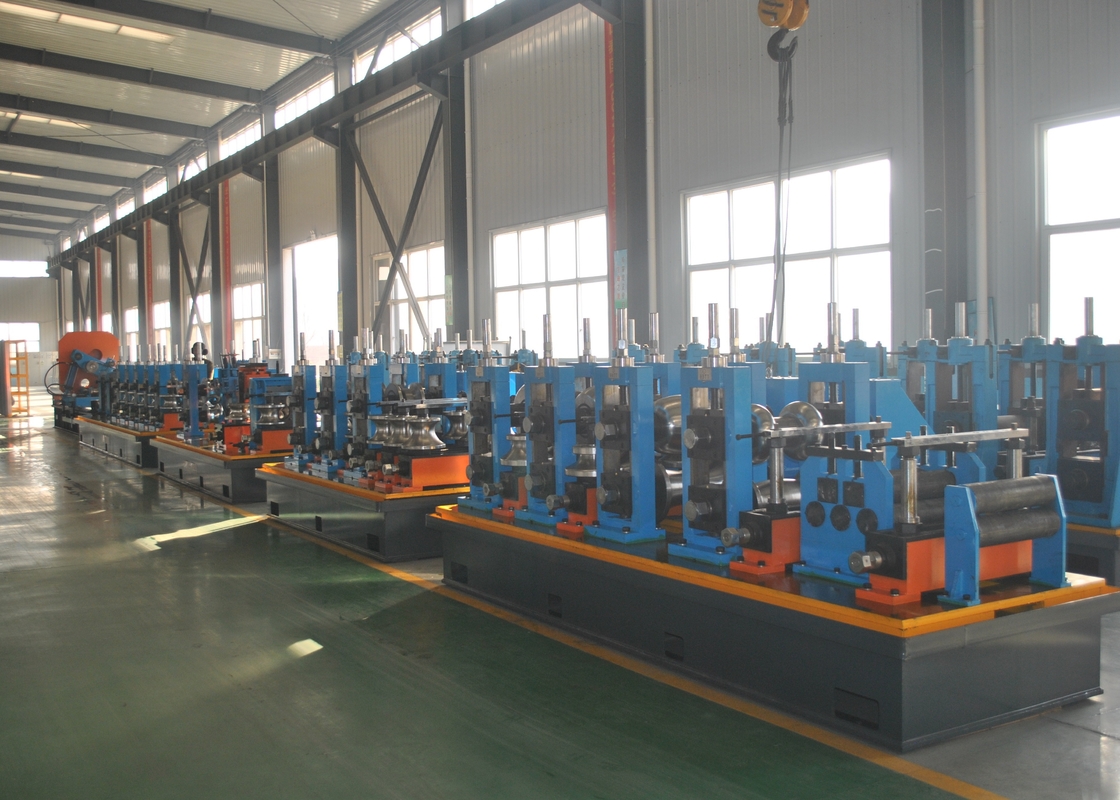

(5) ماشین شکل دهی و اندازه گیری
| بخش اولقطعات سازنده |
| |
| نوار فولادی وارد استند شکل گیری می شود و سپس در بخش شکل گیری به شکل گرد می شود. |
| ویژگی |
راه تنظیم افقی بالا و پایین، تنظیم چرخ دنده، و می تواند به طور جداگانه تنظیم شود |
| شفت پایین رول تراز فعال است |
| سمت ثابت گره تراز با پد تعویض |
|
پارامترهای فنی
|
مقدار استانداردهای افقی |
6 |
| قطر عمود افقی |
85 میلی متر |
| ماده گره افقی |
42Crmov |
| سرعت شکل گیری |
۴۰ تا ۱۰۰ متر/دقیقه |
| موتور |
DC110Kw |
| ماده ی پایه ی تراز |
جوش صفحه فولادی |
| مقدار ایستاده عمودی |
2 |
| قطر عمودی گره |
45 میلی متر |
| مواد عمودی گره |
40Cr |
| استند جهانی |
3 |
|
| بخش دومراهنمای خیاط جوش و استند رول فشرده سازی،مچرچه حلقه جوش |
|
رولر فشرده سازی این است که لبه لوله ای که به دمای جوش گرم شده است را با فشرده سازی رول ها با فشار خاصی برای رسیدن به هدف جوش فشرده کند.
برش دانه های جوشکاری برای خرد کردن بخیه جوشکاری و حذف خارجه استفاده می شود. این دستگاه از دو برش کننده برای استفاده متناوب تشکیل شده است. اگر یکی از آنها آسیب ببیند، دیگری جای آن را می گیرد.کاوشگرها می توانند تنظیم شوند و دارای عملکرد بلند کردن سریع توسط کام هستند. دو رولر پشتیبان در زیر پشتی چاقو وجود دارد، به منظور تحمل فشار بیش از حد کنده شدن. و پس از برش دانه ها با یک پایه افقی برای پولیش.
|
| |
| چاقوی خرد شده |
2 مجموعه |
| ساختار استند رول فشار |
5 فشار رول |
| قطر میله رول فشرده |
50 میلی متر |
| قطر میله رول فشرده |
40Cr |
|
| بخش سومواحد خنک کننده آب: ماده: جوش صفحه فولادی |
| |
| بخش چهارم: بخش اندازه گیری |
| |
| لوله گرد پس از اندازه گیری بخش به طول و شکل مورد نیاز |
| پارامترهای فنی |
| تعداد استانداردهای جهانی |
4 |
| قطر عمود افقی |
80 میلی متر |
| ماده گره افقی |
42Crmov |
| موتور |
موتور DC 110Kw |
| ماده ی پایه ی تراز |
جوش صفحه فولادی |
| مواد عمودی گره |
40Cr |
| سر بوقلمون |
دو مجموعه |
|
| بخش پنجم: جعبه دنده |
| |
| مقدار جعبه دنده |
13 |
| مواد مورد استفاده در جعبه دنده |
جوش صفحه فولادی |
| مواد ابزار |
20CrMnTi |
| سختی دنده |
HRC 58 تا 62 |
| ماده ی گره ی دنده |
۴۰ کروه |
| سختی گچ چرخ دار |
HRC40-45 |
| مقدار جعبه کاهش دهنده |
2 |
|
(6) سرد
|
اره سرد که برای برش دقیق انواع لوله های فریم به طور خودکار استفاده می شود.این واحد دارای مزیت اندازه دقیق خوب است.، و انتقال ماشین آلات بهترین مزیت، بنابراین توانایی سریع و پردازش دقیق،بدون بور این مزیت واحد است.
|
| اندازه لوله مربع |
20x20-75x75mm |
| اندازه لوله مستطیل: |
20×25-50×100 میلی متر |
| مواد |
Q235. |
| سرعت |
حداکثر 100 متر/دقیقه |
| طول برش |
6 تا 12 متری |
| دقت |
±3mm |
| موتور محرک |
موتور سرو 15KW (YASKAWA ژاپن) |
| موتور تغذیه |
4.4kW سرو موتور (یاسکاوا ژاپن) |
| موتور برش |
موتور فرکانس متغیر 11KW |
(7) آب به آب خنک نوع200 Kw جوشگر فرکانس بالا
تکنیک داده های فولاد ضد زنگ همه در یک جوشگر یکپارچه
پارامترهای طراحی
(1) قدرت خروجی نامی: 200kW
(2) ولتاژ نامی DC: UdN=235V
(3) جریان ثابت نامی: 1000A
(4) فرکانس خروجی: f=350-420kHz
(5) کل کارایی: η≈90٪
(6) شکل رزونانس: رزونانس ترکیبی
(7) شکل خروجی مخزن: بدون خروجی ترانسفورماتور جوش.
(8) ضریب ریپل: 0.5%
(9) حالت جوشکاری: جوشکاری اندوکسی
(10) ظرفیت توزیع برق: 260kVA
(11) ولتاژ ورودی: سه فاز 380V / 50Hz,3 فاز 4 سیستم سیم
(12) جریان ورودی نامی: I=379A
سیستم خنک کننده آب نرم (سیستم خنک کننده هوا و آب)
(1) فشار آب کار: 0.32Mpa
(2) جریان آب خنک کننده: 25m3
(3) ظرفیت خنک کننده مرجع: 60kW
(4) پیکربندی استاندارد (ملی متر): 2200×1250×2100
ترکیب فولاد ضد زنگ همه در یک جوشگر یکپارچه
ترکیب سیستم
جوشگر فرکانس بالا در حالت جامد شامل 5 قسمت است: SCR تمام موج اصلاح کننده، IGBT فرکانس بالا اینورتر + PWM تنظیم کننده ولتاژ، فرکانس بالا ترانسفورماتور،FRED ماژول دیود بازیافت سریع تنظیم کننده فرکانس بالا، خروجی اینورتر پل E. تنظیم ولتاژ AC تنظیم کننده +PWM توسط یک صفحه مدار تکمیل می شود. صفحه کنترل واحد PWM در صفحه اصلی جاسازی شده است.توابع اصلی هیئت مدیره توسط کامپیوتر تک تراشه + سیستم کنترل PWM تکمیل می شود. تنظیم ولتاژ و کنترل بازخورد با ترکیب با تنظیم کننده PI حلقه بسته دوگانه هیئت مدیره تکمیل می شود.کنترل آلارم توسط مدار دیجیتال به عنوان هسته کنترل در ترکیب با پاسخ سریع سخت افزار باعث می شود که عمل محافظت حساس باشد.
جوشنده فرکانس بالا در یک حالت جامد حالت کامل موج اصلاح IGBT حالت تنظیم اینورتر را اتخاذ می کند و نیازی به تنظیم زاویه تغییر فاز SCR ندارد.این مزایای فاکتور قدرت بالا و تاثیر خوب صرفه جویی در انرژی را نیز کاهش بخش قطعی منطقه کابل ورودی.
مقدمه خلاصه ای از جوش دهنده HF جامد
جوشنده HF حالت جامد برای کار مداوم طراحی شده است. ساختار یکپارچه inverter اصلاح کننده، اندازه جمع و جور آسان برای نصب.کل مجموعه تجهیزات به عملکرد کنترل اتصال تجهیزات و تشخیص خرابی توسط سیستم PLC دست می یابد. مجسمه کار توسط صفحه نمایش LCD مشاهده می شود.
