فرکانس بالا آسیاب لوله جوش داده شده خودکار سفارشی HG60x60x3

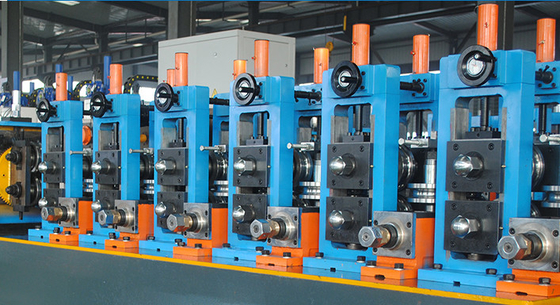

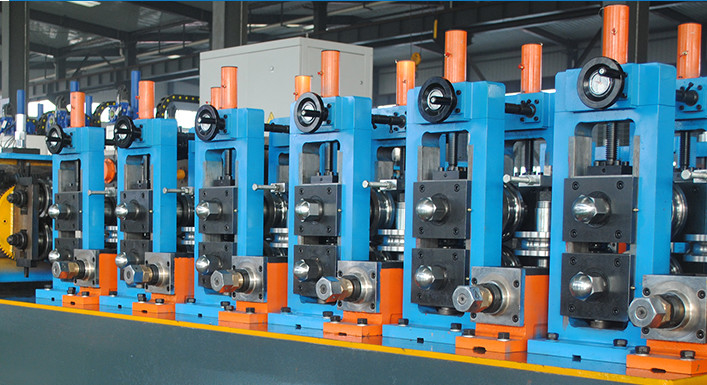

تصویر بزرگ : فرکانس بالا آسیاب لوله جوش داده شده خودکار سفارشی HG60x60x3

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	TengTian
گواهی:	CE, ISO9001, BV
شماره مدل:	HGF60

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	Negotiate
جزئیات بسته بندی:	بسته بندی ضد آب و دریانوردی را صادر کنید.
زمان تحویل:	60 روز کاری
شرایط پرداخت:	L/C ، T/T
قابلیت ارائه:	50 مجموعه/سال

مخاطب

توضیحات محصول جزئیات

نام محصول:	فرکانس بالا آسیاب لوله جوش داده شده خودکار سفارشی HG60x60x3	ضخامت کویل:	1-3 میلی متر
عرض سیم پیچ:	80-240 میلی متر	قطر داخلی:	φ480 × φ510 میلی متر
قطر بیرونی:	φ1000 × φ1800 میلی متر	سرعت:	حداکثر 100 متر در دقیقه
تضمین:	یک سال	مواد:	HRC کم کربن
کلمات کلیدی:	آسیاب لوله جوشی فرکانس بالا
برجسته کردن:	آسیاب لوله جوش داده شده با فرکانس بالا 60x60 میلی متر , آسیاب لوله جوشی با فرکانس بالا 3 میلی متر , آسیاب لوله جوش داده شده با فرکانس بالا سفارشی

پارامترهای اصلی و مشخصات:

مواد مشخصات:

مطابق با استاندارد YB189-64
مواد	فولاد کم کربن و فولاد کم آلیاژ ساختمانی
خواص مکانیکی	σb≤380Mpa،σs≤275MPa
عرض نوار	80 ′′240 میلی متر
ضخامت نوار	1.0 ¥3.0mm
شناسه کویل ها	Φ508mm
مقدار بیش از حد از کویل ها	φ1800mm
وزن کویل	≤3T

مشخصات لوله های جوشیده شده

اندازه لوله مربع	19.1×19.1-50.8×50.8 میلی متر
اندازه لوله مستطیل	19.1×38.1-25.4×76.2 میلی متر
ضخامت لوله	1.0-3.0mm
طول لوله نهایی	6 تا 12 متری
دقت طول برش	±2mm
سرعت شکل گیری	۴۰ تا ۱۰۰ متر/دقیقه

تامین برق، آب و هوا

قدرت	حجم قدرت خط	حدود 450 کيلو وات
قدرت	منبع برق	۴۸۰ ولت/۶۰ هرتز/۳ مرحله
آب خنک کننده گردش	جریان	20 تن/ساعت 30 تن/ساعت
آب خنک کننده گردش	حجم استخر	30 متر³
هوا فشرده	جریان	5 متر³/دقيقه
هوا فشرده	فشار	۵٫۱۱ کیلوگرم/ سانتی متر²

کارگاه نیاز به:

6 متر عرض، 70 متر طول و حداقل 5 متر ارتفاع از ريل سقف تا زمين

IIIهر پارامترهای ماشین و مشخصات:

(1) دو مخروط Uncoiler

آنکویل از ساختار دو بار گسترش و mandrels cantilever است. این شامل دو قسمت اصلی است: بدن اصلی و پایه ثابت.بدن اصلی مجهز به سیستم دستی برای برآورده کردن نیازهای گسترش، انقباض و ترمز کردن لوله ها

OD از کویل	φ1800mm
شناسه کویل	Φ508mm
عرض نوار	80-240 میلی متر
ضخامت نوار	1.0-3.0mm
وزن نوار	حداکثر3.0T
نوع گسترش	راهنما
استراحت کن	رانندگي پنوماتيک

(2) تراش و جوشکاری خودکار

جوشگر قیچی یک واحد مهم برای تجهیزات خط تولید لوله است، و به طور عمده برای برش سر فولاد نوار غیر عادی یا محاکمه استفاده می شود،و سپس اتصال آخرین محاکمه استیل نوار با سر نوار بعدی به منظور اطمینان از ادامه پردازش.

عرض نوار	80-240 میلی متر
ضخامت جوش	1.0-3.0mm
نوع برش	هیدرولیک
حالت جوش	اتوماتيك
فشار پنوماتیک	0.5MPa
چرخه کار	حداکثر 300 ثانیه

آمپولیسر مارپیچی

این ماشین بین ماشین جوشکاری تراش و ماشین مرکزی (ماشین اندازه گیری شکل گیری) استفاده می شود.و نوار بعدی آماده می شود از تولید مداوم از ماشین اصلی (شکل دادن ماشین اندازه گیری) در یک زمان تضمین شده است و فولاد نوار کافی ذخیره می شود.
این ماشین عمدتا از قاب رول راهنمای تغذیه، دستگاه تغذیه کلیمپ، مجموعه بدن حلقه، دستگاه تخلیه و دستگاه کنترل الکتریکی تشکیل شده است.
دستگاه تغذیه: عمدتاً از یک قاب، یک موتور، یک ترمز، یک شاخه محرک جهانی از یک کاهش دهنده، یک رول پیچ و یک سیستم پنوماتیک رول راهنما تشکیل شده است.وقتی که تغذیه باید متوقف شود، ترمز می تواند موتور و رول تغذیه کلیمپ را از چرخش متوقف کند و سرعت چرخش و سرعت تغذیه موتور الکتریکی را می توان با دستگاه کنترل الکتریکی تنظیم کرد.
مونتاژ بدن حلقه: این عمدتا از موتور، پایه ماشین، رول محیط داخلی، رول تخلیه مرکزی، رول حلقه بیرونی و رول فشار و غیره تشکیل شده است.آن را می تواند ذخیره استیل نوار ارسال شده توسط دستگاه تغذیه کلیپ و می تواند از مرکز رولر تخلیه کشیده می شود.
دستگاه تخلیه: شامل یک براکت، یک گروه رول راهنما، یک رول بالا و پایین و یک دستگاه اندازه گیری سرعت است.این می تواند به طور افقی وارد کمربند فولاد ذخیره شده در بدن حلقه به واحد تشکیل و دستگاه را.

ضخامت	1.0-3.0mm	عرض	80-240 میلی متر
مزیت	مواد ذخیره سازی بیشتر هیچ اعتصابی برای جدا کردن سطح فولاد وجود ندارد	سرعت تغذیه	حداکثر 200 متر/دقیقه
قدرت موتور حمل	AC 15 KW	قدرت موتور آمپول	AC 15KW
قطر مخزن	4.2 متر

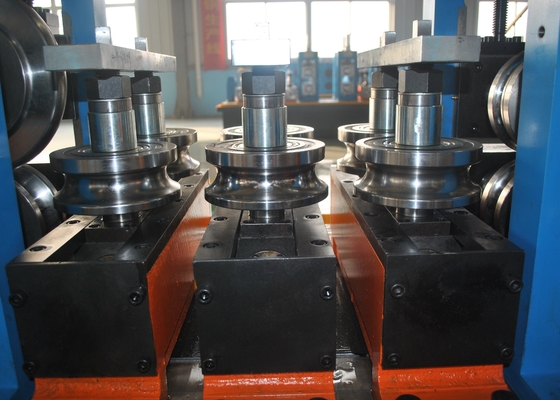

ماشین شکل دهی و اندازه گیری

بخش اولقطعات سازنده

نوار فولادی وارد استند شکل گیری می شود و سپس در بخش شکل گیری به شکل گرد می شود.

ویژگی	راه تنظیم افقی بالا و پایین، تنظیم چرخ دنده، و می تواند به طور جداگانه تنظیم شود
	شفت پایین رول تراز فعال است
	سمت ثابت گره تراز با پد تعویض
پارامترهای فنی	مقدار استانداردهای افقی	6
	قطر عمود افقی	۶۵ میلی متر
	ماده گره افقی	42Crmov
	سرعت شکل گیری	۴۰ تا ۱۰۰ متر/دقیقه
	موتور	DC90Kw
	ماده ی پایه ی تراز	جوش صفحه فولادی
	مقدار ایستاده عمودی	2
	قطر عمودی گره	۳۵ میلی متر
	مواد عمودی گره	40Cr
	استند جهانی	3

بخش دومراهنمای خیاط جوش و استند رول فشرده سازی،مچرچه حلقه جوش

رولر فشرده سازی این است که لبه لوله ای که به دمای جوش گرم شده است را با فشرده سازی رول ها با فشار خاصی برای رسیدن به هدف جوش فشرده کند.

برش دانه های جوشکاری برای خرد کردن بخیه جوشکاری و حذف خارجه استفاده می شود. این دستگاه از دو برش کننده برای استفاده متناوب تشکیل شده است. اگر یکی از آنها آسیب ببیند، دیگری جای آن را می گیرد.کاوشگرها می توانند تنظیم شوند و دارای عملکرد بلند کردن سریع توسط کام هستند. دو رولر پشتیبان در زیر پشتی چاقو وجود دارد، به منظور تحمل فشار بیش از حد کنده شدن. و پس از برش دانه ها با یک پایه افقی برای پولیش.

چاقوی خرد شده	2 مجموعه
ساختار استند رول فشار	5 فشار رول
قطر میله رول فشرده	50 میلی متر
قطر میله رول فشرده	40Cr

بخش سومواحد خنک کننده آب: ماده: جوش صفحه فولادی

بخش چهارم: بخش اندازه گیری

لوله گرد پس از اندازه گیری بخش به طول و شکل مورد نیاز

پارامترهای فنی

تعداد استانداردهای جهانی	4
قطر عمود افقی	۶۵ میلی متر
ماده گره افقی	42Crmov
موتور	موتور DC 90Kw
ماده ی پایه ی تراز	جوش صفحه فولادی
مواد عمودی گره	40Cr
سر بوقلمون	دو مجموعه

بخش پنجم: جعبه دنده

مقدار جعبه دنده	13
مواد مورد استفاده در جعبه دنده	جوش صفحه فولادی
مواد ابزار	20CrMnTi
سختی دنده	HRC 58 تا 62
ماده ی گره ی دنده	۴۰ کروه
سختی گچ چرخ دار	HRC40-45
مقدار جعبه کاهش دهنده	2

(5) سرد

اره سرد که برای برش دقیق انواع لوله های فریم به طور خودکار استفاده می شود.این واحد دارای مزیت اندازه دقیق خوب است.، و انتقال ماشین آلات بهترین مزیت، بنابراین توانایی سریع و پردازش دقیق،بدون بور، این مزیت واحد است.
اندازه لوله مربع	20x20-60x60mm
اندازه لوله مستطیل:	20x25-40x80 میلی متر
مواد	Q235.
سرعت	حداکثر 100 متر/دقیقه
طول برش	6 تا 12 متری
دقت	±3mm
موتور محرک	موتور سرو 15KW (YASKAWA ژاپن)
موتور تغذیه	4.4kW سرو موتور (یاسکاوا ژاپن)
موتور برش	موتور فرکانس متغیر 11KW
