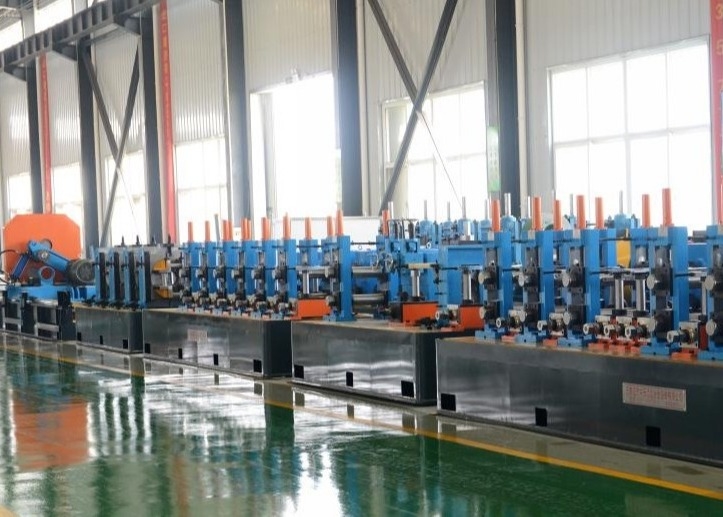

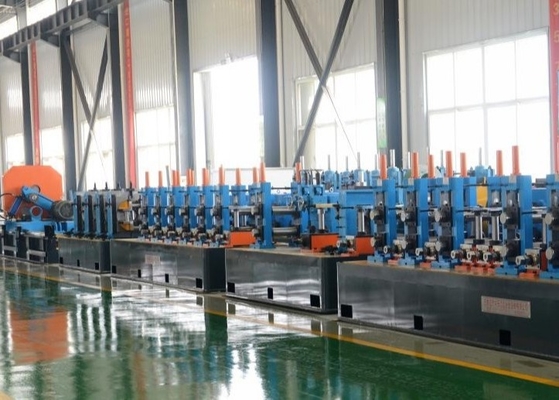

Hg50 * 2.5 Hf آسیاب لوله های جوشیده شده با استفاده از طراحی رول پاس

برای تولید لوله های فولادی جوش شده طراحی شده است، شامل لوله های گرد، لوله های مربع و لوله های تغییر شکل.

با استفاده از طراحی رول پاس، خط تولید می تواند لوله های فولادی جوشیده را با ماشینکاری با کیفیت خوب و مونتاژ دقیق تولید کند.

لوله گرد:φ12.7-50 میلی متر

ضخامت:0.5 تا 2.5 میلی متر

لوله گرد:φ12.7-50 میلی متر

ضخامت:0.5 تا 2.5 میلی متر

جریان:20T/h30 T/h

حجم استخر: 30 متر

هوا فشرده

(تمام سیستم)

جریان: 5 متر در دقیقه

فشار: 5-7kg/cm2

دو برابرلوله های توسعه و لوله های کنتیلیور

1.دو برابردستگاه های توسعه و کنتلی ویور

2شامل دو قسمت اصلی است: بدن اصلی و پایه ثابت.

3مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش، انقباض و ترمز mandrels.

4. ماندرل متشکل از ربط چهار بار است که می تواند به صورت شعاعی در همان زمان حرکت کند.

5اتصال چهار میله در دو گروه بر روی دو شاخه نصب شده است. به وسیله سیلندر هوا، آنها را گسترش می دهند و به صورت شعاعی کاهش می دهند.

• این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.
• این شامل اصلی فریم، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت از سرعت کاهش، فشار و حمل رول، سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی؛آن را می تواند قطعه فولاد را به آمپولیاتور و زمان متوسط آن را به انتقال انتقال سرعت حمل اطلاعات به سیستم کنترل الکتریکی، زمانی که ما درخواست توقف حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه،و همچنین می تواند سرعت را تنظیم کند تا موتور الکتریکی را حمل کند و واحد سرعت مواد را حمل کند.
• مجموعه فریم آمپولیتر: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.
• دستگاه مواد ارسال: شامل قاب، رول های جهت هدایت، رول های هدایت از مکان بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی

اره سرد که برای برش دقیق انواع لوله های فریم به طور خودکار استفاده می شود.این واحد دارای مزیت اندازه دقیق خوب است.، و انتقال ماشین آلات بهترین مزیت، بنابراین توانایی سریع و پردازش دقیق،بدون بور این مزیت واحد است.

1لوله های آماده در امتداد جدول رول حرکت می کنند و به طور خودکار به روی بنچ منتقل می شوند. سپس دستگاه بسته بندی ساده لوله ها را به شکل شش گوشه بسته بندی می کند.

2دستگاه ساده بسته بندی حاوی کانتینر و تجهیزات جهت دهی با نیروی پنوماتیک است.

3. موتور صندلی رول: 3KW

4. دو جهت لوله بار پایین

5. با فرکانس کنورتر برای کنترل سرعت اجرا
