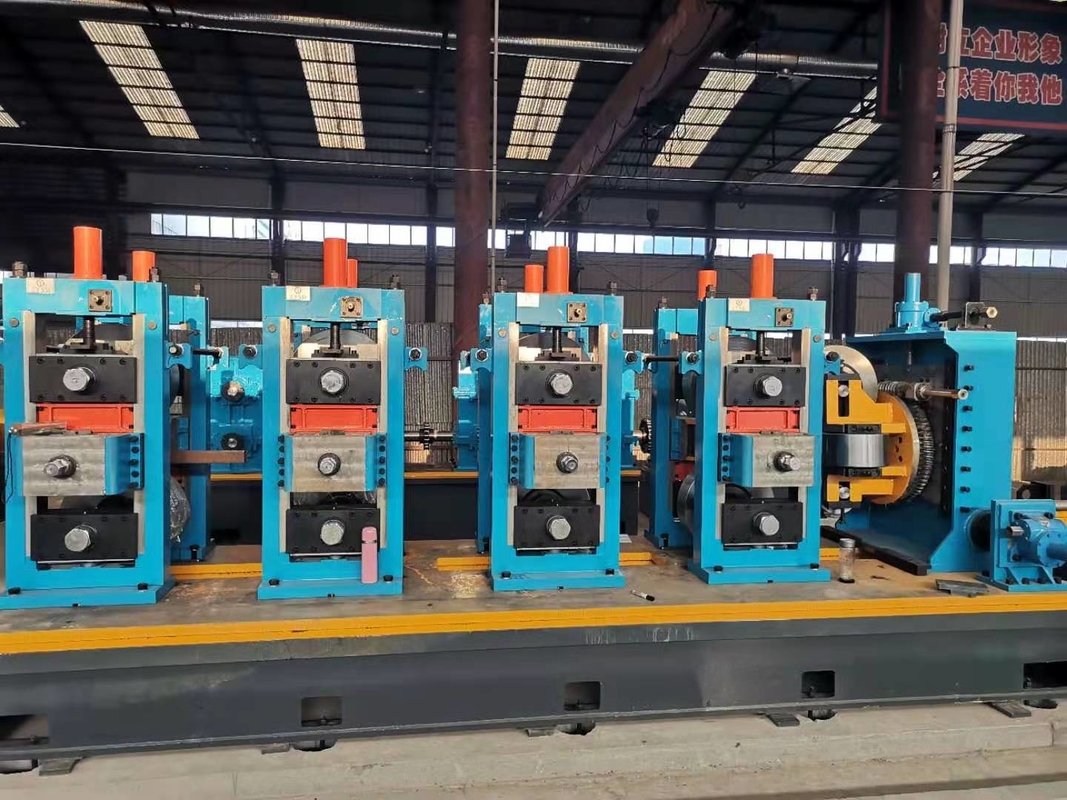

آسیاب لوله های با فرکانس بالا HG 203x8 برای لوله های گرد و مربع

خط تولید لوله های جوشیده با فرکانس بالا HG 165.2x9 با دقت بالا برای تولید لوله های ساختاری طراحی شده است و قادر به تولید:

• لوله های گرد: φ76-203mm با ضخامت 1.5-8.0mm
• لوله های مربع: 60x60-160x160mm با ضخامت 1.5-8.0mm

این خط تولید شامل طراحی نوآورانه با کنترل کامل PC / کامپیوتر، ارائه فناوری پیشرفته، عملیات و نگهداری راحت، مطابق با استانداردهای بین المللی.

• نوار فولادی گرم یا سرد
• مواد: SRT355، SGT355 (STK490، SGH490، POSMAC)
• ضخامت نوار: 1.5-8.0mm
• عرض نوار: 240-640mm
• قطر داخلی کویل: Φ508mm
• قطر بیرونی کویل: Φ1200-Φ2000mm (تصدیق نهایی توسط خریدار)
• حداکثر وزن کویل: 10 تن
• سرعت آسیاب: حداکثر 60m/min
• حالت لبه ی نوار: برش
• جهت خط: از راست به چپ (تصدیق نهایی توسط خریدار)

• لوله گرد: φ76-φ203mm
• لوله مربع: 60x60-160x160mm
• ضخامت محصول: 1.5-8.0mm
• طول: 4-7M
• سرعت: حداکثر 60 متر در دقیقه

Uncoiler → Straight head → Shear and welder → Accumulator → Forming → HF welder → Bead cutter → Cooling → Sizing → Turkey head → Saw → Run out table → Straightening machine (optional) → End facer → Packing → Store

• قطر بیرونی کویل: Φ1200-2000mm (تصدیق نهایی توسط خریدار)
• عرض نوار: 240-640mm
• حداکثر وزن نوار: 10 تن
• سرعت: 5 متر در دقیقه
• نوع لیفت: هیدرولیک
• مدل بطری روغن: Y-HG1-E200/120x860LF3-L1o

• ساختار: یک لوله هیدرولیک
• قطر بیرونی کویل: Φ1200-2000mm
• قطر داخلی کویل: Φ508mm
• عرض نوار: 240-640mm
• ضخامت نوار: 1.5-8.0mm
• حداکثر وزن نوار: 10.0 تن
• نوع گسترش: گسترش هیدرولیکی
• موتور راننده: 4kW، 380V
• سرعت چرخش لوله: Nmin=1r/min

این تجهیزات برای هدایت نوار فولادی به طور صاف در سطح کننده استفاده می شود، که شامل ترکیب بازوی فشار و سر شلاق است.

• موتور تراز: 15KW
• قطر رول پیچ: Φ210x900mm (مواد: 40Cr)
• قطر رول تراز: Φ160x900mm (مواد: 40Cr)
• عرض تراز: 240-640mm
• ضخامت چسباندن: 1.5-8.0mm
• سرعت چسباندن: 0-11M/Min

• ضخامت نوار فولادی: 1.5-8.0mm
• عرض نوار فولاد: 240-640mm
• نوع برش: هیدرولیک
• نوع فشرده سازی: هیدرولیک
• نوع جوش: حرکت موتور
• برند: جوشگر CO2 شانگهای
• فشار کاری هیدرولیک: 10Mpa
• ماده تیغه: H13

• قطر: 10000mm
• ضخامت کویل فولادی: 1.5-8.0mm
• عرض نوار: 240-640mm
• سرعت حرکت مواد حمل: Vmax=100-180m/min
• قدرت موتور تغذیه: DC 90kw Z4-200-31 (سازنده: WANGPAI)
• قدرت موتور بدن آمپول: AC 15KWX16
• طول ذخیره سازی: 500-1000M

• نوع معمولی: W خم
• نوع محرک گروه Reducer: Gear Helical (Carburizing)
• سیستم تغییر سریع U-Joint (شافت های ذخیره برای تغییر رول و جعبه B/R 1set)
• ورودی راهنمای جانبی و سیستم پیچ رول

• مواد لوله: SRT355، SGT355 (STK490، SGH490، POSMAC)
• لوله گرد: 76-203mm، ضخامت: 1.5-8.0mm
• لوله مربع: 75x75-150x150 میلی متر، ضخامت: 1.5-8.0 میلی متر
• حداکثر سرعت خط: 60m/min
• طول برش لوله: 4000-15000 میلی متر
• دقت برش: ±2 mm

• طول کل: حدود 25 متر
• فاصله رول: 600 میلی متر
• درایو: موتور AC (3EA) با کنترل زنجیره و سرعت توسط اینورتر
• شامل چک و چک و چک و چک و چک

• قطر لوله: Φ76-Φ203mm
• فاصله رول رولر اصلاح: 650mm
• سرعت اصلاح: 20-60m/min
• قدرت موتور: 55kW×2 مجموعه
