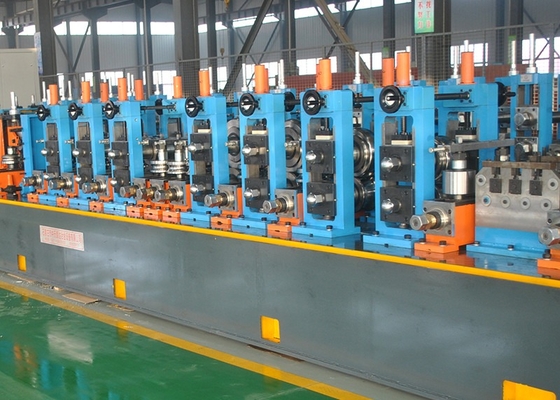

فرکانس بالا جوش داده شده لوله آسیاب 1.5 میلی متر لوله جوشکاری درز مستقیم فرکانس بالا

توضیحاتتوليد کننده لوله

1خلاصه:

این تجهیزات به طور خاص برای تولید Φ25-Φ80mm،δ1.5-4.0mm لوله های جوشکاری خیاط مستقیم با فرکانس بالا و لوله های مربع و لوله های خاص ((δ≤3.2mm) استفاده می شود.عرضه تجهیزات از uncoiler به قطره برش طول ثابت استسرعت رولینگ را می توان مطابق با محدوده مناسب قطر لوله و ضخامت دیوار تنظیم کرد.

1.2 مواد قابل استفاده:

(1) نوار فولادی گرم یا سرد (بر اساس GB700-88 یا GB1591-88)

(2) مواد:فولاد کم کربن، فولاد کم آلیاژδs≤345Mpa,δb≤610Mpa

(3) ضخامت نوار فولاد: 1.5-4.0mm (بر اساس GB708-88)

(4) عرض نوار فولادی: 80-245mm

(5) ID از سیم پیچ فولاد: Φ500-Φ650mm

(6) O.D از سیم کشی فولاد: Φ800-Φ1500mm

(7) حداکثر وزن کویل: ≤2500kg

1.3 محدوده ابعاد لوله فولادی پردازش شده:

(1) O.D: Φ25-Φ80mm 20*20-40*80

(2) ضخامت دیواره: 1.5-4.0mm ((الواح مربع و لوله های خاص شکلδ≤3.2mm)

(3) طول: 4-10 متر

1.4 جریان فرآیند محصول (انبوه فولادی):

Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → conveying finished pipe pass for rolls.

1.5 سرعت آسیاب: 20-60m/min (( ضخامت نوار فولادی:1.5-2.0mm، سرعت آسیاب: 80m/min)

1.6 قدرت تجهیزات فرکانس بالا: 250 KW

1.7 لوازم مورد نیاز کاربر پیشنهاد شده (فقط برای مرجع):

(1) کارگاه: 90m × 15m (طول × عرض)

(2) اتاق برق: 6 متر × 4 متر (طول × عرض)

(3) پایه ی پایه ی واحد ماشین (به نقشه ی پایه ی تامین کننده مراجعه کنید)

(4) جرثقیل فوقانی: 1x10T و 1x5T

(5) منبع برق:

موتور تجهیزات: 75KW + 75KW + 22KW + 18.5KW + 15= 205.5KW

موتور فرکانس بالا: 250 KW

(6) یک جدول برای لوله های قطعی

(۷) پنج تکه از تیغ های چنگال برای ردیابی چنگال، مشخصات به عنوان کتاب دستورالعمل و مقدار به عنوان نیاز مشتری.

(8) میله مغناطیسی برای دستگاه جوش: برای حساب خریدار.

(9) دو واحد پمپ های Φ3 برای خنک کردن واحدهای الکتریکی و اصلی با فرکانس بالا توسط خریدار تامین می شود.

(10) یک واحد استخر خنک کننده آب با حجم 35 متر کیوب هر کدام برای خنک کردن واحدهای اصلی توسط خریدار نصب می شود.

(11) مدار الکتریکی واحد ماشین. قبل از مونتاژ، مدار باید به کابینت الکتریکی اتاق فرکانس بالا برسد.اتصال الکتریکی اتاق فرکانس بالا به میز کنترل و ایستگاه دکمه(در هنگام نصب در محل، خرید از بازار، اندازه و مقدار را تعیین کنید)

(12) اتاق فرکانس بالا برای واحد ماشین آلات.

(13) یک مجموعه از کمپرسور هوا (از طرف خریدار عرضه می شود)

(14) تجهیزات بلند و ابزار برای نصب ماشین، حداکثر وزن یک قطعه 10 تن است.

2. مقدمه اصلیامکانات:

2.1 Decoiler

نوع ساختار: چسباندن و

قرار دادن مواد اولیه با ساختار سوراخ دوگانه، که تامین تغذیه قطب فلزی به طور متناوب و ایجاد نوار فولادی به راحتی به آمپولیتر می رود.

محدوده قابل استفاده: فولاد 100-245 میلی متر

عرض نوار، ضخامت 1.5 تا 4.0 میلی متر،

Φ1000-Φ1500mm سیم پیچ فولادی O.D،

Φ500-Φ650mm فلز کویل I.D.

حداکثر وزن طناب فولاد ≤2500kg

2.2 ماشین تراش و جوشکاری، که تضمین می کند دو قطعه فولاد دو قطعه به آرامی تراشیده و سپس با هم جوشکاری و صاف کردن بخیه جوشکاری.

2.3 انبوه کننده: انبوه کننده یک واحد ذخیره سازی نوار در تولید لوله های جوشیده طولی و بخش شکل گرفته است.این مقدار مشخصی از نوار را ذخیره می کند و زمان را برای جوشکاری برش می دهد تا نوارها را برش دهد و به آنها بفروشد.. تولید روان بدون وقفه تضمین شده است. این یکی از ماشین آلات اصلی در خط کارخانه لوله مدرن و خط بخش شکل گرفته است.

2.4 واحد شکل دهی، جوش و اندازه گیری:

(1) دستگاه تغذیه و تراز نوار فولادی:

a. نوع: 5 رول برای صاف کردن استیل نوار قبل از وارد شدن به واحد شکل گیری، به طور غیرفعال برابر می شوند.

ب. رول راهنما: یک جفت

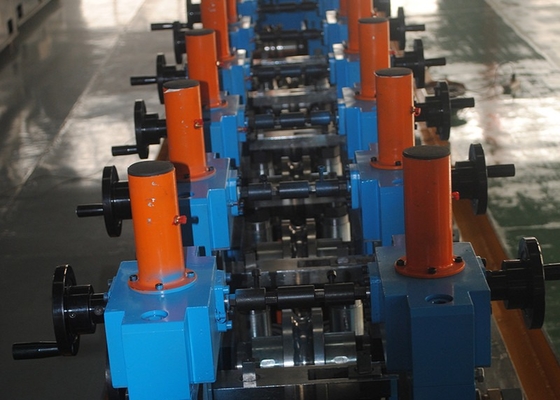

(2) دستگاه شکل دادن:

به طور عمده آسیاب خام برای شکل دادن نوار فولاد و کنترل بخیه جوش.

a. فریم رول افقی:

مقدار: 7

ساختار: 45# فولاد ریخته شده، محفظه دوگانه، تغییر رول در سمت

قطر عمود رول افقی: Φ80mm، ماده: 40 Cr

b. قاب عمودی رول:

مقدار: 7

نوع: چرخش منفعل

قطر عمودی رول ها: Φ50mm، مواد: 45# فولاد

c. شاخه گیربکس درایو

مقدار: 7

ساختار: دنده های منحنی مارپیچی، دنده های استوانه ای

مواد: محفظه: HT250، دنده:20CrMnTi و 40Cr، گره ورودی و خروجی: 40Cr

انتقال: 14 مجموعه از جیپ اتو CA141 universal transmission shaft

(3) دستگاه های هدایت، فشار، جوش و پاک کردن:

a. یک مجموعه از استانداردهای رول راهنما برای کنترل جهت خیاط لوله برای اطمینان از خیاط لوله به طور صاف و مستقیم وارد رول های اکسترودر می شوند.

ب. یک مجموعه از استانداردهای رول برای کنترل بخیه جوش برای تحقق جوش موفقیت آمیز.

c. دو مجموعه از قاب های کنده کننده برای کنده کردن بر خارج از بخیه جوش

(4) یک مجموعه لوله خنک کننده

(5) دستگاه اندازه گیری:

به طور عمده لوله شکل دادن خوب پس از جوش و کنترل دقت اندازه هر 5 مجموعه از استند رول افقی و ایستند رول عمودی و شاخه گیربکس، 10 مجموعه از میله جهانی.(ساخت مشابه دستگاه شکل دهی)

(6) قاب ماشین صاف کننده خشن:

a. استفاده: عمدتاً برای راست کردن خشن لوله های آماده به صورت آنلاین استفاده می شود.

ب. نوع: نوع سر ترک، یک طرفه 4 رول × 2 مجموعه.

ج. دو مجموعه تخت برای نصب.

2.5 اره برش:

(1) روش برش: ردیابی کامپیوتری و برش خودکار

(2) ضخامت برش: δ1.5-4.0mm

(3) O.D برش: Φ25-Φ80mm

(4) طول برش: 4-13m

(5) زمان برش: 8-10 بار/ دقیقه

(6) تحمل برش: ≤6mm

(7) موتور برش: 22KW، موتور AC کلاس دوم

(8) موتور راننده: سری Z4 ، DC15KW ، یک مجموعه

2.6جدول لوله ها: ساختار قاب جوش داده شده مجهز به سیستم سیگنال اندازه گیری.

2.7برقی فرکانس بالا: 250KW، منبع برق قابل اجرا 380V/220V 50HZ

• تضمین کیفیت و خدمات

خدمات قبل از فروش:

·ما می توانیم تصاویر تجهیزات آماده را قبل از ارسال برای اطمینان از اصالت محصولاتمان ارائه دهیم.

·اگر دولت به فروشنده اجازه ندهد که از چین خارج شود و برای عیب یابی تجهیزات به کشور مشتری برود، ما راهنمایی از راه دور آنلاین را به مهندس خریدار ارائه خواهیم داد.و فروشنده را برای ارائه یک طرح روشن و کامل برای کمک به خریدار در نصب و راه اندازی تجهیزات تلاش می کند.

·اگر دولت چین اجازه دهد فروشنده از چین خارج شود و به کشور مشتری برای عیب یابی تجهیزات برود، ما مهندسان را به عنوان شرح زیر به آنجا می فرستیم:

تجهیزات به خریدار می رسد، پرسنل خدمات فنی در صحنه عیب یابی، نگهداری، راه اندازی تجهیزات، راه اندازی، عملیات و آموزش نگهداری،مسئول آموزش فنی کارکنان تجهیزات و نگهداری از خریدار.

زمان عیب یابی یک ماه است،در عرض یک ماه خریدار نیاز به پرداخت حقوق مهندس 150.00 یورو یک روز یک نفر،تدارکات بلیط برای سفر دور و برگشت،همچنین نیاز به پرداخت هزینه محلی،مثل غذا، اتاق ها و تبدیل.اگر به دلیل خریدار،به تاخیر انداختن زمان عیب یابی،خریدار نیاز به پرداخت برای مهندس 150.00 یورو یک نفر یک روز.

تعداد مهندسان راه اندازی تجهیزات: حداقل سه نفر.

خدمات پس از فروش:

استفاده شده در کاربران رعایت قوانین، تحت تجهیزات عادی کار، از 12 ماه از تاریخ ورود تجهیزات، مانند تاثیر مثبت بر کیفیت استفاده،قطعات آسیب دیده به تجهیزات منجر می شود که نمی توانند به طور طبیعی کار کنند، کارخانه تعمیر یا تعویض را به صورت رایگان انجام می دهد. زمان عیب یابی یک ماه است،در عرض یک ماه خریدار باید برای حقوق مهندس 150.00 یورو یک روز یک نفر پرداخت کند،ما بلیط ها را برای سفر دور و برگشت فراهم می کنیم.همچنین نیاز به تامین هزینه های محلی مانند غذا، اتاق و تبدیل.اگر به دلیل خریدار،به تاخیر انداختن زمان عیب یابی،خریدار نیاز به پرداخت برای مهندس 150.00 یورو یک نفر در یک روز.

تعداد مهندسان راه اندازی تجهیزات: حداقل سه نفر.

• ارائه اسناد فنی

● راهنمای استفاده (که یک ماه قبل از زمان تحویل ارائه می شود)

● گواهی بازرسی (در زمان تحویل ارائه شده)

● سفارش بارگیری (در زمان تحویل ارائه می شود)

● نقشه طرح (در یک ماه قبل از زمان تحویل)

● نقشه پایه زمین (در یک ماه قبل از زمان تحویل)

● نمودار اصول برق

● مجموعه کلی نقشه هر واحد خط

● نمودار قسمت هایی که آسیب پذیر هستند
