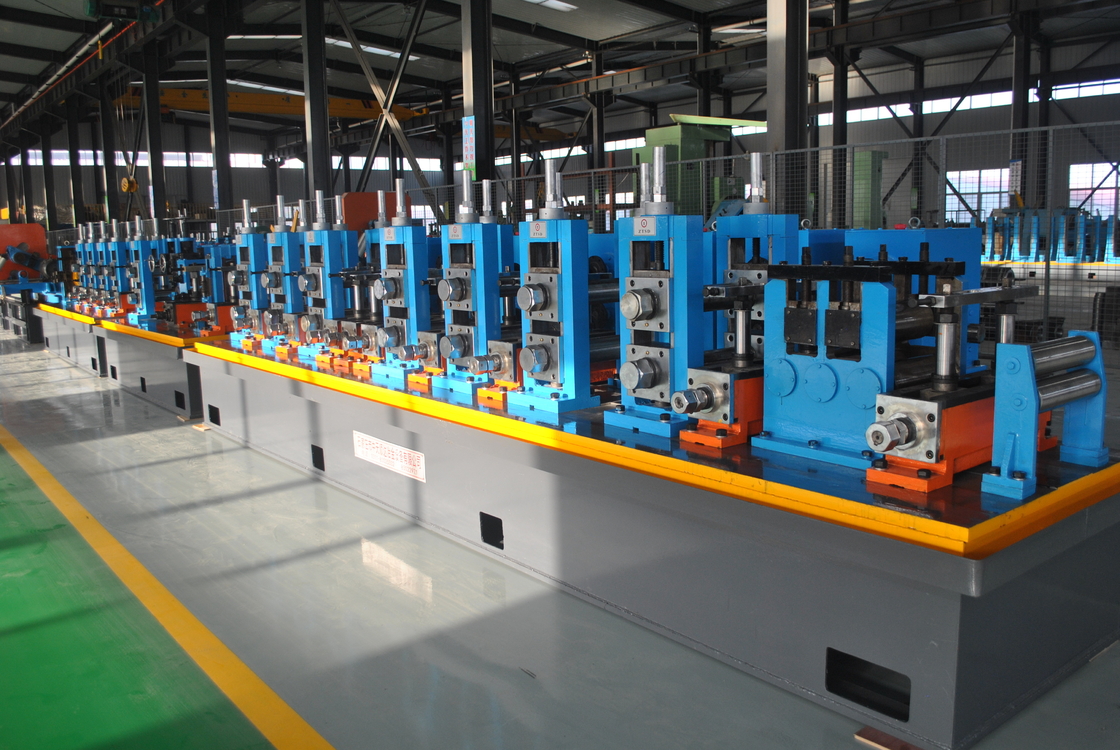

φ114 سیستم کنترل اتوماتیک دستگاه لوله جوش فرکانس بالا Plc

1عمومی مقدمه

خط تولید لوله های جوشکاری فرکانس بالا F114Q برای تولید لوله های جوشکاری با قطر 20 × 114mm و 0.لوله های مربع و مستطیل و قطعات شکل گرفته از اندازه مناسبمحصولات با استاندارد BS / ASTM مطابقت دارند. با استفاده از مزایای تجهیزات مشابه در داخل و خارج از کشور، هر عنصر خط تولید با ایده های جدید طراحی شده است.استفاده ازآلمان تکنولوژی عبور، سیستم کنترل خودکار PLC و واحد تنظیم سرعت دیجیتال Eurotherm بریتانیاتضمین اینکه خط تولید به طور قابل اعتماد کار می کند و به راحتی کار می کند و نگهداری می کند.

2 مشخصات فنی اصلی:

2.1 مشخصات اصلی

2.1.1 قطر لوله: Φ20 Φ114mm

2.1.2 ضخامت دیوار: 0.8 mm (دور)

0.8 ′′3mm (سعدی و راست)

2.1.3 طول لوله: ۴٫۷ متر

2.1.4 دقت در طول: 0-6mm ((CNC / STD)

2.2 شرایط مواد اولیه:

2.2.1 فولاد کم کربن و فولاد ساختمانی کم آلیاژ

ویژگی های مکانیکی:σb≤500MPa، σs≤300MPa

2.2.2 عرض نوار: 60×360mm

2.2.3 ضخامت نوار: 0.8~4mm

2.2.4 قطر داخلی کویل: 490-550mm

2.2قطر بیرونی کویل: 900×1800mm

2.2.6 وزن کویل: ≤5t

2.3 سرعت شکل گیری: 2070m/min

2.4 کل قدرت: حدود 630kW

2.5 هوا فشرده:

2.5.1 سرعت جریان: 4m3/min

2.5.2 فشار: 0.4~0.7MPa

2.6 تامین آب

2.6.1 برای HF: جریان: 100l/min

2.6.2 برای خنک کننده: جریان: 200 لیتر/ دقیقه

2.6.3 فشار: 0.1~0.25MPa

3فرآیند تکنولوژیکی:

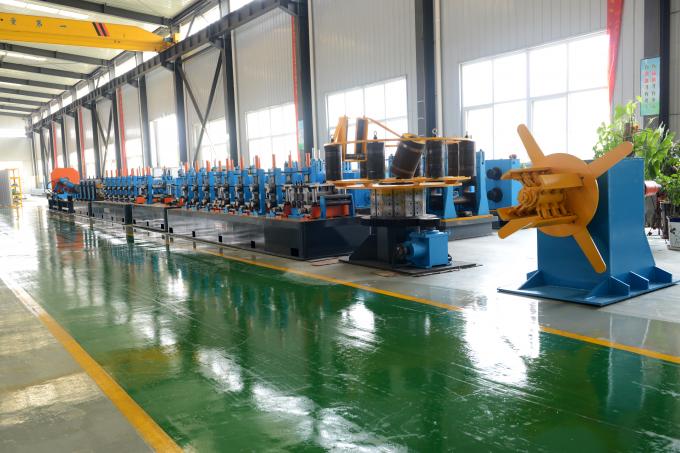

باز کردن →برق زدن و جوش دادن →گذاشتن در آمپولیتور →تشکیل دادن →لحام کردن →بردارش →سنجش →برق زدن برگهای پرنده →جمع آوری لوله

• کارگاه:

عرض 8 متر، طول 100 متر و ارتفاع حداقل 5 متر از سقف تا زمین

• شرایط تحویل:

- ارسال ظرف 4 ماه پس از دریافت پیش پرداخت

• شرایط پرداخت:

- 30٪: کل مبلغ پیش پرداخت باید توسط T / T به فروشنده در عرض 15 روز پس از امضای قرارداد پرداخت شود.

- 70٪: قبل از ارسال با L / C.

• تضمین کیفیت و خدمات

خدمات قبل از فروش:

·ما می توانیم تصاویر تجهیزات آماده را قبل از ارسال برای اطمینان از اصالت محصولاتمان ارائه دهیم.

·اگر دولت به فروشنده اجازه ندهد که از چین خارج شود و برای عیب یابی تجهیزات به کشور مشتری برود، ما راهنمایی از راه دور آنلاین را به مهندس خریدار ارائه خواهیم داد.و فروشنده را برای ارائه یک طرح روشن و کامل برای کمک به خریدار در نصب و راه اندازی تجهیزات تلاش می کند.

·اگر دولت چین اجازه دهد فروشنده از چین خارج شود و به کشور مشتری برای عیب یابی تجهیزات برود، ما مهندسان را به عنوان شرح زیر به آنجا می فرستیم:

تجهیزات به خریدار می رسد، پرسنل خدمات فنی در صحنه عیب یابی، نگهداری، راه اندازی تجهیزات، راه اندازی، عملیات و آموزش نگهداری،مسئول آموزش فنی کارکنان تجهیزات و نگهداری از خریدار.

زمان عیب یابی یک ماه است،در عرض یک ماه خریدار نیاز به پرداخت حقوق مهندس 150.00 یورو یک روز یک نفر،تدارکات بلیط برای سفر دور و برگشت،همچنین نیاز به پرداخت هزینه محلی،مثل غذا، اتاق ها و تبدیل.اگر به دلیل خریدار،به تاخیر انداختن زمان عیب یابی،خریدار نیاز به پرداخت برای مهندس 150.00 یورو یک نفر یک روز.

تعداد مهندسان راه اندازی تجهیزات: حداقل سه نفر.

خدمات پس از فروش:

استفاده شده در کاربران رعایت قوانین، تحت تجهیزات عادی کار، از 12 ماه از تاریخ ورود تجهیزات، مانند تاثیر مثبت بر کیفیت استفاده،قطعات آسیب دیده به تجهیزات منجر می شود که نمی توانند به طور طبیعی کار کنند، کارخانه تعمیر یا تعویض را به صورت رایگان انجام می دهد. زمان عیب یابی یک ماه است،در عرض یک ماه خریدار باید برای حقوق مهندس 150.00 یورو یک روز یک نفر پرداخت کند،ما بلیط ها را برای سفر دور و برگشت فراهم می کنیم.همچنین نیاز به تامین هزینه های محلی مانند غذا، اتاق و تبدیل.اگر به دلیل خریدار،به تاخیر انداختن زمان عیب یابی،خریدار نیاز به پرداخت برای مهندس 150.00 یورو یک نفر در یک روز.

تعداد مهندسان راه اندازی تجهیزات: حداقل سه نفر.

• ارائه اسناد فنی

● راهنمای استفاده (که یک ماه قبل از زمان تحویل ارائه می شود)

● گواهی بازرسی (در زمان تحویل ارائه شده)

● سفارش بارگیری (در زمان تحویل ارائه می شود)

● نقشه طرح (در یک ماه قبل از زمان تحویل)

● نقشه پایه زمین (در یک ماه قبل از زمان تحویل)

● نمودار اصول برق

● مجموعه کلی نقشه هر واحد خط

● نمودار قسمت هایی که آسیب پذیر هستند
