پیشنهاد فنی و نقل قول برای
HG 2.5 ماشین آماده سازی جلویی
منخلاصه
2.5️از جمله uncoiler، سر راست و ماشین صاف کردن چنگال، برش و جوشگر، انبوه کننده مارپیچی.
II.پایه شرایط:
2.1لوله های فولادی مشخصات
2.11 لوله گرد: φ25·φ63.5mm ضخامت:۱ تا ۳ میلی متر
2.12 لوله مربع: 20X20-50X50mm ضخامت: 1-3mm
2.2نوار فولاد
2.2.1 عرض فولاد نوار: 70mm-200mm ضخامت فولاد نوار: 1-3mm
2.2.2 سیم پیچ گالوانیزه و HRC: δb≤500Mpa σs≤355MPa
2.2.3 کویل نوار فولادی: قطر داخلی: Φ508mm (خریدار در نهایت تایید می کند)
قطر بیرونی: Φ1000mm-2000mm (مشتری در نهایت تایید می کند)
2.2.4 وزن نوار فولادی: حداکثر 4.0T
2.3 ظرفیت نصب شده الکتریکی: حدود 650KW منبع برق: 380V، 60Hz (خریدار در نهایت تایید می کند)
III.ترکیب تجهیزات و پارامترهای اصلی واحد:
این تجهیزات دارای چسب دو مخروط است. باز کننده انتهای دارای رول فشار است. مخروط های uncoiler سر چسب کویل فولادی با عملکرد مخروط است.سپس رول فشار از باز کننده پایان حرکت به پایین به کشش کویل فولاد. مخروط uncoiler چرخش، پایان باز کننده peeler تکان می دهد و نزدیک به کویل. هنگامی که سر کویل فولاد به peeler چرخش،
قطر داخلی فولاد نوار:Φ 508mm (خریدار عرضه نهایی)
قطر بیرونی فولاد نوار: Φmax=2000mm
عرض فولاد نوار: 70mm-200mm
ضخامت فولاد نوار: 1-3mm
حداکثر وزن فولاد نوار: 4.0T
گسترش هیدرولیکی
شکستن پنوماتیک
2. دستگاه صاف کردن سر و چنگال
این واحد به طور عمده برای هدایت سر فولادی کویل جدید به واحد صاف کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.
قدرت موتور سر مستقیم: AC1.5KW
فشار پردازش:7Mpa
واحد تراز با 2 پیچ رول و تراز 5 رول.
قطر رول چسب:Ф140mm
قطر رول تراز:Ф110mm
موتور چسباندن و تراز کردن:15kW
3.تراشو جوشکاری
عملکرد:
از آن برای قطع موازی دم نوار فولادی استفاده می شود، که به تازگی به انبوه کننده رفته است، و سر نوار خارج از uncoiler، و سپس آنها را با هم جوش می دهد.
ساختار:
برش هیدرولیک و جوش دستی پهنای فولاد نوار: 70mm-200mm
ضخامت فولاد نوار: 1-3mm
روش تمرکز: دستی

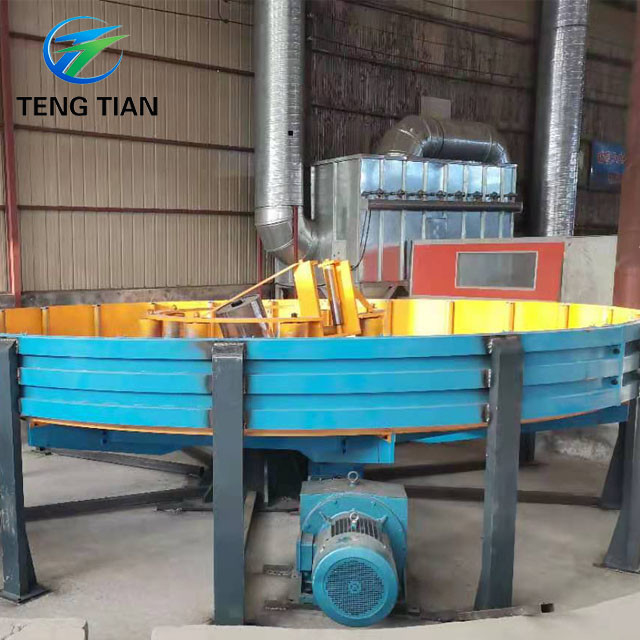

4.Sآمپولیتر پیرال
|
|
- این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.
- این شامل اصلی فریم، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت از سرعت کاهش، فشار و حمل رول، سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی؛آن را می تواند قطعه فولاد را به آمپولیاتور و زمان متوسط آن را به انتقال انتقال سرعت حمل اطلاعات به سیستم کنترل الکتریکی، زمانی که ما درخواست توقف حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه،و همچنین می تواند سرعت را تنظیم کند تا موتور الکتریکی را حمل کند و واحد سرعت مواد را حمل کند.
- مجموعه فریم آمپولیتر: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.
- دستگاه مواد ارسال: شامل قاب، رول های جهت هدایت، رول های هدایت از مکان بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی
|
| سبک کار: |
دایره تغییر |
سرعت حرکت مواد حمل |
Vmax=240m/min |
| مزیت: |
مطالب بیشتر
هيچ اعتصابي
|
شکل چسباندن |
پنوماتیک
6Mpa
|
| ضخامت کویل فولادی |
۱-۳-۰ میلی متر |
قطر |
4 متر |
| عرض |
۷۰ تا ۲۰۰ میلی متر |
|
|
| قدرت موتور الکتریکی فشار & حمل |
AC 22KW |
| موتور الکتریکی فریم آمپولیشن |
AC 37KW |
|
