آسیاب لوله جوشی فرکانس بالا گرد مربع مستطیل شکل جوش مقاومتی آسیاب لوله فرکانس بالا

پارامترهای اصلی و مشخصات:

• مواد مشخصات:

مطابق با استاندارد YB189-64

ماده: فولاد کم کربن و فولاد کم آلیاژ ساختمانی

خواص مکانیکی: σb≤520Mpa,σs≤365MPa

پهنای نوار: 160×400mm

ضخامت نوار:1.5 ٫4.5mm

قطر داخلی کویل:φ508 φ610mm

قطر بیرونی کویل ها:φ1500φ2000mm

وزن کویل:≤10.0T

• مشخصات لوله های جوشیده شده

قطر لوله گرد: φ40 φ127mm

اندازه لوله مربع: 40×40-100×100mm

ضخامت لوله گرد:1.5 ٫4.5mm

ضخامت لوله مربع:1.5 تا 4.5 ميلي متر

طول لوله نهایی: 4×12 متری

دقت برش: ± 1.5mm

سرعت شکل دهی:75X45 80m/min؛100X100 60m/min

تامین برق، آب و هوا

• کارگاه نیاز به:

6 متر عرض، 100 متر طول، حداقل 5 متر ارتفاع از ريل سقف تا زمين

• فرآیند تولید:

بارگیری کپسول → جدا کردن → برش و جوش → انبوه کننده مارپیچی افقی → شکل دهی، جوش HF، خنک سازی، خنک سازی، اندازه گیری، راست کردن → میخ برش → بسته بندی → ذخیره سازی

• پارامترهای اصلی هر واحد

• دو مخروط هیدرولیکبازکننده

آن است که از ساخت یک مخروط است. آن را شامل دو قسمت اصلی: بدن اصلی و پایه ثابت است. بدن اصلی مجهز به سیستم پنوماتیک برای برآورده کردن نیازهای گسترش،فشرده سازی و ترمز کردن لوله ها.هيدرولیک گسترش و رانش پنوماتیک

• دستگاه تراز سر راست و چنگال

این واحد به طور عمده برای هدایت سر فولادی کویل جدید به واحد صاف کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.

قدرت موتور سر مستقیم: AC1.5KW

فشار پردازش:7Mpa

واحد تراز با 2 پیچ رول و تراز 5 رول.

قطر رول چسب:Ф180mm

قطر رول تراز:Ф120mm

موتور چسباندن و تراز کردن:15kW

• ماشین تراش و جوش خودکار

ماشین تراش و جوشبرای برش انتهای نامنظم نوارها و سپس اتصال نوارها با جوش استفاده می شود.

• آمپول افقی

این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.

دستگاه تغذیه

این شامل اصلی فریم، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت از سرعت کاهش، فشار و حمل رول، سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی؛آن را می تواند قطعه فولاد را به آمپولیاتور و زمان متوسط آن را به انتقال انتقال سرعت حمل اطلاعات به سیستم کنترل الکتریکی، زمانی که ما درخواست توقف حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه،و همچنین می تواند سرعت را تنظیم کند تا موتور الکتریکی را حمل کند و واحد سرعت مواد را حمل کند.

(2) مجموعه فریم آمپولی: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.

دستگاه مواد ارسال: شامل قاب، رول های جهت هدایت، رول های هدایت از مکان بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی.

(4) پارامترهای فنی

سبک کار: دایره ثابت

قطر:5.0M

مزیت: ذخیره سازی مواد بیشتر، بدون ضربه به سطح فولاد

ضخامت کویل فولادی:1.5 تا 4.5 میلی متر

عرض:160-400mm

سرعت حرکت مواد حمل کننده: Vmax=120m/min

قدرت موتور الکتریکی مستقیم فشار و حمل: 30KW

موتور الکتریکی قاب آمپولیشن: 55KW

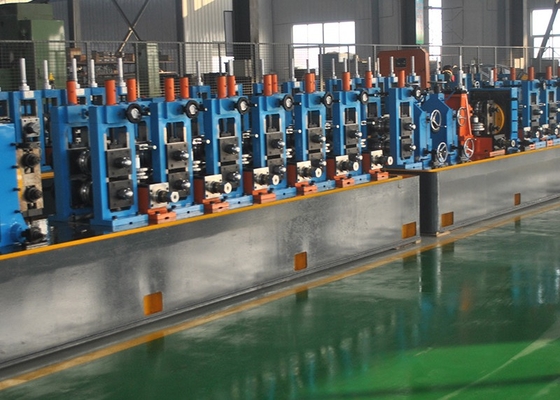

• آسیاب شکل دهی و اندازه گیری

مولد شکل گیری و اندازه گیری از اصل شکل گیری نوع رول و جوش دادن با فرکانس بالا استفاده می کند.نوار توسط دستگاه تغذیه در آسیاب به ماشین شکل دهی تغذیه می شود و رول شکل دهی به طور مداوم می چرخد و نوار را به شکل مورد نیاز فشار می دهدبه دلیل پوست و اثر مشابه، جریان فرکانس بالا بر روی مفصل جوش متمرکز می شود که به سرعت گرم می شود و به دمای جوش می رسد.

سرعت شکل گیری:75X4580m/min؛100X10060m/min

قطر لوله گرد: 40 تا 127 میلی متر

ضخامت لوله گرد:1.5-4.5mm

اندازه لوله مربع: 40*40-100*100 میلی متر

ضخامت لوله مربع پایان:1.5-4.5mm

موتور اصلی: DC 160KW + 160KW

قطعات سازنده:

نوار فولادی از طریق ورتیکل تغذیه به شکل پنج رولی صاف می شود و سپس به پایه شکل دهی و در بخش شکل دهی به شکل گرد می رود.

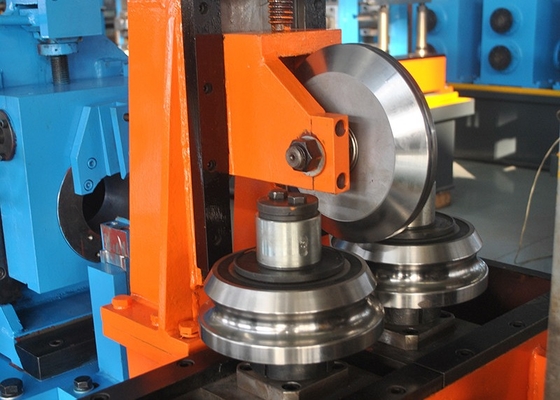

استند راهنمای خیاط جوش و استند رول فشرده سازی،برنده گره جوش:

رولر فشرده سازی این است که لبه لوله ای که به دمای جوش گرم شده است را با فشرده سازی رول ها با فشار خاصی برای رسیدن به هدف جوش فشرده کند.

برش دانه های جوشکاری برای خرد کردن بخیه جوشکاری و حذف خارجه استفاده می شود. این دستگاه از دو برش کننده برای استفاده متناوب تشکیل شده است. اگر یکی از آنها آسیب ببیند، دیگری جای آن را می گیرد.کاوشگرها می توانند تنظیم شوند و دارای عملکرد بلند کردن سریع توسط کام هستند. دو رولر پشتیبان در زیر پشتی چاقو وجود دارد، به منظور تحمل فشار بیش از حد کنده شدن. و پس از برش دانه ها با یک پایه افقی برای پولیش.

 واحد خنک کننده آب:

ماده: جوش صفحه فولادی

لوله های اسپری: پلاستیکی

بخش اندازه گیری

لوله گرد پس از اندازه گیری بخش به طول و شکل مورد نیاز

• اره سرد

برای برش دقیق لوله به طول به طور خودکار در شرایطی استفاده می شود که لوله به طور مداوم از آسیاب با سرعت بالا تحویل داده شود.

قطر لوله گرد:Φ40-130mm، ضخامت:1.2-5.0mm،Q235 OR زیر درجه.

• جدول عبور

بعد از برش، لوله ي پاياني که روي ميز حمل و نقل کار ميکنه، بعد از استفاده از دستگاه اتوماتيك

• دستگاه خودرویی انباشت

1 تکنولوژی فرآیند

پر کردن دوگانه روی میز رولر → استاکر خودکار → واگن حمل جانبی → پابند کردن دستی

2,ترکیب تجهیزات و توصیف عملکرد

ترکیب تجهیزات

• قالب:موادCr12
