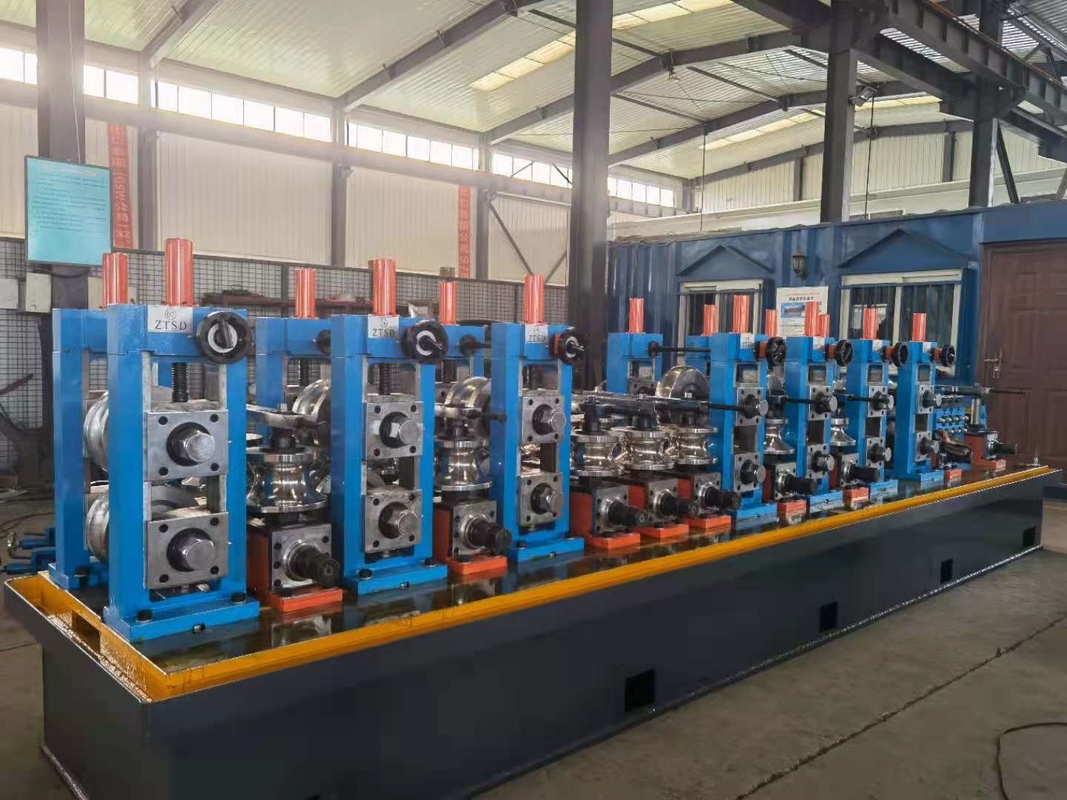

دستگاه ساخت لوله های فولادی 6m/min

ماده ي اولمدل، مقدار و قیمت

ماده دوم.اجزای دستگاه ساخت لوله:

1بازکننده: بازکننده تک راه.

(1) ظرفیت بارگیری استیل استریپ: 3T.

(2) لوله گسترش دستی.

(3) حداکثر عرض کویل: 250 میلی متر

(4) حداکثر OD کویل: 1800 میلی متر

(5) شناسه کویل: 350 ~ 510 mm

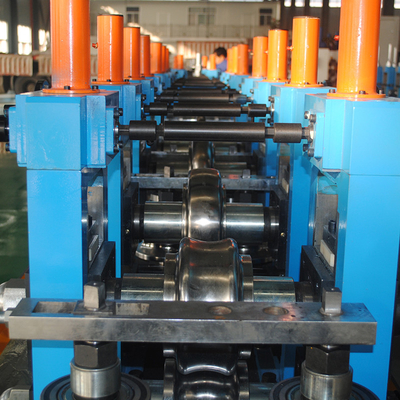

1واحد تشکیل دهنده:

(1) نگهدارنده راهنما، 1 مجموعه.

(2) پایه های افقی، 7 مجموعه.40Cr، و شاخه با سخت گیری، خاموش کردن فرکانس بالا، خرد دقیق، جلوگیری از زنگ، مواد استند استند استندHT200.

(3) استانداردهای عمودی، 7 مجموعه، مواد شاخه های عمودی40Cr، و شاخه با سخت گیری، خاموش کردن فرکانس بالا، خرد دقیق، جلوگیری از زنگ، مواد استند استند استندHT200.

(4) O.D. گره افقیФ50mm، زيبايي عمودي شفتف30ميلي متر

(5) جعبه کاهش نسبت ثابت، 1 مجموعه.

(6) تخت ماشین، 1 مجموعه.

(7) سیستم اتصال universal drive shaft، 1 مجموعه.

(8) موتور Siemens Drive، 1 مجموعه.

(9) رول کلیمپ عمودی، 5 عدد.

• سیستم جوش:
• استانداردهای عمودی، 2 مجموعه، مواد شاخه های عمودی است40Cr، و شاخه با سخت گیری، خاموش کردن فرکانس بالا، خرد دقیق، جلوگیری از زنگ، مواد استند استند استندHT200.
• جوش TIG، 1 مجموعه
• ضخامت جوشکاری کمتر از 2.0mm.
• سیستم آسیاب خارجی اتوماتیک:

• کلاه های خرد کننده، 3 مجموعه، جهت چشم انداز خطی، 2 جهت چشم انداز منحنی.
• موتورهای آسیاب، سه مجموعه.
• تخت ماشين، يک مجموعه
• ستاند عمودي، دو سري
• سیستم خنک کننده، یک مجموعه.
• لوله چرخه آب، یک مجموعه

• بخش اندازه گیری و راست کردن:
• استانداردهای افقی، 4 مجموعه، مواد شاخه های افقی 40Cr است، و شاخه با سخت گیری، خاموش کردن فرکانس بالا، آسیاب دقیق، جلوگیری از زنگ،مواد استاندار HT200.
• پایه های عمودی، 4 مجموعه، مواد شاخه های عمودی 40Cr است، و شاخه با سخت گیری، خاموش کردن فرکانس بالا، آسیاب دقیق، جلوگیری از زنگ، مواد پایه ها HT200 است..
• افقی شاف O.D. 50 میلی متر است، عمودی شاف O.D. 30 میلی متر است. سر ترک ها، 1 مجموعه، ترک های سر شاف O.D. 30 میلی متر است.

• سیستم محرک جعبه کاهش نسبت ثابت، 1 مجموعه.
• تخت ماشين، يک مجموعه
• سیستم اتصال universal drive shaft، یک مجموعه
• موتور زيمنس، يک مجموعه

• سیستم تغذیه اتوماتیک و قطع چرخ دار، 1 مجموعه.

• سیستم کنترل، یک مجموعه.
• سر برش چرخ دار، یک مجموعه
• برش بارو، 1set.
• واحد برش جعبه
• تخت ماشين، يک مجموعه
• شمارنده لوله، يک مجموعه

• میز خالی، یک مجموعه.

• میز اتوماتیک، یک مجموعه.
• سيليندر، 1 پي سي
• شکل گیری یک سوئیچ، 1 pc.

• سیستم کنترل الکتریکی:

• سیستم کنترل الکتریکی برای دستگاه لوله، یک مجموعه.
• دکمه توقف

• رتبه ماشين ها:

vHVHVHVHVHVHVHQQVVQ

V: عمودی H: افقی Q: سر خرد TH: سر ترک

مادهسه تاپارامترهای فنی برای قالب های رول ماشین لوله:

(1) مواد: پارامترهای فنی برای قالب های رول ماشین لوله:

A. استفاده از مواد Cr12MoV، سفتی ≥HRC60 ~ 63، فرآیند CNC.

B. فرآیند: جعل - اره - فرآیند ماشین معمولی - حفاری - فرآیند ماشین معمولی - CNC - آسیاب - خاموش کردن - فرآیند آسیاب داخلی و خارجی.
