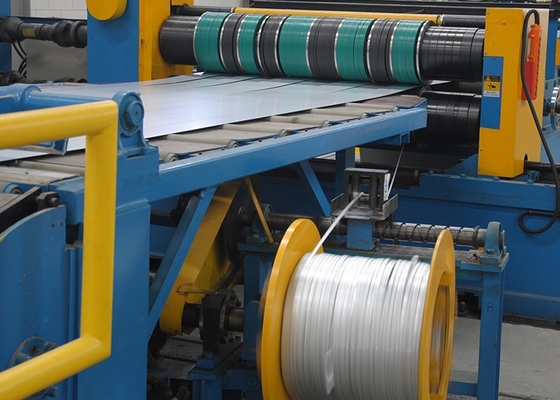

دستگاه برش فولادی HRC کم کربن خط برش ZTL-13X1600

دستگاه برش فولادی HRC کم کربن ZTL-13X1600



پارامتر فنی اصلی



1 مشخصات مواد

عرض سیم پیچ 600-1600 میلی متر

وزن سیم پیچ 35 T

قطر داخلی φ610/φ760mm

قطر بیرونی φ1500-φ2200mm

2. مشخصات محصول نهایی

شماره Slitter (Edge Edge)

قطر داخلی φ610/φ760mm وزن سیم پیچ 35T

قطر بیرونی φ1500-φ2200mm

دقت عرض 0.15 mm (ضخامت 0.75-3.0) 0.20 میلی متر (ضخامت 4-13) دقت Burr ≤5 板厚 ضخامت صفحه

تیغه جدید یا شکاف مناسب تیغه

3. سرعت برش 10-40 متر در دقیقه

4. مجموعه داده های تجهیزات

(1) قدرت

ولتاژ 380 ولت

فرکانس 60 هرتز

قدرت نصب شده تقریباً 350 کیلو وات

(2) انرژی هوا

فشار 0.4-0.8MPa

تقاضای هوا 3M3/دقیقه (حالت فشرده سازی)

(3) جهت خط با کنسول عملیاتی ، چپ به راست (مشتری انتخاب کرد)

5. نقاشی با توجه به نیاز خریدار

ترکیب تجهیزات 1600x13



		شماره		نام			مقدار				مورد توجه
		1		ماشین بارگیری سیم پیچ			1		تنظیم کردن
		2		فروکش			1		تنظیم کردن
		3		دستگاه پیشرو فشار			1		تنظیم کردن
		4		گیره و سطح			1		تنظیم کردن
		5		برش متقاطع			1		تنظیم کردن
		6			مرکز غلتک عمودی		1		تنظیم کردن
		7		برش دیسک			1		تنظیم کردن
		8		حاشیه			1		تنظیم کردن
		9		پانل چرخشی
		10		دستگاه پسوند
		11		سیم پیچ			1		تنظیم کردن
		12		تخلیه ماشین سیم پیچ			1		تنظیم کردن
		13		سیستم هیدرولیکی			1		تنظیم کردن
		14		سیستم الکتریکی			1		تنظیم کردن
	15		پیچ ها و لوازم جانبی لنگر			1		تنظیم کردن



ساختار تجهیزات



1ماشین بارگیری:

1.1 قفسه ذخیره سازی:

عملکرد: به طور موقت نوار و سیم پیچ را برای ورود مداوم به واحد ذخیره کنید. سیم پیچ را روی قفسه آماده سازی مواد با جرثقیل قرار دهید و سیم پیچ را با یک چرخ دستی به سمت Uncoiler منتقل کنید.

مهارت مهارت:

ذخیره سازی نوار و حلقه: 2 گروه

قطر بیرونی سیم پیچ: φ1500 ～ φ2200 میلی متر

عرض رول: 600 ～ 1600 میلی متر

حداکثر وزن رول: 35 تن



1،2بارگیری ماشین:

عملکرد: برای تهیه کویل های نوار و ارسال کویل به مرکز decoiler استفاده می شود.

ساختار: از بدنه اتومبیل ، دستگاه پیاده روی ، دستگاه بلند کردن و دستگاه انتقال تشکیل شده است.

مهارت مهارت:

قطر بیرونی سیم پیچ فولادی: φ1500 ～ φ2200 میلی متر

قطر داخلی: φ610 ، φ760 میلی متر

عرض: 600 ～ 1600 میلی متر

سرعت سفر واگن برقی: 5 متر در دقیقه

مسافت سفر واگن برقی: 6 میلیون پوند

قدرت موتور انتقال: AC3 kW

بلند کردن قطر سیلندر هیدرولیک × سکته مغزی: φ220 × 900 میلی متر

فشار کار سیستم هیدرولیک: 8-10 MPa

رانش فوقانی: 37T (10MPa)

حداکثر وزن رول: 35 تن

2Uncoiler:

عملکرد: از آن برای حمل سیم پیچ فولادی استفاده می شود ، سیم پیچ فولادی در حال چرخش با غلتک فشار مستقیم و بیل برای جدا کردن سیم پیچ فولادی همکاری می کند. مرکز سیم پیچ فولادی را با خط مرکزی واحد تراز کنید. Decoiler دارای یک دستگاه میکرو ترمز برای جلوگیری از بهاری سیم پیچ و شل شدن در هنگام خاموش شدن اضطراری است. هنگامی که خودروی سیم پیچ ، سیم پیچ استیل را به مرکز Uncoiler منتقل می کند ، سرهای خاردار سمت چپ و راست از پشتیبانی Uncoiler و سیم پیچ فولادی را گیره می کند ، و سپس موتور Uncoiler با غلتک فشار و تیغه برای باز کردن سیم پیچ فولادی همکاری می کند و سر نوار استیل را به قسمت Pinch ارسال می کند. در Leveler ، پس از تغذیه کمربند فولادی در سطح Pinch ، کلاچ Uncoiler باز می شود و ترمزهای دستگاه میکرو ترمز می شود. اگر مرکز نوار فولادی پس از وارد کردن نوار فولادی به سطح سنجش ، با خط مرکزی واحد همزمان نشود ، می توان سرهای خاردار چپ و راست را به سمت چپ یا راست منتقل کرد تا مرکز نوار فولادی را به خط مرکزی واحد تبدیل کند. سرهای چپ و راست دکوراسیون نیز می توانند با یک سر به سمت چپ یا راست حرکت کنند.

ساختار: دستگاه عرضی دو مخروطی چپ و راست ، جعبه سر دو مخروط ، دستگاه میکرو ترمز ، دستگاه انتقال و پایه.

مهارت مهارت:

قطر بیرونی سیم پیچ فولادی: φ1500 ～ φ2200 میلی متر

قطر داخلی سیم پیچ فولادی: φ610 ، φ760mm

عرض: 600 ～ 1600 میلی متر

ضخامت: 4 ～ 13 میلی متر

حالت حرکت سر مخروط: درایو هیدرولیک

قطر سیلندر هیدرولیک سر مخروطی: φ125/φ90 میلی متر

شکل سر مخروط: انبساط هیدرولیک و انقباض

انبساط سر مخروط و قطر سیلندر هیدرولیک انقباض: φ140/φ100 میلی متر

موتور اصلی ناخوشایند: AC4KW

سرعت باز کردن: 5.5 میلیون پوند در دقیقه

روش ترمز: ترمز دیسک

مدل ترمز: ترمز 3 × ADH205

روش باز و بسته شدن کلاچ: فشار هوا

حفره سیلندر کلاچ: φ100mm

3 ، دستگاه تراز کردن مستقیم:

3.1 ،دستگاه سر مستقیم:

عملکرد: دستگاه مستقیم و بیل برای جدا کردن سر کمربند فولادی با decoiler مطابقت دارد و کمربند فولادی را به دستگاه تراز کردن پین مستقیم ارسال می کند. بیل با غلتک فشار مستقیم راست مطابقت دارد تا سر نوار فولادی را صاف کند و سپس نوار فولادی به غلتک خرچنگ ارسال می شود و بیل روی نوع بازش است.

فرم ساختاری: دستگاه غلتکی فشار مستقیم سر ، دستگاه بیل ، دستگاه نوسان بیل و سایر قسمت ها.

مهارت مهارت:

عرض: 600 ～ 1600 میلی متر

ضخامت: 4 ～ 13 میلی متر

فرم عدم روغن کاری: Unpoiling بالایی

سیلندر تلسکوپی بیل: φ110/φ80mm

سیلندر چرخش تیغه: φ140/φ100mm

مواد تیغه: 50mn

سیلندر چرخش غلتک فشار: φ125/φ90mm

فرم درایو غلتکی: موتور هیدرولیک 1QJM43-4.0

قطر غلتک فشار: φ320mm

سیلندر غلتکی مستقیم: φ125/φ90mm

دستگاه تیغه: تیغه عمودی

3.2دستگاه تراز کردن

عملکرد: دستگاه مستقیم ، غلتک فشار و بیل ، برای جدا کردن سر نوار فولادی با Decoiler همکاری کنید و نوار فولادی را به دستگاه تراز کردن Pinch ارسال کنید. غلتک خرچنگ به صورت هیدرولیکی فشرده می شود تا کمربند فولادی را گیره کند ، و موتور اصلی برای ارسال کمربند فولادی به غلتک خرچنگ چرخانده می شود. پس از ورود کمربند فولادی به دستگاه تراز کردن پینچ ، غلتک ترازو به حالت مناسب فشار می یابد تا سر نوار را تراز کند. مسطح ، و نوار فولادی را به دستگاه جوشکاری باسن برشی بفرستید و با دستگاه جوشکاری باسن برشی برای تکمیل جوشکاری باسن برشی همکاری کنید.

ساختار: از دستگاه غلتک عمودی ، دستگاه غلتکی خرج ، دستگاه غلتک تراز ، دستگاه انتقال و سایر قطعات تشکیل شده است.

مهارت مهارت:

عرض: 600 ～ 1600 میلی متر

ضخامت: 3 ～ 13 میلی متر

فرم و فشار غلتکی: نوع دو رولر ، فشار هیدرولیک

غلتک فشار دادن به سیلندر پایین: φ14/φ100mm

موتور اصلی را ببندید: AC22KW (تنظیم سرعت تبدیل فرکانس)

فرم انتقال غلتک خرچنگ و غلتک تراز: کاملاً فعال بالا و پایین

قطر غلتک Pinch × طول: φ230 × 1700 میلی متر

مواد غلتک Pinch: 42crmo

سرعت تراز فعال Pinch: 7 میلیون پوند در دقیقه

سطح غلتک تراز و فشار دادن به پایین: دو نوع سه غلطک پایین ، فشار هیدرولیک به پایین

غلتک فشار دادن به سیلندر پایین: φ200/φ140mm

قطر × طول غلتک تراز: φ200 × 1700 میلی متر

سطح غلتک سطح: 42crmo

سختی و عمق فرونشست رول: HRC58-62 ، عمق: 5-8 میلی متر

قطر رول عمودی × ارتفاع: φ200 × 300 میلی متر

ساختار غلتک عمودی: غلتک عمودی دو شکل I شکل

مواد غلتکی عمودی: 42crmo

موتور تنظیم عرض غلتک عمودی: 2 × AC2.2kW

روش باز و بسته شدن کلاچ: فشار هوا

حفره سیلندر کلاچ: φ100mm

4 ، دستگاه متقاطع (برشی هیدرولیک)



عملکرد: از آن برای برش سر کمربند فولادی استفاده می شود ، سازه یک دستگاه برش گیوتین است. ساختار دستگاه متقاطع مجهز به دستگاه تنظیم سریع برای ترخیص جانبی تیغه های برش فوقانی و تحتانی است.

مهارت مهارت:

زاویه برشی: 2.5 درجه

روش تنظیم واکنش برگشتی تیغه برشی: تنظیمات غیر عادی بادامک

اندازه عکس العمل تیغه برش: روی شماره گیری نمایش دهید

دامنه تنظیم واکنش مجدد تیغه برش: 0.1 ～ 1 میلی متر

عرض مؤثر تیغه برش: 1700 میلی متر

برش تیغه اندازه: 850 × 140 × 35 میلی متر

ضخامت برش: 4 ～ 13 میلی متر (Q355)

برش مواد تیغه: 6crw2si

سیلندر برش هیدرولیک: φ320/φ180mm

فشار هیدرولیک برشی: 12 mpa 8 ～

فرم برش: برش بالایی

1. غلتک خنثی

عملکرد: با عملکرد مرکز و تنظیم عرض ، از خاموش شدن نوار جلوگیری کنید. این دستگاه توسط غلتک عمودی که توسط سیلندر روغن رانده می شود باز و بسته شده است ، به طوری که فولاد نوار به آرامی وارد برش دیسک می شود و در طی فرآیند برش منحرف نمی شود.

ساختار: از یک دستگاه غلتک عمودی موتور محور ، یک دستگاه غلتک NIP و سایر قسمت ها تشکیل شده است.

مهارت مهارت:

دامنه تنظیم عرض: 600 ～ 1600 میلی متر

استوانه استوانه عرض استوانه استوانه تنظیم: φ125/φ90mm

قطر غلتک عمودی × ارتفاع: φ200 × 240 میلی متر

ساختار غلتک عمودی: غلتک دوتایی

مواد غلتکی عمودی: 42crmo

قطر رول انتقال مرکز عمودی × ارتفاع: φ160 × 200 میلی متر

مدل سیلندر فلپ جلو و عقب عمودی: φ63/φ45mm

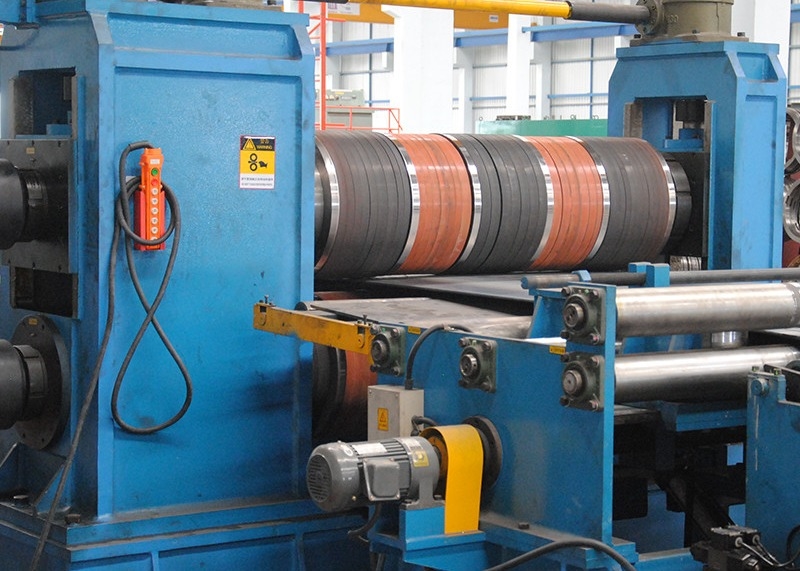

6 ، برش دیسک

عملکرد: این دستگاه یکی از تجهیزات اصلی در واحد برش است. هدف آن برش سیم پیچ های فولادی گسترده در سیم پیچ های فولادی باریک با عرض های مختلف و فراهم کردن خالی های مورد نیاز برای واحدهای لوله جوش داده شده ، واحدهای خمش سرد و غیره است.

ساختار تجهیزات: از بدنه برش دیسک ، دستگاه انتقال و غیره تشکیل شده است. بدنه برش دیسک از سه قوس تشکیل شده است که می تواند پشتیبانی بسیار قابل اعتماد را ارائه دهد.

مهارت مهارت:

قطر شافت برش: φ360mm

مواد شافت ابزار: 42crmo

سختی و عمق خاموش کردن شافت برش: HRC58-62 ، عمق: 5-8 میلی متر

مشخصات تیغه برشی: φ360 × φ600 × 30 میلی متر

برش مواد تیغه: H13K

فاصله: 45#فولاد

حلقه لاستیکی: پلی اورتان

موتور اصلی: DC160KW ، 1500R/min (Z4-250-12)

مدل کاهش دهنده سطح دندان سخت: ZSY400-80

سرعت برش: 40 ～ 40 متر در دقیقه

درایو افسردگی: موتور سیکلوئید چرخ پین AC2KW با بالابر پیچ دنده کرم

مدل شفت Cardan: SWC315DH2

روش تغییر ابزار: Archway پس از حرکت سیلندر هیدرولیک

CYLINDER BORE: φ110/φ80mm

1. دستگاه سیم پیچ زباله

عملکرد: دستگاه از هر دو طرف در پشت برش دیسک نصب شده است و پس از تقسیم دیسک به نوارها برای باد کردن لبه های قراضه استفاده می شود.

دستگاه توسط یک موتور گشتاور هدایت می شود تا کاهش دهنده را به سمت باد لبه زباله سوق دهد و از تنش ثابت موتور گشتاور استفاده می کند تا روند سیم پیچ صاف شود. پس از اتمام سیم پیچ سیم پیچ ، سیلندر جانبی غیر قدرت برای تحقق تخلیه خودکار جمع می شود و تخلیه می شود.

مهارت مهارت:

فرم: باز و بسته شدن هیدرولیک سر مخروطی

سر و مهار سیلندر سر مخروط: φ63/φ36 میلی متر

سیلندر میله نوسان: φ50/φ36 میلی متر

سرعت سیم کشی: 0-50 متر در دقیقه

قطر حلقه های برداشت: φ1000 میلی متر

قدرت حلقه سیم پیچ: موتور گشتاور YLJ180-160-4

عرض چرمی: ≤half از عرض و ضخامت تخته

8 ، فلپانباشتگر

عملکرد: از آن برای ذخیره کمربند فولادی و تنظیم اختلاف سرعت بین برش دیسک و کویلر استفاده می شود.

مهارت مهارت:

حالت نوسان پل میانی: هیدرولیک

قطر سیلندر هیدرولیک: φ110/φ80mm

طول و عمق حلقه: 2120 میلی متر 6800

اندازه غلتکی: φ105 × 1700 میلی متر

9 ، دستگاه تنش بخش

عملکرد: از آن برای جدا کردن نوار برش و تحقق تنظیم تنش استفاده می شود و بلند کردن پالت از کویلر تغذیه می کند.

ساختار تجهیزات: از یک دستگاه پالت ، یک دستگاه غلتکی فشار دهنده ، یک دستگاه غلتک عمودی ، دستگاه جداکننده ، دستگاه تنشی و یک دستگاه تغذیه تشکیل شده است.

مهارت مهارت:

موتور تنظیم عرض غلتک عمودی: 2 × AC2.2kW

قطر غلتک عمودی × ارتفاع: φ220 × 200 میلی متر

ساختار رول عمودی: رول عمودی

مواد غلتکی عمودی: 42crmo

فرم ساختار تنش: دو نفر برتر بعدی

قطر غلتک تنش × طول: φ250mm × 1700mm

تعداد غلطک تنش: 3 غلطک

مواد غلتکی تنش: 42crmo

سختی و عمق فرونشست رول: HRC58-62 ، عمق: 5-8 میلی متر

کاهش غلتک تنش: فشار هیدرولیک

سیلندر را فشار دهید: φ140/φ100mm

مهار سیلندر بلند کردن فلپ تغذیه: φ110/φ63mm

قطر غلتکی × طول: φ250mm × 1900mm

قطر جداکننده: φ350 × φ190 × 10 (15) میلی متر

ورق جداسازی: 50mn

10 ، کویلر

عملکرد: کویلر یکی از تجهیزات اصلی واحد برش است. این نوار به طور عمده نوار را پس از برش در یک سیم پیچ می چرخاند و عرض مورد نیاز سیم پیچ را برای واحد لوله جوش داده شده ، واحد خم شدن سرد و غیره فراهم می کند.

ساختار تجهیزات: این دستگاه از یک موتور ، یک کاهش دهنده ، ترمز ، دستگاه نورد ، یک دستگاه زیر نورد از نوع گانری ، یک شافت خاردار و یک دستگاه پشتیبانی حلقه تشکیل شده است. شافت چرمی به صورت هیدرولیکی گسترش یافته و منقبض شده و گیره می شود.

مهارت مهارت:

حداکثر قطر حلقه: φ760mm

حداکثر وزن سیم کشی: 35 تن

سرعت سیم کشی: 40 ～ 40 متر در دقیقه

موتور اصلی برای سیم کشی: dc250kw ، 1500r/min

انبساط و انقباض حلقه هیدرولیک انقباض: φ250/φ120 میلی متر

شکل فک حلقه: فک مکانیکی

قطر سیلندر هیدرولیک دستگاه نورد: φ125/φ90 میلی متر

موقعیت قرار دادن سیلندر نورد: هر دو طرف جعبه دنده

چرخش قطر سیلندر هیدرولیک دستگاه پشتیبانی حلقه: φ125/φ90 میلی متر

دستگاه بازوی فشار: نوع گانری را اتخاذ می کند

سیلندر فشار پشت: φ125/φ90 میلی متر

11 ، بارگیری واگن برقی

عملکرد: دستگاه در زیر حلقه کویلر نصب شده است و همراه با دستگاه نورد در کویلر ، سیم پیچ فولادی بریده شده از قرقره تخلیه می شود و ارسال می شود تا توسط جرثقیل کارگاه برداشته شود.

ساختار تجهیزات: عمدتاً از مکانیسم پیاده روی ، براکت ، سیلندر ، راه آهن راهنما و غیره تشکیل شده است. مرکز راه آهن راهنما یک بار در حین نصب تنظیم می شود. مکانیسم مسافرتی توسط یک کاهش دهنده سیکلوئید برای جابجایی چرخ دستی هدایت می شود و فلنج سیلندر برای افزایش آن به براکت وصل می شود.

مهارت مهارت:

سرعت سفر واگن برقی: 5 متر در دقیقه

مسافت سفر واگن برقی: 3.5 متر

قدرت موتور انتقال: AC3 kW

بلند کردن قطر سیلندر هیدرولیک × سکته مغزی: φ220 × 900 میلی متر

فشار کار سیستم هیدرولیک: 8-10 MPa

رانش فوقانی: 37T (10MPa)

حداکثر وزن رول: 35 تن

12باسیستم برق و کنترل

12.1 سیستم الکتریکی شرایط محیطی

دمای محیط: -10— 40 درجه سانتیگراد

رطوبت: 95 ٪ بدون تراکم

منبع تغذیه: 380/220V

کنترل الکتریکی: بدون لرزش قوی و نصب گاز خورنده

کنترل ابزار: بدون تابش مغناطیسی قوی

12.2 مشخصات استاندارد برای سیستم الکتریکی

مطابق با GB50171 ---- 92 پنل مهندسی نصب برق ، کابینت کنترل برقی و مشخصات ساخت و سازه اتصال مدار ثانویه.

12.3 نیازهای کلی عملکرد

کنترل الکتریکی عمدتاً کنترل فرآیند و تنظیم کل واحد را تکمیل می کند و فرآیند را در هم تنیده بین تجهیزات مرتبط در واحد تکمیل می کند تا اطمینان حاصل شود که کل تجهیزات واحد می توانند اقدامات متناظر و منظم را به طور عادی ، به درستی و دقیق مطابق با الزامات تولید و فرآیند انجام دهند.

اجزای الکتریکی سیستم الکتریکی محصولاتی را با عملکرد عالی اتخاذ می کند و اجزای الکتریکی پیشرفته و قابل اعتماد ، متر و سایر تجهیزات که در داخل کشور بالغ هستند ، در داخل کشور با استفاده از فناوری خارجی ساخته شده یا تولید می شوند و می توانند در داخل کشور خریداری شوند.

12.4 پیکربندی الکتریکی:

فرماندار دی سی: سریال قاره ای

PLC: زیمنس

قطعات سرزندگی کم فشار: Chint ، LG

دکمه های عملیاتی: Chint ، LG

کابینت الکتریکی: GGD

13باسیستم هیدرولیکی

سیستم هیدرولیک از ایستگاه هیدرولیک ، بلوک دریچه ، خط لوله و غیره تشکیل شده است.

فشار کار سیستم: 10 ؛ 12 MPa

فشار امتیاز پمپ روغن: 16 مگاپاسکال

سرعت جریان: 73.5 لیتر در متر به

متوسط ​​کار: N46# روغن هیدرولیک ضد لباس

دمای روغن کار: 60 درجه سانتیگراد 20

دقت تصفیه: 30μm

فشار آب خنک کننده ایستگاه پمپ هیدرولیک: 5-8 کیلوگرم در سانتی متر مربع

جریان آب خنک کننده: 120 ～ 120 لیتر در دقیقه

کیفیت آب خنک کننده: آب تمیز

دمای آب ورودی: ≤30

سیستم هیدرولیک روش خنک کننده آب را در تابستان اتخاذ می کند تا نیازهای عملکرد عادی را به مدت 24 ساعت در دمای اتاق 40 درجه برآورده کند. در زمستان ، عملکرد گرمایش برقی دارد که نیازهای -20 درجه برای عملکرد مداوم به مدت 24 ساعت را برآورده می کند. اجزای هیدرولیک فوق روغن نشت نمی کنند.

سیستم هیدرولیک از اجزای هیدرولیک با کیفیت بالا خانگی استفاده می کند و شیر کنترل اصلی پکن Huade است. سیستم هیدرولیک ویژگی های آب و هوایی محلی را در نظر می گیرد و یک دستگاه خنک کننده آب را اتخاذ می کند.

مخزن روغن ، خطوط لوله و اتصالات لوله های یکپارچه را اتخاذ می کنند و مخزن روغن دارای سیستم اتلاف گرما است که برای پر کردن روغن و نمونه گیری روغن مناسب است.

تأمین سیستم هیدرولیک شامل: ایستگاه هیدرولیک ، لوله کشی داخلی ، لوله کشی میانی و لوله کشی در داخل است.
